Sprawna izolacja decyduje o tym, czy instalacja działa bezpiecznie, stabilnie i bez ukrytych strat. Pomiar rezystancji izolacji pozwala wykryć zawilgocenie, uszkodzenia przewodów, zabrudzenia i starzenie materiału, zanim dojdzie do awarii albo wyzwalania zabezpieczeń. W praktyce to jedno z tych badań, które często oszczędza czas, pieniądze i nerwy, zwłaszcza w instalacjach domowych, fotowoltaice, pompach ciepła i obwodach z silnikami.
Najważniejsze informacje w skrócie
- Badanie izolacji sprawdza, czy między żyłami przewodów albo między przewodem a ziemią nie ma zbyt dużych upływów prądu.
- Do pomiaru używa się napięcia stałego z miernika zwanego megomierzem, a nie zwykłego multimetru.
- Na wynik mocno wpływają wilgoć, temperatura, czystość powierzchni i czas potrzebny na ustalenie wskazania.
- Dla typowych obwodów 230/400 V najczęściej przyjmuje się test 500 V DC i minimum 1 MΩ.
- Przed badaniem trzeba odłączyć zasilanie i elektronikę, która mogłaby zostać uszkodzona przez napięcie testowe.
- Jeśli wynik jest graniczny, najrozsądniej zawęzić obwód i szukać odcinka o obniżonej jakości izolacji.
Co naprawdę sprawdza badanie izolacji
W teorii sprawa jest prosta: izolacja ma nie przewodzić prądu. W praktyce każda powłoka, kabel, uzwojenie czy przepust ma pewien niewielki upływ, a miernik pokazuje, jak duży jest ten upływ pod określonym napięciem. W opracowaniach SEP dobrze widać, że wynik nie zależy tylko od samego materiału, ale też od czystości powierzchni, temperatury i wilgotności.
Dlatego nie traktuję tego badania jak zwykłego „sprawdzenia kabla”. To raczej szybka ocena kondycji całego toru izolacyjnego. Jeśli wartość spada, zwykle dzieje się coś z instalacją: wchodzi wilgoć, pojawia się zabrudzenie, przewód został przygnieciony albo izolacja zaczęła się starzeć pod wpływem czasu i temperatury.

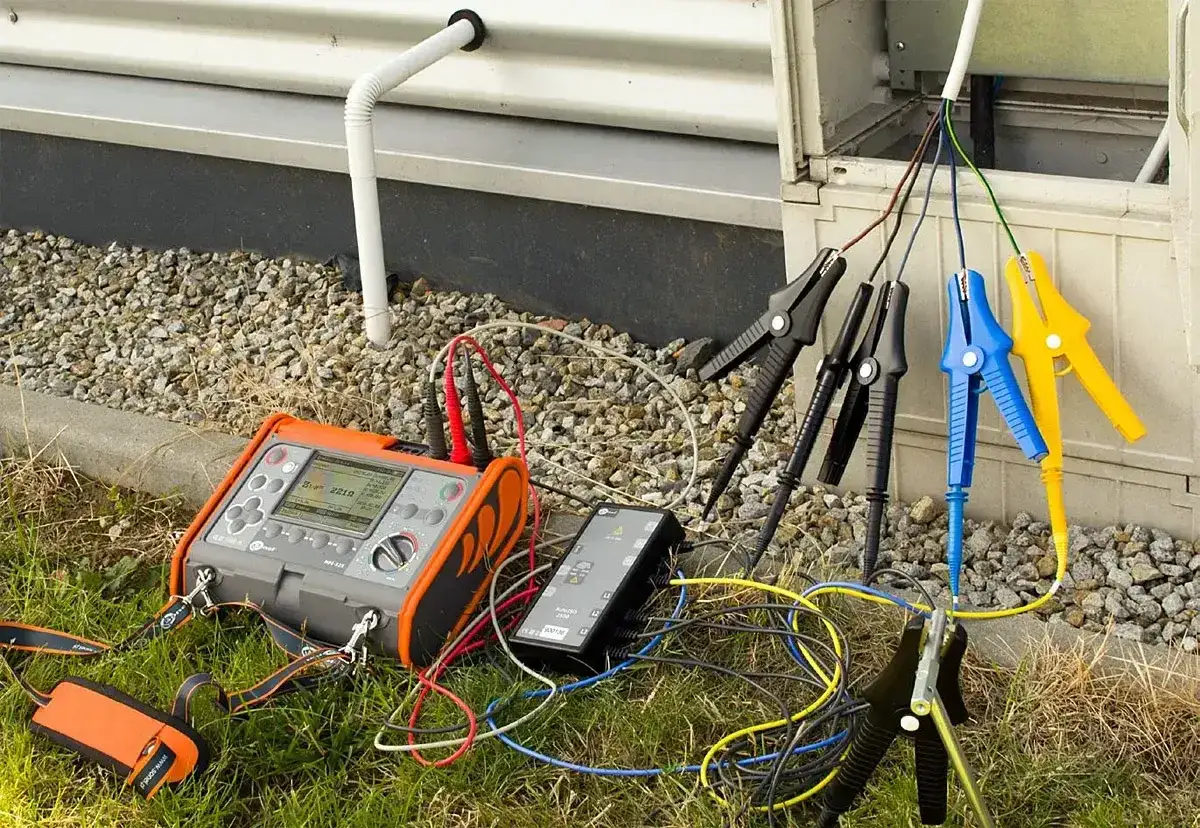

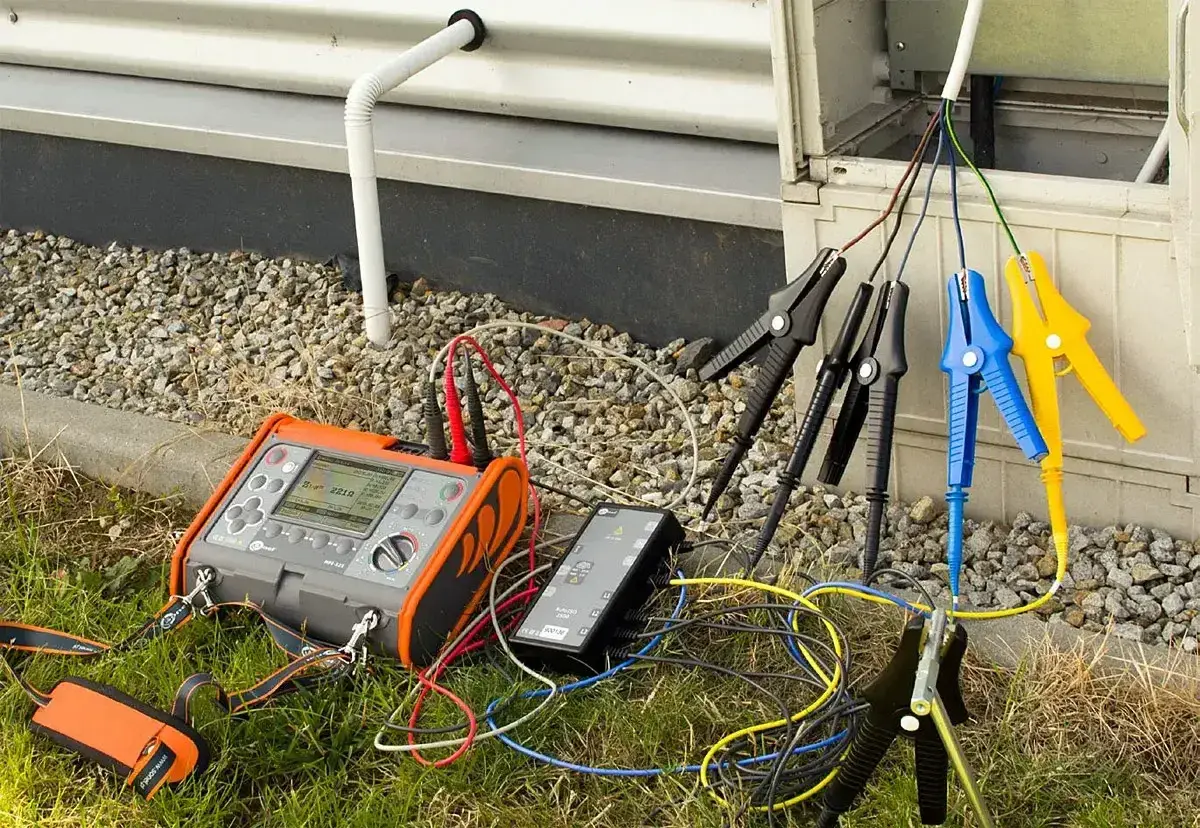

Ważne jest też rozróżnienie między pomiarem ciągłości przewodu a testem izolacji. Multimetr potrafi pokazać, czy żyła ma przerwę, ale nie powie nic sensownego o tym, jak izolacja zachowuje się przy wyższym napięciu. Tu potrzebny jest megomierz, czyli miernik rezystancji izolacji, który podaje kontrolowane napięcie stałe i obserwuje prąd upływu.
To właśnie dzięki temu badaniu widać problemy, które w codziennej pracy są „niewidzialne”, dopóki instalacja nie zacznie wyłączać zabezpieczeń albo nie pojawi się zwarcie. Skoro wiadomo już, co taki test faktycznie pokazuje, przechodzę do tego, kiedy ma on największy sens i co trzeba przygotować przed jego wykonaniem.
Kiedy warto je wykonać i co przygotować przed pomiarem
Najczęściej sprawdzam izolację po zakończeniu montażu, po naprawach, po zalaniu lub zawilgoceniu, po modernizacji rozdzielnicy oraz wtedy, gdy instalacja zaczyna zachowywać się niestabilnie. W domach jednorodzinnych dotyczy to zwłaszcza obwodów kuchni, łazienek, garażu i ogrodu. W instalacjach PV i ogrzewaniu elektrycznym dochodzą jeszcze długie trasy kablowe, przepusty dachowe, złącza i urządzenia pracujące w zmiennych warunkach pogodowych.
Warunki otoczenia mają większe znaczenie, niż wielu wykonawców zakłada. W praktyce najlepiej wykonywać badanie w temperaturze około 10-25°C i wilgotności 40-70%, na suchym i czystym obiekcie. Chłodna, mokra instalacja często zaniża wynik i łatwo wtedy pomylić chwilowe zawilgocenie z trwałą usterką.
Przeczytaj również: Zarobki elektryka w kopalni: ile naprawdę zarobisz?
Elektronika i osprzęt wrażliwy trzeba odłączyć
Przed testem odłączam wszystko, co nie powinno dostać napięcia probierczego: falowniki, sterowniki, moduły automatyki, czujniki, ograniczniki przepięć i inne elementy elektroniczne. To nie jest przesada. Napięcie testowe bywa wyższe niż to, na które takie urządzenia są projektowane, więc pozostawienie ich w obwodzie może skończyć się uszkodzeniem zamiast diagnozy.
W instalacjach PV i przy pompach ciepła szczególnie łatwo o błąd, bo obok kabli pracuje elektronika, która na pierwszy rzut oka „jest tylko na chwilę”. Właśnie ta chwila potrafi kosztować najwięcej. Mając to uporządkowane, można przejść do samej procedury i zrobić test bez zgadywania.
Jak przebiega pomiar rezystancji izolacji krok po kroku
- Wyłączam zasilanie obwodu i potwierdzam brak napięcia odpowiednim miernikiem.
- Rozładowuję elementy, które mogły magazynować energię, zwłaszcza kondensatory i dłuższe odcinki kabli.
- Odłączam odbiorniki, elektronikę i osprzęt, który nie powinien uczestniczyć w badaniu.
- Wybieram właściwe napięcie testowe: 250 V, 500 V albo 1000 V DC, zależnie od badanego obwodu.
- Podłączam przewody pomiarowe tak, aby układ był pewny i nie wprowadzał dodatkowych błędów kontaktu.
- Uruchamiam test i czekam, aż wskazanie się ustabilizuje, zwykle około 30-60 sekund.
- Po zakończeniu nie odpinam przewodów od razu, tylko pozwalam miernikowi rozładować badany obwód.
- Na końcu sprawdzam jeszcze raz brak napięcia, zanim wrócę do montażu lub uruchomienia.
W praktyce to badanie nie polega na „szybkim strzale” i odczytaniu pierwszej liczby z wyświetlacza. Rezystancja izolacji początkowo często rośnie, bo kabel i jego pojemność ładują się pod wpływem napięcia probierczego. To normalne. Właśnie dlatego wynik odczytany zbyt wcześnie bywa mylący i potrafi wyglądać gorzej, niż jest naprawdę.
Jeżeli miernik pokazuje stabilny wzrost, a potem spokojne ustalenie się wartości, zwykle jest to dobry znak. Jeśli wskazania skaczą, spadają albo nie chcą się ustabilizować, traktuję to jako sygnał ostrzegawczy. Taki przebieg potrafi oznaczać wilgoć, uszkodzenie albo miejscowe przeskoki na zanieczyszczonej powierzchni. Następny krok to ocena, czy wynik mieści się w akceptowalnym zakresie.
Jak odczytać wynik i które wartości są zwykle akceptowane
Najprostsza zasada brzmi: im wyższa rezystancja, tym lepiej. W instalacjach niskiego napięcia nie chodzi jednak o abstrakcyjnie wysokie wartości, tylko o spełnienie minimalnego progu i o porównanie wyniku z poprzednimi pomiarami. W praktyce warto patrzeć nie tylko na samą liczbę, ale też na to, czy trend się pogarsza.
W badaniach odbiorczych i okresowych dla typowych obwodów stosuje się najczęściej poniższe wartości.
| Napięcie znamionowe obwodu | Napięcie probiercze DC | Minimalna rezystancja izolacji |
|---|---|---|
| Do 50 V, w tym SELV i PELV | 250 V | powyżej 0,5 MΩ |
| Od 50 V do 500 V | 500 V | powyżej 1,0 MΩ |
| Powyżej 500 V | 1000 V | powyżej 1,0 MΩ |
To wartości użyteczne w praktyce instalacyjnej, ale nie traktuję ich jak jedynej prawdy dla każdego przypadku. Projekt, karta katalogowa urządzenia albo wymagania producenta mogą narzucać inne zasady, szczególnie przy silnikach, transformatorach i długich liniach kablowych. W takich układach przydają się też testy czasowe, na przykład PI i DAR, bo lepiej pokazują wpływ wilgoci i starzenia.
Jeśli wynik jest na granicy, pierwszą reakcją nie powinno być uspokajanie się „byle tylko wyszło”. Lepiej od razu powtórzyć test po wysuszeniu, rozdzielić obwód na sekcje albo sprawdzić konkretny odcinek, który może zaniżać odczyt. Właśnie tu najłatwiej odróżnić rzetelną diagnostykę od zgadywania, więc przed kolejnym pomiarem warto wiedzieć, co najczęściej psuje rezultat.
Najczęstsze błędy, które zaniżają albo fałszują wynik
- Badanie wykonane na obwodzie nadal pod napięciem, co jest niebezpieczne i może zablokować test.
- Pozostawienie w obwodzie elektroniki, falownika, sterownika albo ochronnika przepięć.
- Pomiar na zawilgoconej, brudnej lub zapylonej instalacji, bez wcześniejszego osuszenia i oczyszczenia.
- Zbyt krótki czas odczytu, kiedy wskazanie jeszcze się stabilizuje.
- Dobór zbyt wysokiego napięcia testowego do delikatnego obiektu albo zbyt niskiego do dłuższego, bardziej wymagającego obwodu.
- Porównywanie wyników bez uwzględnienia temperatury, bo chłód potrafi dać pozornie gorszy rezultat.
- Brak rozładowania obwodu po teście, co zwiększa ryzyko porażenia i uszkodzenia elementów podczas dalszych prac.
W praktyce to właśnie te błędy najczęściej sprawiają, że dobry obwód wygląda na zły albo zły przechodzi prawie niezauważony. Sam test nie wystarcza, jeśli nie rozumie się jego ograniczeń. To ważne zwłaszcza wtedy, gdy badanie ma pomóc w decyzji, czy można bezpiecznie uruchomić instalację, czy trzeba szukać przyczyny awarii głębiej.
Gdy wyeliminujesz te pułapki, wynik staje się naprawdę użyteczny. Wtedy można go odnieść do konkretnego zastosowania, a nie tylko do cyfry na wyświetlaczu.
Jak wykorzystać wynik w domu, fotowoltaice i ogrzewaniu elektrycznym
W domowej instalacji elektrycznej najpraktyczniejsze jest podejście sekcyjne: jeśli wynik jest słaby, dzielę obwód na części i sprawdzam, który fragment zaniża odczyt. To szybciej prowadzi do problemu niż wielokrotne przepinanie całej rozdzielnicy. W obwodach oświetlenia i gniazd zwykle winne są miejsca łączeń, puszki, zawilgocone strefy albo uszkodzenie izolacji przewodu w ścianie.
W instalacjach fotowoltaicznych problem często siedzi na złączach, przepustach dachowych, odcinkach prowadzonych na zewnątrz i w miejscach, gdzie kabel był narażony na UV albo mechaniczne uszkodzenie. Jeżeli wynik spada po deszczu lub po nocnej wilgoci, to dla mnie mocny sygnał, że trzeba sprawdzić szczelność połączeń i stan tras kablowych. Tu sama wymiana jednego złącza może rozwiązać więcej niż długa dyskusja o „słabym module”.
W pompach ciepła, matach grzewczych i innych układach ogrzewania elektrycznego patrzę przede wszystkim na silniki, grzałki, przewody w warstwach posadzki i połączenia w szafach sterowniczych. Jeśli wynik poprawia się po osuszeniu, bywa to oznaka czasowego zawilgocenia. Jeśli nie poprawia się wcale, zakładam realne uszkodzenie i szukam miejsca, w którym izolacja została przegrzana, przetarta albo zalana.
Wniosek jest prosty: najlepszy efekt daje nie sam odczyt, ale decyzja podjęta na jego podstawie. Jeżeli wynik jest niski, nie reanimuję instalacji na siłę. Najpierw zawężam obszar, potem sprawdzam przyczynę, a dopiero na końcu przywracam zasilanie. Tak pracuje się wolniej niż na skróty, ale za to bezpieczniej i bez kosztownych niespodzianek.
