Kompensacja mocy biernej to temat, który wraca w halach produkcyjnych, warsztatach, budynkach z HVAC, pompami ciepła, fotowoltaiką i ładowarkami EV. W wielu obiektach rachunek za prąd rośnie nie tylko przez zużycie energii czynnej, ale też przez nadmiar mocy biernej krążącej w instalacji. To szczególnie ważne tam, gdzie źle dobrany układ szybko zamienia się w stały koszt. W tym tekście pokazuję, jak rozpoznać problem, jakie rozwiązania mają sens i na czym realnie da się oszczędzić, a na czym nie.
Najkrótsza odpowiedź, zanim wejdziemy w szczegóły
- Problem najczęściej dotyczy firm, ale coraz częściej pojawia się też w obiektach z PV, pompami ciepła i ładowarkami EV.
- Opłaty zwykle pojawiają się po przekroczeniu limitów z umowy, najczęściej przy tg φ powyżej 0,4 albo przy energii pojemnościowej.
- Najprostsze i najtańsze są baterie kondensatorów, ale przy harmonicznych często potrzebne są dławiki albo filtr aktywny.
- W nowoczesnych instalacjach część regulacji potrafi zrobić sam falownik, ale tylko w granicach przewidzianych przez producenta i operatora.
- Dobry zwrot inwestycji liczy się zwykle w miesiącach, nie w latach, ale tylko wtedy, gdy problem został dobrze zmierzony.

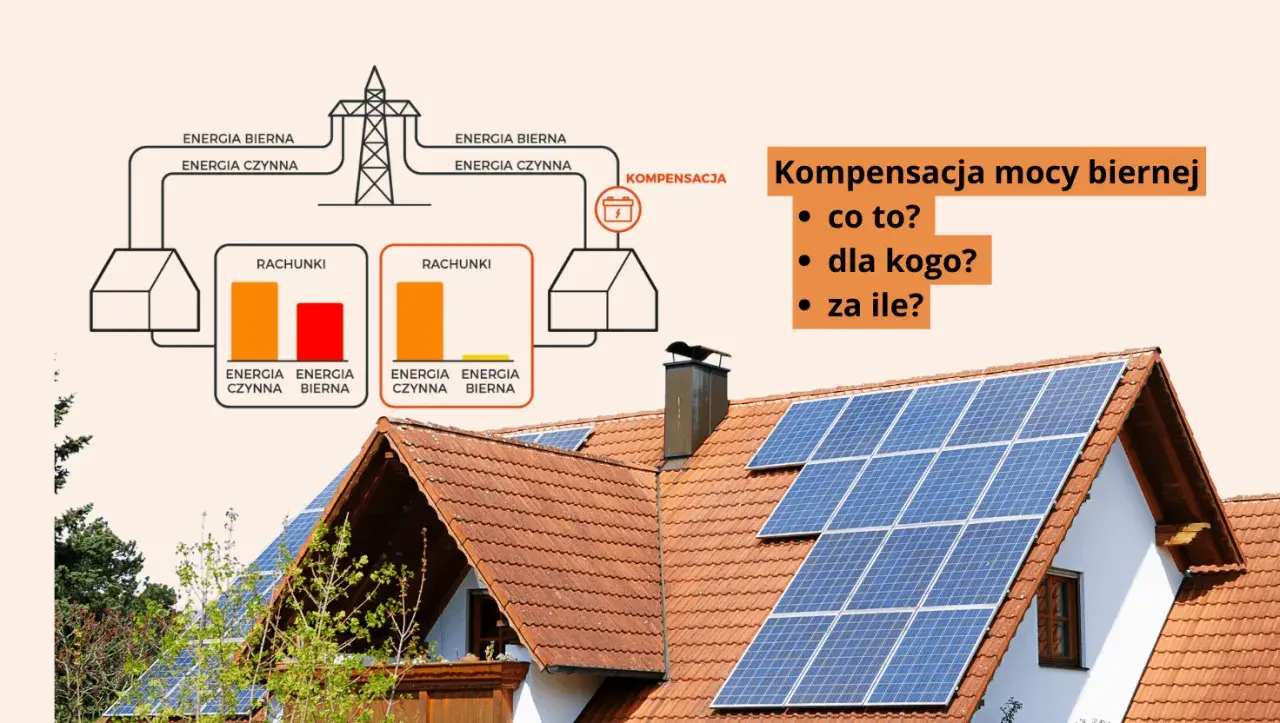

Czym jest moc bierna i kiedy zaczyna przeszkadzać
Moc bierna pojawia się w sieci prądu przemiennego wtedy, gdy energia jest magazynowana w polu magnetycznym albo elektrycznym, a potem oddawana z powrotem. Sama nie wykonuje pracy użytecznej, ale nadal obciąża kable, transformatory i zabezpieczenia, więc zwiększa straty oraz pogarsza warunki pracy całej instalacji. W praktyce liczą się dwa parametry: cos φ, który pokazuje, jak efektywnie wykorzystujesz pobieraną moc, oraz tg φ, częściej używany w rozliczeniach operatorów.
Jak podaje TAURON, opłaty zwykle pojawiają się po przekroczeniu limitów z umowy, najczęściej przy tg φ powyżej 0,4 albo wtedy, gdy instalacja wprowadza do sieci energię bierną pojemnościową.
| Rodzaj | Skąd się bierze | Co robi w instalacji |
|---|---|---|
| Indukcyjna | Silniki, transformatory, cewki, sprężarki, starsze napędy | Podnosi prąd roboczy, obniża cos φ i zwiększa straty |
| Pojemnościowa | Długie kable, filtry, część instalacji PV, UPS-y, ładowarki EV | Może wywołać opłaty i nadmiernie podnieść napięcie lokalnie |
Wniosek praktyczny: nie wystarczy wiedzieć, że instalacja pobiera za dużo biernej. Trzeba jeszcze ustalić, czy problem jest indukcyjny, pojemnościowy, czy mieszany. Dopiero wtedy ma sens rozmowa o doborze układu.
Skąd biorą się koszty na fakturze i jak je rozpoznać
Najprościej sprawdzić to na fakturze albo w raporcie z analizatora jakości energii. Szukam pozycji typu „ponadumowny pobór energii biernej indukcyjnej” lub „rozliczenie energii biernej pojemnościowej”. Jeśli pojawiają się regularnie, problem już nie jest teoretyczny.
| Co widzę na fakturze lub w obiekcie | Co to zwykle oznacza | Pierwszy krok |
|---|---|---|
| Opłata rośnie mimo podobnego zużycia kWh | Cos φ spada przy dużym obciążeniu silnikowym | Sprawdź momenty największego poboru i rozdziel obciążenia |
| Po uruchomieniu PV albo nowej linii pojawia się pojemnościowa | Zmienił się kierunek przepływu i bilans energii biernej | Zweryfikuj nastawy falownika i poziom kompensacji |
| Rachunek skacze sezonowo | Zmienia się udział HVAC, pomp i wentylacji | Zmierz instalację w sezonie i poza sezonem |
| Urządzenia grzeją się bardziej niż zwykle | Prąd rośnie, choć moc czynna nie rośnie proporcjonalnie | Sprawdź obciążenie przewodów i transformatora |
Tu właśnie najczęściej pojawia się błąd: ktoś patrzy tylko na kWh, a pomija sposób, w jaki instalacja obciąża sieć. W efekcie szuka oszczędności w złym miejscu. Ja zwykle zaczynam od profilu dobowego i tygodniowego, bo bez tego łatwo pomylić chwilowy skok z trwałym problemem.
Fotowoltaika, pompy ciepła i ładowarki EV zmieniają bilans
W 2026 roku temat zrobił się jeszcze ważniejszy, bo coraz więcej instalacji ma własne źródła energii i elektronikę mocy. Falowniki PV, falowniki pomp ciepła, napędy z regulacją obrotów, UPS-y i szybkie ładowarki samochodów elektrycznych potrafią zmienić bilans energetyczny bardziej niż klasyczny silnik bez sterowania.
W dokumentach przyłączeniowych, np. u ENEA Operator, mikroinstalacje PV muszą już spełniać wymagania dotyczące regulacji mocy biernej, w tym tryby Q(U) oraz cos φ(P). To ważne, bo w wielu przypadkach część regulacji dzieje się w samym falowniku, ale tylko w zakresie przewidzianym przez producenta i operatora.
- Jeśli po montażu PV pojawia się opłata za energię pojemnościową, nie zawsze oznacza to awarię. Czasem wystarczy korekta nastaw.
- Jeśli w obiekcie są ładowarki EV albo dużo zasilaczy impulsowych, zwykła bateria kondensatorów może być zbyt prosta.
- Jeśli obciążenie zmienia się szybko, układ musi reagować płynnie, inaczej zacznie przesterowywać instalację w obie strony.
To właśnie dlatego przy nowoczesnych systemach najpierw patrzę na profil pracy, a dopiero potem na sprzęt. Sam napis „PV” albo „pompa ciepła” nie mówi jeszcze, czy potrzebny jest osobny układ, czy tylko sensowne ustawienia. Dopiero po takim rozeznaniu można dobrać rozwiązanie bez przepłacania.
Jakie rozwiązania stosuje się w praktyce
Dobór zależy od tego, czy problem jest stały, zmienny, indukcyjny, pojemnościowy, czy obciążony harmonicznymi. W praktyce najczęściej wybiera się jedno z czterech podejść.
| Rozwiązanie | Kiedy ma sens | Mocne strony | Ograniczenia | Orientacyjny koszt |
|---|---|---|---|---|
| Automatyczna bateria kondensatorów | Małe i średnie obiekty z dość stabilnym poborem | Niski koszt, szybki montaż, prosta obsługa | Słabiej znosi duże harmoniczne i łatwo ją przesterować przy małym obciążeniu | Od ok. 5 do 15 tys. zł w prostszych układach |
| Bateria z dławikami odstrajającymi | Sieci z falownikami, LED-ami i wyższym poziomem zakłóceń | Bezpieczniejsza przy harmonicznych, mniejsze ryzyko rezonansu | Droższa i większa niż prosta bateria kondensatorów | Zwykle 10-25 tys. zł |
| Filtr aktywny | Obciążenie szybko się zmienia albo THD jest wysokie | Najdokładniejszy, elastyczny, poprawia też jakość prądu | Najdroższy i najbardziej zaawansowany | Często 20-80 tys. zł i więcej |
| Nastawy falownika lub inwertera | Nowoczesne PV, HVAC, napędy i część ładowarek | Czasem bez dodatkowej szafy, przydatne przy małych odchyleniach | Ograniczone zakresem urządzenia i wymaganiami operatora | Od kosztu konfiguracji do kilku tys. zł, jeśli potrzebny jest serwis |
THD, czyli całkowite odkształcenie harmoniczne, warto sprawdzić zawsze wtedy, gdy w obiekcie pracują falowniki, zasilacze impulsowe albo ładowarki. Przy wysokim THD zwykła bateria kondensatorów może nie pomóc, a w skrajnym przypadku nawet pogorszyć sytuację. Na rynku można dziś zobaczyć baterie 80 kVAr w okolicach 8-9 tys. zł oraz 275 kVAr w okolicach 21 tys. zł. To nie jest cennik uniwersalny, ale dobrze pokazuje skalę różnic między prostym układem a większą szafą.
Jak dobrać układ do realnej instalacji
Ja zwykle przechodzę przez pięć kroków, bo bez tego łatwo kupić rozwiązanie zbyt małe, zbyt duże albo po prostu nie do tej klasy obciążenia.
- Sprawdzam profile obciążenia przez co najmniej 7-14 dni, a przy obiektach sezonowych najlepiej w dwóch skrajnych okresach roku.
- Patrzę na cos φ, tg φ i THD w godzinach największego poboru oraz przy małym obciążeniu.
- Ustalam, czy potrzebna jest kompensacja indywidualna, grupowa czy centralna. Przy jednym dużym silniku najczęściej wygrywa wariant lokalny.
- Sprawdzam, czy w instalacji są harmoniczne, bo przy nich zwykła bateria kondensatorów potrafi zrobić więcej szkody niż pożytku.
- Po montażu robię ponowny pomiar po 2-4 tygodniach, żeby nie ufać wyłącznie deklaracjom producenta.
W praktyce celuję zwykle w cos φ na poziomie 0,95-0,98, a nie w idealne 1,00. Zbyt agresywna kompensacja łatwo kończy się stroną pojemnościową, czyli tym samym problemem, tylko po drugiej stronie znaku. Jeśli obciążenie jest zmienne, lepszy bywa regulator stopniowany niż jedna duża, sztywna bateria.
Ile to kosztuje i kiedy inwestycja ma sens
Najkrócej: inwestycja ma sens wtedy, gdy opłaty są regularne i nie wynikają z jednorazowego wybicia. W praktyce patrzę na trzy rzeczy: wysokość miesięcznych kosztów, stabilność obciążenia i to, czy problem nie wraca po sezonie grzewczym albo po włączeniu nowej linii produkcyjnej.
TAURON podaje, że przy kosztach energii biernej powyżej 600 zł miesięcznie zwrot najczęściej mieści się w przedziale 9-24 miesięcy. To dobry punkt odniesienia, ale nie wolno go traktować jak obietnicy dla każdej instalacji.
Jeśli bateria kosztuje 12 tys. zł, a rachunki spadają o 900 zł miesięcznie, prosty rachunek daje około 13 miesięcy zwrotu. Gdy oszczędność wynosi 200 zł miesięcznie, ten sam układ spłaca się już zdecydowanie wolniej i często trzeba rozważyć tańsze kroki, na przykład korektę nastaw albo ograniczenie części obciążenia pojemnościowego.
Właśnie dlatego przy małych kosztach miesięcznych nie kupuję automatycznie większego układu „na zapas”. Zapas w kompensacji bardzo łatwo zamienia się w nadkompensację, a ta również potrafi generować opłaty. Lepiej dobrać rozwiązanie do realnej pracy instalacji niż do wyobrażenia o tym, jak ona powinna wyglądać na papierze.
Co sprawdzam przed montażem, żeby układ działał przez lata
Z doświadczenia wynika, że najwięcej błędów nie dzieje się na etapie samego montażu, tylko przy założeniach wejściowych. Najważniejsze są trzy rzeczy: prawidłowy pomiar, analiza harmonicznych i przewidzenie, jak instalacja będzie wyglądała za rok, nie tylko dziś.
- Nie dobieram układu wyłącznie z faktury. Faktura pokazuje skutek, a nie przyczynę.
- Nie ignoruję harmonicznych, jeśli w obiekcie są falowniki, UPS-y, LED-y albo ładowarki EV.
- Nie ustawiam celu na sztywne cos φ = 1,00, bo w praktyce bezpieczniej jest zostawić niewielki margines.
- Nie pomijam serwisu. Kondensatory, styczniki i regulatory też zużywają się w czasie.
- Po każdej większej zmianie w obiekcie wracam do pomiaru, zwłaszcza po dołożeniu PV, magazynu energii albo kolejnych napędów.
Jeśli mam wskazać jedną regułę, to jest nią ta: najpierw pomiar i profil pracy, dopiero potem sprzęt. Taki porządek oszczędza pieniądze, a przy okazji chroni instalację przed rozwiązaniem, które wygląda dobrze na papierze, ale w realnym obiekcie zaczyna przeszkadzać po kilku tygodniach. W praktyce właśnie to odróżnia sensowną modernizację od kosztownego eksperymentu.
