Bilans napięć w zamkniętym obwodzie to jedna z tych zasad, które szybko porządkują całą elektrykę: od prostego układu z baterią i opornikami po instalacje z akumulatorem, regulatorem i odbiornikami prądu stałego. drugie prawo kirchhoffa mówi w praktyce, że w każdym oczku suma wzrostów i spadków napięcia musi się zrównoważyć, więc od razu da się sprawdzić, czy obliczenia mają sens. W tym tekście pokazuję, jak to rozumieć, jak liczyć to krok po kroku i gdzie najłatwiej popełnić błąd.
Najważniejsze zasady, które porządkują napięcia w obwodzie
- W zamkniętej pętli obwodu suma algebraiczna napięć wynosi zero.
- Najpierw wybieram kierunek obchodzenia oczka, a dopiero potem zapisuję znaki przy źródłach i odbiornikach.
- W obwodach szeregowych z rezystorami prawo napięć sprowadza się do prostego bilansu źródła i spadków.
- W fotowoltaice i układach bateryjnych pomaga ocenić, czy napięcie robocze mieści się w bezpiecznym zakresie pracy urządzeń.
- Przy cewkach, kondensatorach i zmiennym polu magnetycznym trzeba uwzględnić, że napięcia zależą od czasu.
Na czym polega prawo napięć Kirchhoffa
Najkrócej ujmując, wzdłuż zamkniętej pętli obwodu napięcia nie mogą „znikać” ani pojawiać się znikąd. Źródło energii daje przyrost napięcia, a odbiorniki - rezystory, silniki, przetwornice czy inne elementy - ten przyrost rozkładają na spadki. Algebraiczna suma wszystkich napięć w oczku wynosi zero, a to jest po prostu zapis zasady zachowania energii w języku obwodów.

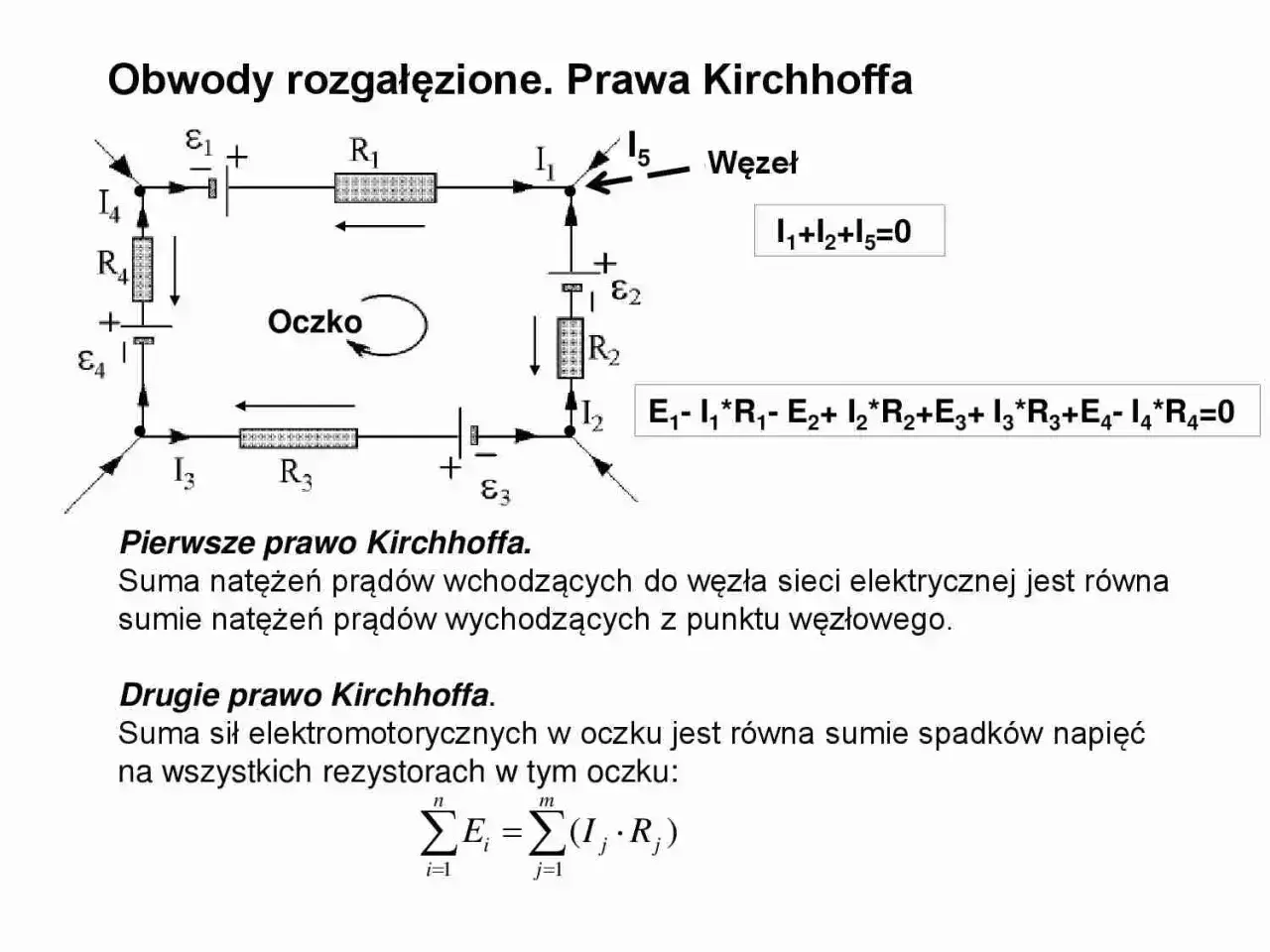

W praktyce mówię tu o oczku, czyli o dowolnej zamkniętej drodze w obwodzie. Jeśli układ ma kilka gałęzi, analizuje się każde oczko osobno; dzięki temu da się opisać nawet dość złożone instalacje bez zgadywania, co gdzie płynie. Żeby z tego skorzystać, trzeba tylko konsekwentnie ustawić znaki i kolejność przejścia przez obwód.
Jak policzyć spadki napięć w oczku
Najwygodniej zacząć od rysunku. Wybieram kierunek obchodzenia oczka, zaznaczam bieguny źródła i zapisuję każdy element, przez który przechodzę. Dopiero potem wstawiam liczby, bo bez tej kolejności bardzo łatwo pomylić znaki.

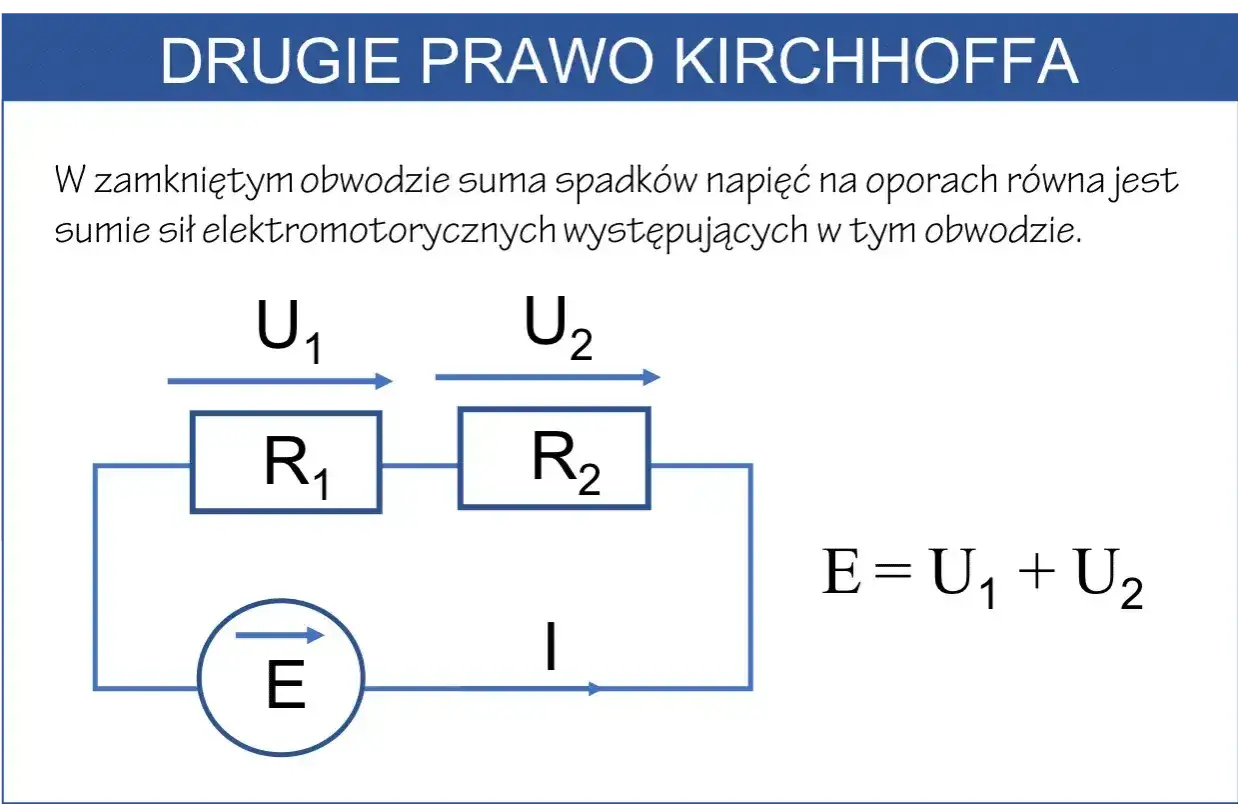

Na prostym przykładzie z baterią 12 V i dwoma rezystorami połączonymi szeregowo liczę najpierw prąd: suma oporów to 6 Ω, więc prąd wynosi 2 A. Potem spadki napięcia są już proste: 4 V na rezystorze 2 Ω i 8 V na rezystorze 4 Ω. Bilans zamyka się dokładnie do zera.
| Krok | Obliczenie | Wynik |
|---|---|---|
| 1 | R = 2 Ω + 4 Ω | 6 Ω |
| 2 | I = 12 V / 6 Ω | 2 A |
| 3 | U1 = 2 A × 2 Ω | 4 V |
| 4 | U2 = 2 A × 4 Ω | 8 V |
| 5 | 12 V - 4 V - 8 V | 0 V |
To jest najprostsza wersja obliczeń, ale dokładnie tak samo zaczyna się analiza bardziej rozbudowanych układów. Gdy zapis wygląda już poprawnie, pozostaje najczęstszy problem: znakowanie i mylenie kierunków.
Najczęstsze błędy przy zapisie równań
Najczęściej widzę cztery pomyłki. Dwie z nich wynikają z pośpiechu, a dwie z traktowania wszystkich elementów tak samo, jakby każdy z nich był zwykłym rezystorem.
- Mieszanie kierunku obiegu z kierunkiem prądu. To nie to samo; można przejść oczko „pod prąd”, ale znaki muszą być konsekwentne.
- Traktowanie źródła i odbiornika identycznie. Bateria podnosi potencjał, a rezystor go obniża.
- Pomijanie spadków na przewodach i stykach tam, gdzie prądy są duże. W prostych zadaniach zwykle się je pomija, ale w realnej instalacji nie zawsze wolno to zrobić.
- Wstawianie wartości bez szkicu. Bez rysunku łatwo pogubić, który element daje wzrost, a który spadek napięcia.
Jeśli równanie nie chce się domknąć, prawie zawsze winny jest znak albo pominięty element, a nie samo prawo. Ta sama logika bardzo dobrze działa potem w instalacjach fotowoltaicznych i układach z magazynem energii.
Gdzie ta zasada naprawdę pomaga
W praktyce najczęściej korzystam z niej w układach prądu stałego: w zasilaniu 24 V, w stringach fotowoltaicznych, w układach akumulatorowych i w automatyce budynkowej. W takich miejscach bilans napięć pozwala szybko sprawdzić, czy projekt ma sens, zanim pojawi się pierwszy pomiar.
| Zastosowanie | Co sprawdzam | Na co uważać |
|---|---|---|
| String fotowoltaiczny | Czy suma napięć modułów mieści się w zakresie wejścia falownika | Temperatura i nasłonecznienie zmieniają napięcie robocze |
| Akumulator z odbiornikiem | Czy źródło pokryje spadki na przewodach, przetwornicy i obciążeniu | Napięcie pod obciążeniem jest niższe niż napięcie jałowe |
| Układ sterowania 24 V | Czy po drodze nie tracę zbyt dużo napięcia na długim przewodzie | Przekrój przewodu ma większe znaczenie, niż zwykle się zakłada |
| Łańcuch elementów szeregowych | Jak rozkłada się napięcie na kolejnych odbiornikach | Jeden słaby element może zmienić cały bilans |
W instalacjach fotowoltaicznych szczególnie ważne jest rozróżnienie napięcia znamionowego, roboczego i maksymalnego. Dla przykładu trzy moduły po około 40 V w punkcie pracy mogą dać około 120 V, ale rzeczywista wartość zależy od temperatury, nasłonecznienia i obciążenia falownika. To właśnie dlatego bilans napięć jest tak użyteczny: pomaga sprawdzić, czy układ mieści się w bezpiecznym zakresie pracy.
Nie oznacza to jednak, że każda instalacja daje się opisać tak samo łatwo. Są też układy, w których trzeba przejść o krok dalej i uwzględnić elementy reagujące na zmiany w czasie.
Kiedy trzeba uważać na cewki, kondensatory i zmienne pole
W obwodach z cewką, kondensatorem albo transformatorem napięcie nie jest już tylko prostym „spadkiem” na rezystorze. Kondensator gromadzi ładunek, cewka reaguje na zmianę prądu, a przy zmiennym strumieniu magnetycznym pojawia się napięcie indukowane. W takich układach szkolna wersja prawa napięć dalej jest punktem wyjścia, ale trzeba uwzględnić dodatkowe składniki i pracować na modelu zależnym od czasu.
- W obwodzie RC, czyli układzie z rezystorem i kondensatorem, napięcie na kondensatorze narasta stopniowo, więc bilans zmienia się w czasie.
- W obwodzie RL, czyli układzie z rezystorem i cewką, cewka przeciwstawia się zmianie prądu, dlatego napięcie na niej może być wysokie tuż po załączeniu.
- W transformatorach i innych układach z indukcją trzeba liczyć się z napięciem wywołanym zmianą strumienia magnetycznego.
Nie oznacza to, że zasada przestaje działać. Oznacza tylko, że w analizie trzeba dopisać to, co naprawdę dzieje się w obwodzie, zamiast traktować każdy element jak zwykły opornik. To prowadzi już prosto do zestawu praktycznych zasad, które warto mieć pod ręką.
Co sprawdzam przed obliczeniami i pomiarem
Zanim liczę albo mierzę, przechodzę przez prostą checklistę. Dzięki temu rzadziej wracam do początku tylko po to, by poprawić znak albo źle odczytany punkt pracy.
- Rysuję jedno konkretne oczko, a nie cały obwód naraz.
- Ustalam jeden kierunek obchodzenia obwodu i nie zmieniam go w trakcie.
- Sprawdzam, czy każdy element ma właściwy model: rezystor, źródło, cewka, kondensator, przetwornica.
- Porównuję wynik z realnym napięciem pracy, nie tylko z napięciem znamionowym z katalogu.
- Przy pomiarach bezpieczeństwo stawiam przed wygodą: wyłączam zasilanie tam, gdzie to możliwe, i dobieram zakres miernika bez zgadywania.
Jeśli zachowasz tę kolejność, bilans napięć przestaje być szkolnym wzorem, a staje się narzędziem do szybkiej weryfikacji obwodu. Właśnie tak używam go w praktyce: najpierw szkic i znaki, potem obliczenia, a dopiero na końcu pomiar i ocena, czy wynik ma sens.
