Ten tekst pokazuje, czym jest elektrotechnika, jak odróżnić ją od elektroniki i co ma znaczenie przy instalacji w domu lub firmie. Skupiam się na tym, co praktyczne: z czego składa się instalacja, jakie zabezpieczenia naprawdę mają znaczenie, gdzie najczęściej pojawiają się błędy i jak ta wiedza pomaga przy fotowoltaice, pompie ciepła czy ładowaniu auta. Dzięki temu łatwiej ocenisz, czy rozwiązanie jest po prostu „działa”, czy faktycznie jest przemyślane.
Najważniejsze rzeczy, które warto zapamiętać od razu
- Ta dziedzina obejmuje wytwarzanie, przesył, rozdział, pomiar i bezpieczne wykorzystanie energii elektrycznej.
- Elektronika zajmuje się głównie sygnałem i sterowaniem, a nie samą dystrybucją mocy.
- Dobra instalacja ma logicznie opisane obwody, właściwe zabezpieczenia, uziemienie i zapas miejsca na rozbudowę.
- W domach z fotowoltaiką, pompą ciepła i ładowarką do auta elektrycznego liczy się nie tylko sprzęt, ale też cała infrastruktura.
- Najdroższe błędy zwykle wynikają z pośpiechu w projekcie albo z oszczędzania na zabezpieczeniach.
Czym zajmuje się ta dziedzina w praktyce
Ja zwykle upraszczam to tak: gdy energia ma zostać wytworzona, przesłana, rozdzielona, zmierzona albo bezpiecznie zużyta, wchodzimy w ten sam obszar myślenia. To nie jest wyłącznie teoria o prądzie, ale zestaw zasad, które decydują o tym, czy sieć działa stabilnie, a odbiorniki nie przegrzewają się i nie generują strat.
| Obszar | Na czym się skupia | Przykład |
|---|---|---|
| Wytwarzanie energii | Jak zamienić inne formy energii na energię elektryczną | Generator, fotowoltaika, turbina wiatrowa |
| Przesył i rozdział | Jak dostarczyć energię tam, gdzie jest potrzebna | Sieć niskiego i średniego napięcia, rozdzielnica |
| Ochrona i sterowanie | Jak ograniczyć skutki awarii i zarządzać pracą układu | Bezpieczniki, RCD, styczniki, automatyka |
| Pomiar i kontrola | Jak sprawdzić, czy system działa poprawnie | Liczniki, analizatory energii, czujniki |
Granica z elektroniką jest prosta tylko na papierze. Elektronika zajmuje się sygnałem, sterowaniem i często małą mocą, a tutaj liczy się przede wszystkim energia i jej przepływ. Z kolei energetyka patrzy szerzej na system zasilania, więc w praktyce te obszary mocno się przenikają. Ja najczęściej widzę to dopiero wtedy, gdy ktoś chce naprawić awarię: jedna część problemu dotyczy zasilania, druga sterowania, a trzecia zabezpieczeń.
Kiedy już wiadomo, co obejmuje ten obszar, najłatwiej zejść na poziom konkretu i zobaczyć, z jakich elementów składa się przeciętna instalacja w domu.
Jak wygląda dobrze zaprojektowana instalacja w domu

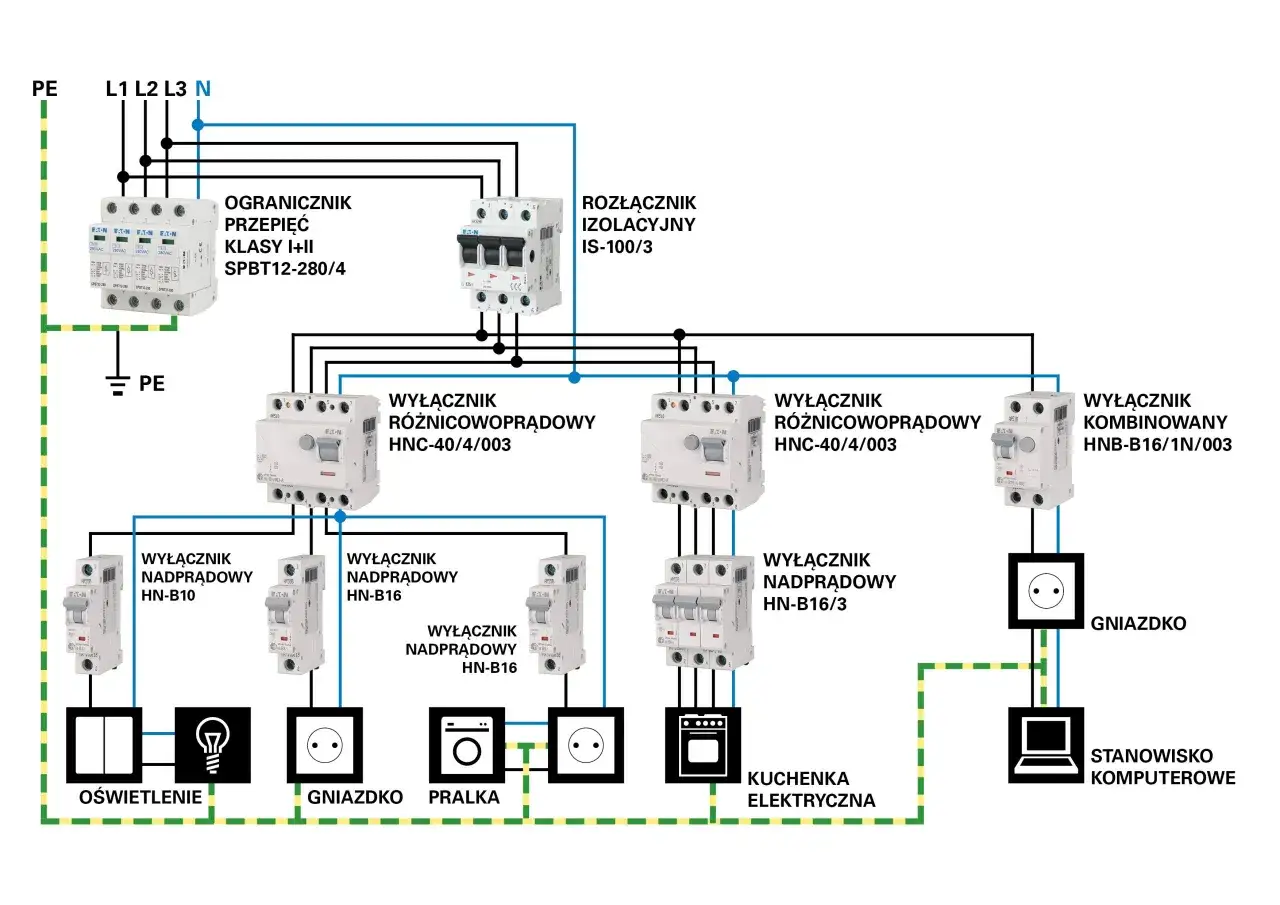

W domu najważniejszy nie jest sam przewód, tylko logika całej instalacji. Osobne obwody dla oświetlenia, gniazd, kuchni, łazienki i dużych odbiorników dają lepszą kontrolę nad awarią i ułatwiają diagnostykę, a przy okazji zmniejszają ryzyko przeciążenia. Najwięcej różnicy robi rozdzielnica, bo to ona porządkuje całą energię, która trafia do budynku.
| Element | Po co jest | Na co zwrócić uwagę |
|---|---|---|
| Wyłącznik główny | Odcięcie zasilania całego obiektu | Musi być łatwo dostępny i logicznie opisany |
| Wyłącznik różnicowoprądowy | Ochrona przed skutkami prądu upływu | W obwodach domowych często stosuje się 30 mA |
| Wyłącznik nadprądowy | Ochrona przed przeciążeniem i zwarciem | Powinien być dobrany do konkretnego obwodu, a nie „na oko” |
| Ogranicznik przepięć | Ochrona wrażliwej elektroniki przed skokami napięcia | Jest szczególnie ważny przy PV, automatyce i sprzęcie IT |
| Uziemienie i wyrównanie potencjałów | Ograniczenie skutków uszkodzeń i poprawa bezpieczeństwa | Nie wolno traktować tego jako dodatku „na wszelki wypadek” |
| Opis obwodów | Szybka identyfikacja, co zasila dany bezpiecznik | Bez oznaczeń każda awaria trwa dłużej, niż powinna |
W polskich instalacjach najczęściej spotyka się zasilanie 230/400 V i częstotliwość 50 Hz. Przy płycie indukcyjnej, pompie ciepła albo ładowaniu auta elektrycznego układ trójfazowy daje po prostu więcej swobody, a w praktyce też większy komfort użytkowania. Jeśli w projekcie nie ma zapasu miejsca w rozdzielnicy, późniejsza rozbudowa staje się niepotrzebnie kosztowna. Dopiero gdy układ jest logiczny, można mówić o bezpieczeństwie, bo to ono oddziela poprawny montaż od przypadkowego składania instalacji.
Skoro fundament jest jasny, trzeba jeszcze sprawdzić, co rzeczywiście chroni ludzi i sprzęt, a nie tylko dobrze wygląda na etapie odbioru.
Bezpieczeństwo zależy od kilku prostych zasad
Najwięcej szkód robią rzeczy proste: luźne złącza, źle dobrane zabezpieczenia, zawilgocenie i przeciążenie jednego obwodu. Ja zawsze patrzę najpierw na miejsca, które grzeją się, pracują w wilgoci albo są używane przez wiele urządzeń jednocześnie, bo tam błędy wychodzą najszybciej.
- RCD 30 mA jest ważny tam, gdzie rośnie ryzyko porażenia, ale nie zastępuje poprawnie dobranego zabezpieczenia nadprądowego.
- Uziemienie i wyrównanie potencjałów ograniczają skutki uszkodzeń metalowych obudów i elementów instalacji.
- Odpowiedni stopień IP ma znaczenie w łazienkach, kotłowniach i na zewnątrz; w wilgotnym miejscu zwykły osprzęt to zły kompromis.
- Pomiary odbiorcze po montażu potwierdzają, że instalacja działa tak, jak powinna, zamiast tylko „wyglądać dobrze”.
- Selektywność zabezpieczeń sprawia, że awaria odłącza jeden obwód, a nie pół domu.
W praktyce nie polecam robić samodzielnie wszystkiego, co dotyczy rozdzielnicy, starego okablowania aluminiowego albo dołożenia dużych odbiorników. Jeśli coś ma pracować pod obciążeniem przez lata, lepiej wydać raz na poprawny montaż niż potem kilka razy na naprawy. To szczególnie ważne wtedy, gdy w grę wchodzą urządzenia, które zmieniają profil zużycia energii w całym budynku.
Właśnie tutaj widać, dlaczego nowoczesny dom przestaje być tylko odbiorcą prądu, a zaczyna być małym systemem energetycznym.
Dlaczego fotowoltaika, pompa ciepła i ładowarka EV zmieniają wymagania
To właśnie tutaj nowoczesny dom przestaje być biernym odbiorcą energii. Fotowoltaika, magazyn energii, pompa ciepła i ładowarka do auta elektrycznego zmieniają profil obciążenia, więc instalacja musi umieć nie tylko pobierać prąd, ale też go przyjmować, rozdzielać i monitorować. Sam sprzęt może być bardzo dobry, a mimo to działać przeciętnie, jeśli infrastruktura została zrobiona na skróty.
| Zastosowanie | Co trzeba uwzględnić | Typowy błąd |
|---|---|---|
| Fotowoltaika | Miejsce w rozdzielnicy, ogranicznik przepięć, poprawną współpracę z inwerterem | Brak rezerwy na zabezpieczenia i słaby dobór ochrony przeciwprzepięciowej |
| Pompa ciepła | Dedykowany obwód, bilans mocy i możliwe zasilanie trójfazowe | Podłączenie „na skróty” do przypadkowego obwodu gniazd |
| Ładowarka do auta elektrycznego | Osobny tor zasilania, kontrolę obciążenia i ewentualne zarządzanie mocą | Brak analizy tego, co dzieje się z resztą domu podczas ładowania |
| Magazyn energii | Integrację z falownikiem, zabezpieczenia i monitoring | Dopinanie nowego elementu do starej instalacji bez sprawdzenia całości |
W takich systemach najczęściej przegrywa nie urządzenie, tylko cała infrastruktura wokół niego. Dobrze policzone przekroje przewodów, porządek w zabezpieczeniach i sensowny monitoring zużycia energii robią większą różnicę niż marketingowe hasła o inteligentnym domu. Dlatego dalej patrzę już nie na sprzęt, tylko na sposób wykonania i kontrolę jakości.
To właśnie po szczegółach najłatwiej odróżnić solidną robotę od instalacji, która tylko dobrze wygląda na zdjęciu.
Jak rozpoznać dobrą robotę i uniknąć poprawek
Po latach wiem, że jakość najłatwiej rozpoznać po detalach, których nie widać na pierwszy rzut oka. Dobry wykonawca nie tylko montuje osprzęt, ale też opisuje obwody, zostawia dokumentację i przewiduje przyszłą rozbudowę. Ja właśnie na to patrzę jako pierwsze, bo błędy ukryte w ścianie wychodzą najdrożej.
| Sygnał dobrej instalacji | Czerwony sygnał |
|---|---|
| Obwody są opisane i logicznie pogrupowane | Wszystko podpięte do jednego opisu typu „gniazda” |
| Jest protokół pomiarów po wykonaniu prac | „Działa, więc nie ma co mierzyć” |
| W rozdzielnicy został zapas miejsca na rozbudowę | Brak modułów już na etapie odbioru |
| Są osobne obwody dla kuchni, łazienki i dużych odbiorników | Jeden obwód obsługuje zbyt wiele urządzeń |
| Wykonawca potrafi wyjaśnić dobór zabezpieczeń | Odpowiedzi typu „tak się robi od lat” |
Najgorsze poprawki zwykle zaczynają się po wykończeniu wnętrza: wtedy każdy dodatkowy obwód oznacza kucie, kurz i stratę czasu. Z tego powodu ja zawsze wolę zaplanować dwa kroki dalej niż płacić za szybkie łatanie. Jeśli chcesz, żeby instalacja nie starzała się szybciej niż budynek, trzeba myśleć o niej jak o systemie, a nie o zbiorze kabli.
Żeby to domknąć praktycznie, zostaje jeszcze jedno pytanie: na czym nie warto oszczędzać, jeśli instalacja ma działać bez problemów przez lata?
Na czym nie warto oszczędzać, jeśli instalacja ma działać latami
Jeśli mam zostawić jedną praktyczną zasadę, brzmi ona tak: instalację planuje się pod obciążenie, bezpieczeństwo i przyszłe zmiany, a nie tylko pod to, co jest na liście zakupów dziś. Ja zaczynam od trzech pytań: ile urządzeń będzie pracować jednocześnie, które z nich są krytyczne i co może dojść w ciągu kilku lat.
- Zostaw miejsce w rozdzielnicy na przyszłe zabezpieczenia i automatykę.
- Oddziel duże odbiorniki od zwykłych gniazd, żeby awaria jednego obwodu nie zatrzymywała połowy domu.
- Przewidź fotowoltaikę, magazyn energii albo ładowarkę do auta elektrycznego, nawet jeśli nie montujesz ich od razu.
- Proś o pomiary i opis obwodów po zakończeniu prac.
- Nie oszczędzaj na ochronie przepięciowej i porządnym uziemieniu.
Dobra instalacja elektryczna zwykle nie zwraca na siebie uwagi, i właśnie o to chodzi. Ma działać cicho, bezpiecznie i z zapasem, żeby energia pracowała na dom, a nie przeciwko niemu.
