Prąd stały jest podstawą całej elektroniki użytkowej, magazynów energii i fotowoltaiki, więc warto rozumieć nie tylko definicję, ale też to, gdzie naprawdę robi różnicę. W tym tekście pokazuję, jak działa taki rodzaj zasilania, czym różni się od klasycznej instalacji domowej, gdzie spotyka się go na co dzień i jakie błędy popełnia się przy pracy z układami DC. Dorzucam też praktyczne wskazówki z perspektywy domu, OZE i bezpieczeństwa.
Najważniejsze fakty, które porządkują temat od razu
- To nie jest „lepszy” rodzaj energii, tylko inny sposób przepływu ładunku i inny zestaw zastosowań.
- Akumulatory, powerbanki, panele PV i większość elektroniki pracują po stronie napięcia stałego, nawet jeśli zasilasz je z gniazdka.
- W polskich domach standardem pozostaje 230-240 V i 50 Hz po stronie przemiennej, a urządzenia zwykle same zamieniają energię na potrzebny im format.
- W fotowoltaice falownik zamienia napięcie z paneli na prąd zgodny z siecią, a magazyn energii często pozwala ograniczyć liczbę takich przemian.
- W obwodach DC szczególnie ważne są: polaryzacja, zabezpieczenia dobrane do rodzaju obwodu i świadomość ryzyka łuku elektrycznego.
Co naprawdę oznacza zasilanie DC i jak zachowuje się w obwodzie
Najprościej ujmuję to tak: ładunek płynie w jednym kierunku, a biegunowość źródła pozostaje stała. W praktyce oznacza to stabilny przepływ energii, bez okresowej zmiany kierunku, którą znamy z sieci domowej. Jeśli ktoś lubi techniczne skróty, często zapisuje się to jako DC, czyli direct current.
To ma kilka konsekwencji. Po pierwsze, taki obwód jest naturalnym środowiskiem dla baterii, ogniw słonecznych i elektroniki niskonapięciowej. Po drugie, przy projektowaniu instalacji trzeba pilnować polaryzacji, bo odwrócenie biegunów nie jest tu drobiazgiem, tylko realnym ryzykiem uszkodzenia sprzętu. Po trzecie, częstotliwość w tym sensie nie gra roli jak w sieci 50 Hz, bo nie mamy cyklicznej zmiany kierunku przepływu.
Ważne jest też rozróżnienie między napięciem, natężeniem i mocą. Napięcie jest „siłą napędową” obwodu, natężenie mówi o ilości ładunku przepływającego w czasie, a moc pokazuje, ile energii urządzenie pobiera lub oddaje. Gdy rozumie się te trzy parametry, łatwiej ocenić, dlaczego ten sam akumulator może zasilać delikatny router przez wiele godzin, a przy większym obciążeniu rozładowuje się bardzo szybko. I właśnie z tego powodu w praktyce warto od razu patrzeć na źródła, a nie tylko na samą definicję.
Gdzie spotykam go na co dzień
W domu ten typ zasilania pojawia się częściej, niż większość osób przypuszcza. Widzę go w bateriach, powerbankach, latarkach, systemach alarmowych, sterownikach, routerach, laptopach i prawie całej nowoczesnej elektronice, nawet jeśli urządzenie jest wkładane do zwykłego gniazdka. Zasilacz przy sprzęcie robi wtedy prostą, ale istotną rzecz: zamienia energię z sieci na formę potrzebną układom wewnętrznym.
W praktyce warto zapamiętać kilka typowych rodzin napięć:
- 5 V - klasyczne zasilanie USB i drobnej elektroniki.
- 12 V - samochody, kampery, monitoring, część oświetlenia i automatyki.
- 24 V - przemysł, automatyka i część systemów sterowania.
- 48 V - telekomunikacja, niektóre układy bateryjne i coraz częściej rozwiązania energetyczne w budynkach.
To samo podejście widać też w energetyce odnawialnej. Panele słoneczne produkują energię w postaci stałej, akumulatory ją przechowują, a elektronika budynku często i tak pracuje po stronie DC, nawet jeśli finalnie wszystko trafia do sieci jako prąd przemienny. Dlatego ten temat nie jest abstrakcją z podręcznika, tylko realnym językiem współczesnych instalacji. Skoro to wiemy, czas porównać ten układ z tym, co zwykle płynie w gniazdkach.
Czym różni się od prądu przemiennego
Największa różnica jest prosta: w układzie DC kierunek przepływu jest stały, a w sieci przemiennej zmienia się okresowo. W Polsce standard domowy to 230-240 V i 50 Hz, czyli zasilanie, które świetnie pasuje do transportu energii w sieci publicznej oraz do ogromnej liczby odbiorników domowych. Z kolei elektronika, akumulatory i źródła odnawialne często wolą stabilne napięcie o stałej biegunowości.
| Cecha | Zasilanie DC | Zasilanie AC |
|---|---|---|
| Kierunek przepływu | Stały, jednostronny | Zmienia się cyklicznie |
| Typowe źródła | Baterie, ogniwa PV, akumulatory, zasilacze elektroniczne | Sieć elektroenergetyczna, generatory, instalacja domowa |
| Naturalne zastosowanie | Elektronika, magazyny energii, ładowanie, automatyka | Dystrybucja energii w budynkach i sieciach |
| Łatwość zmiany napięcia | Wymaga przetwornicy | Klasycznie łatwa przez transformator |
| Typowe ryzyko błędu | Odwrócenie polaryzacji, łuk elektryczny, zły dobór zabezpieczeń | Przeciążenie obwodu, złe zabezpieczenie nadprądowe |
W materiałach Urzędu Regulacji Energetyki falownik jest opisany właśnie jako urządzenie, które zamienia energię z paneli na 50 Hz, czyli na to, co znamy z gniazdek. I to dobrze pokazuje logikę całego systemu: DC jest świetne po stronie źródła i magazynu, a AC dominuje tam, gdzie liczy się kompatybilność z istniejącą infrastrukturą. Ten podział szczególnie dobrze widać w fotowoltaice i magazynach energii.
Dlaczego fotowoltaika i magazyny energii pracują właśnie w takim układzie
Tutaj sprawa jest wyjątkowo praktyczna. Ogniwa fotowoltaiczne produkują napięcie stałe, a akumulatory również je przechowują. Gdy łączę te dwa światy z domową instalacją, pojawia się pytanie: ile razy mam zamieniać energię między DC i AC? Im mniej takich konwersji, tym zwykle prościej, czyściej i sprawniej działa cały układ.

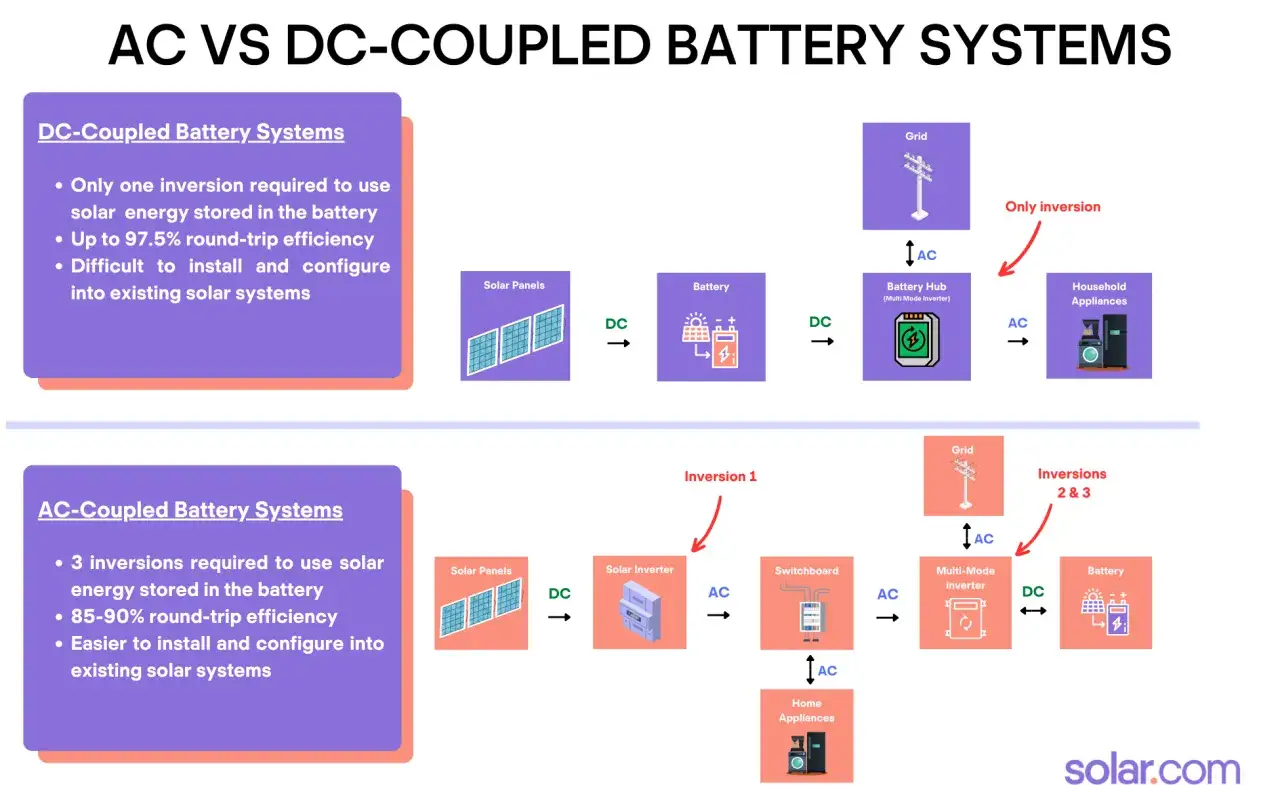

Jak przypomina URE, energia z paneli trafia do falownika, który przekształca ją na prąd zgodny z siecią. W instalacjach z magazynem energii spotyka się dwa podejścia: układ DC-coupled, gdzie panel i bateria współdzielą wspólną stronę stałoprądową, oraz AC-coupled, w którym magazyn podłącza się po stronie przemiennej. Pierwsze rozwiązanie bywa korzystne w nowych projektach, drugie często łatwiej dołożyć do już istniejącej instalacji.
W praktyce patrzę na to tak: jeśli buduję system od zera i zależy mi na sensownym wykorzystaniu energii z dachu, magazynu i odbiorników, warto dobrze przemyśleć przebieg energii już na etapie projektu. Jeśli modernizuję gotowy dom, czasem rozsądniej jest nie przebudowywać wszystkiego pod jeden idealny model, tylko dobrać układ, który realnie ograniczy straty i nie podbije kosztu inwestycji. Od tego zresztą przechodzę płynnie do kwestii, o której wielu inwestorów myśli za późno, czyli bezpieczeństwa.
Na co uważać przy bezpieczeństwie i pomiarach

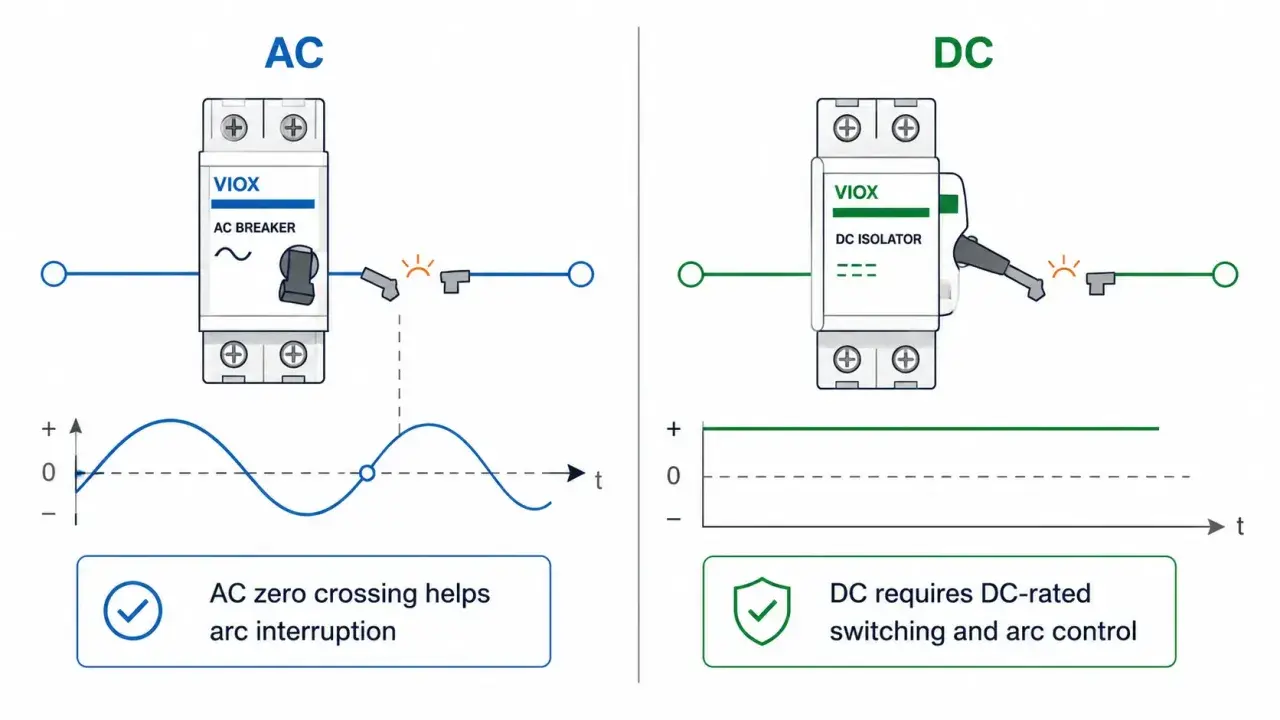

W obwodach DC najwięcej kłopotów bierze się z błędnego założenia, że „to tylko niskie napięcie”. Samo napięcie nie mówi wszystkiego, bo przy dużym prądzie zwarciowym nawet pozornie niewielkie źródło potrafi być bardzo groźne. Dodatkowo łuk elektryczny w takim układzie nie gaśnie tak łatwo jak w sieci przemiennej, więc łączniki, bezpieczniki i wyłączniki muszą być dobrane konkretnie do tego rodzaju pracy.
Najczęstsze błędy, które widzę w praktyce, są bardzo podobne:
| Błąd | Co może się stać | Jak tego uniknąć |
|---|---|---|
| Odwrócenie polaryzacji | Uszkodzenie regulatora, falownika albo akumulatora | Sprawdzać oznaczenia plus i minus przed podłączeniem |
| Użycie łącznika nieprzystosowanego do DC | Trudny do przerwania łuk i ryzyko przegrzania | Stosować elementy z odpowiednim oznaczeniem |
| Za mały przekrój przewodów | Spadki napięcia i nagrzewanie instalacji | Dobierać przewody do prądu i długości trasy |
| Brak bezpiecznika przy baterii | Duże skutki ewentualnego zwarcia | Montować zabezpieczenie możliwie blisko źródła |
| Pomiar w złym trybie miernika | Błędny odczyt i fałszywa diagnoza | Ustawić pomiar napięcia lub prądu stałego zgodnie z celem |
Jest jeszcze jedna rzecz, o której warto pamiętać: nawet po odłączeniu falownika moduły PV mogą wciąż generować napięcie, jeśli pada na nie światło. To nie jest detal, tylko praktyczna zasada, która wpływa na serwis, gaszenie pożaru i każdą ingerencję w okablowanie. Dlatego przy takich instalacjach nie ma miejsca na improwizację, a techniczna dyscyplina ma większe znaczenie niż w zwykłym obwodzie gniazdkowym.
Kiedy warto trzymać energię po stronie DC, a kiedy lepiej zostać przy klasycznym układzie
Najbardziej opłaca się tam, gdzie źródło i odbiornik mówią tym samym językiem. Tak jest w instalacjach bateryjnych, w mobilnych systemach 12 V lub 24 V, w małej automatyce, w części układów off-grid oraz w projektach fotowoltaicznych z magazynem energii. W takich miejscach ograniczenie liczby konwersji naprawdę ma sens, bo upraszcza system i zmniejsza liczbę punktów awarii.
Klasyczny układ oparty na sieci przemiennej wygrywa jednak kompatybilnością. Jeśli budynek ma zasilać dziesiątki standardowych urządzeń, pompę ciepła, kuchnię, oświetlenie i elektronikę użytkową, to pełne przechodzenie na jedną stronę DC zwykle nie daje proporcjonalnego zysku. W praktyce lepszy bywa model mieszany: źródło i magazyn pracują po stronie stałej, a dom funkcjonuje dalej po stronie przemiennej.
- Wybieram DC, gdy priorytetem jest bateria, panel, elektronika i krótka droga energii do odbiornika.
- Zostaję przy AC, gdy liczy się prostota integracji z istniejącą siecią i powszechnym sprzętem.
- Stawiam na układ mieszany, gdy chcę połączyć fotowoltaikę, magazyn energii i zwykłe wyposażenie domu bez rewolucji w instalacji.
Najrozsądniejsza decyzja zwykle nie polega na wybieraniu jednego „zwycięzcy”, tylko na dobraniu właściwego miejsca dla każdego typu zasilania. Jeśli projektuję lub modernizuję instalację, zaczynam od pytania, gdzie energia powstaje, gdzie ma być przechowana i jakimi odbiornikami ma zasilać dom. To właśnie ten porządek pozwala wykorzystać zalety obu światów bez dokładania sobie problemów tam, gdzie nie są potrzebne.
