W instalacjach zasilających i układach sterowania często trzeba przesłać sygnał między obwodami o różnych potencjałach bez łączenia ich przewodów. Właśnie do tego służy transoptor: prosty, tani i nadal bardzo użyteczny element, który pomaga odseparować stronę mocy od logiki, ograniczyć zakłócenia i zwiększyć bezpieczeństwo. Poniżej wyjaśniam, jak działa, gdzie ma sens w elektryce i energetyce oraz na co patrzeć przy doborze, żeby układ był stabilny także po uruchomieniu.
Najważniejsze fakty o optycznej izolacji sygnału
- To element, który przenosi informację światłem, a nie przewodem, więc oddziela galwanicznie dwie części układu.
- Najczęściej spotyka się go w zasilaczach impulsowych, falownikach PV, ładowarkach i automatyce przemysłowej.
- Przy doborze liczą się przede wszystkim: prąd diody wejściowej, współczynnik przeniesienia, szybkość, izolacja i temperatura pracy.
- Nie każdy wariant nadaje się do wszystkiego: do prostych sygnałów wystarczy inny model niż do precyzyjnego pomiaru lub szybkiej transmisji.
- W praktyce najwięcej błędów wynika nie z samego elementu, tylko z błędnego zapasu projektowego i złego montażu na PCB.
Jak działa transoptor i dlaczego nadal ma sens w nowoczesnej elektronice

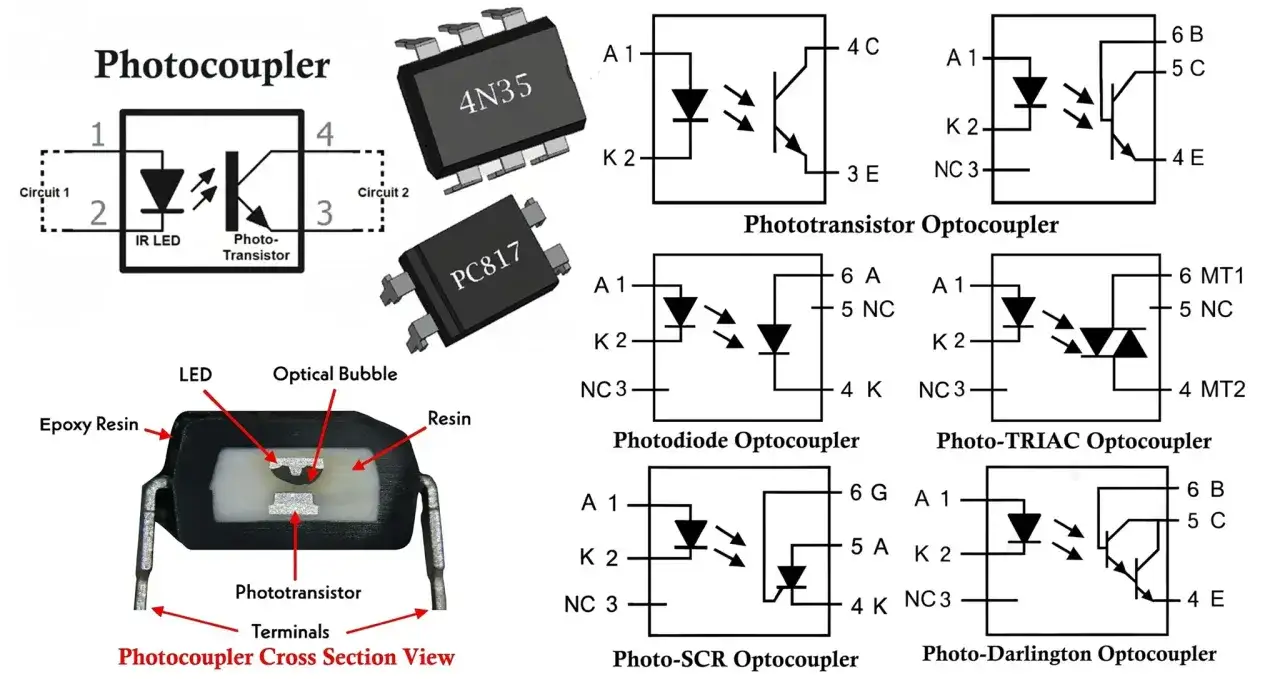

W środku są dwie strony, które nie mają ze sobą bezpośredniego połączenia elektrycznego. Po stronie wejściowej pracuje dioda LED, a po stronie wyjściowej fotodetektor, najczęściej fototranzystor, fotodioda albo fototriak. Gdy przez diodę zaczyna płynąć prąd, emituje ona światło, a to światło uruchamia drugi człon układu. Dzięki temu sygnał przechodzi przez barierę optyczną, ale masa i zasilanie obu stron pozostają odseparowane.
Co dzieje się wewnątrz obudowy
Najprościej rzecz ujmując, wejście steruje jasnością diody, a wyjście reaguje na tę zmianę. Taki układ dobrze tłumi pętle masy i pozwala oddzielić część niskonapięciową od obwodu pracującego przy wyższym napięciu. W praktyce to ważne nie tylko dla bezpieczeństwa, ale też dla odporności na zakłócenia, które w zasilaczach, falownikach i automatyce potrafią skutecznie rozjechać działanie całego układu.
Dlaczego współczynnik przeniesienia nie jest stały
W dokumentacji często pojawia się parametr CTR, czyli stosunek prądu wyjściowego do prądu diody wejściowej. To wygodna liczba, ale nie wolno traktować jej jak stałej. Zmienia się ona z temperaturą, starzeniem, prądem pracy i rozrzutem między egzemplarzami. Ja przy projektowaniu nigdy nie opieram się na wartości typowej z katalogu, tylko zakładam najgorszy przypadek i zostawiam zapas. W przeciwnym razie układ może działać poprawnie na stole, a potem zacząć pływać po kilku miesiącach eksploatacji.
Właśnie dlatego ten element ocenia się nie po samej nazwie, lecz po realnych parametrach pracy, a dalej pokazuję, gdzie wykorzystuję go najczęściej.
Gdzie ten element sprawdza się najlepiej w elektryce i energetyce
Najwięcej sensu ma tam, gdzie trzeba bezpiecznie oddzielić stronę sterowania od strony mocy albo ograniczyć wpływ zakłóceń na sygnał. W praktyce widzę kilka zastosowań, które powtarzają się bardzo często, zwłaszcza w urządzeniach związanych z energią, automatyką i przetwarzaniem napięcia.
| Zastosowanie | Po co się go używa | Na co patrzę w pierwszej kolejności |
|---|---|---|
| Zasilacze impulsowe i przetwornice flyback | Do przeniesienia sprzężenia zwrotnego między stroną wtórną a pierwotną | Stabilność pętli, minimalny CTR, szybkość odpowiedzi i poprawne spolaryzowanie LED |
| Falowniki PV i układy mocy | Do oddzielenia sterowania od obwodów o wyższym napięciu | Izolację, odstępy na PCB, odporność na zakłócenia i temperaturę pracy |
| Ładowarki, BMS i pomiar wysokiego napięcia | Do przekazania informacji o napięciu lub prądzie bez bezpośredniego połączenia | Dokładność, liniowość, pasmo oraz zgodność z wymaganiami bezpieczeństwa |
| Wejścia i wyjścia PLC, automatyka przemysłowa | Do odseparowania sterownika od zaszumionych linii i długich przewodów | Prędkość, odporność na przepięcia i dobór rezystorów wejściowych |
| Sterowanie triakiem lub SSR | Do bezpiecznego wysterowania elementów pracujących po stronie AC | Typ wyjścia i zgodność z obciążeniem, nie tylko samą izolację |
W projektach związanych z fotowoltaiką i zasilaniem awaryjnym taki układ nadal bywa rozsądnym wyborem, bo łączy prostotę z izolacją, a w wielu konstrukcjach po prostu dobrze znosi realne warunki pracy. Następny krok to już nie pytanie „czy działa”, tylko „który wariant wybrać do konkretnego zadania”.
Jak dobrać odpowiedni model bez zgadywania
Ja zwykle zaczynam od odpowiedzi na cztery pytania: czy sygnał jest tylko logiczny, czy ma też nieść informację analogową; jak szybka ma być reakcja; jak duże są zakłócenia; i jakie napięcie naprawdę występuje po obu stronach bariery. Dopiero potem otwieram kartę katalogową. Taki porządek oszczędza sporo czasu, bo pozwala odsiać modele, które wyglądają podobnie, ale w praktyce zachowują się zupełnie inaczej.
| Kryterium | Na co patrzeć | Praktyczna wskazówka |
|---|---|---|
| Prąd diody wejściowej | Zakres pracy i zalecany punkt testowy | W wielu układach spotyka się kilka do kilkunastu mA; projektuj tak, by układ działał także przy niższym prądzie, a nie tylko w punkcie nominalnym. |
| CTR | Minimalną wartość, temperaturę i starzenie | Nie licz na wartość typową. Zapas projektowy jest ważniejszy niż ładny wynik z pierwszej strony noty. |
| Izolacja | Napięcie testowe, odstępy i warunki środowiskowe | W praktyce spotyka się poziomy rzędu 2,5-5 kVrms, ale liczy się też norma, working voltage i jakość PCB. |
| Szybkość | Opóźnienie propagacji i czas narastania | Do prostego feedbacku wystarczy wolniejszy model, ale do szybszych sygnałów i zakłóconego środowiska wybieram element o lepszym paśmie. |
| Typ wyjścia | Fototranzystor, fotodioda lub fototriak | Dobierz rodzaj do sygnału, bo element do prostego przełączania nie zastąpi wariantu do precyzyjnego pomiaru. |
| Obudowa i PCB | Creepage, clearance, zabrudzenie, wilgoć | Przy napięciach sieciowych sama izolacja wewnątrz elementu nie wystarczy, jeśli ścieżki na płytce są prowadzone zbyt ciasno. |
| Temperatura pracy | Zakres otoczenia i nagrzewanie układu | W urządzeniach pracujących w szafie lub obudowie bez wentylacji lepiej zakładać wyższą temperaturę niż nominalna. |
Przeczytaj również: Zarobki elektryka za granicą: Ile zarobisz w Niemczech, Holandii i Norwegii?
Jak czytam kartę katalogową
Najpierw sprawdzam wartości graniczne, potem warunki pomiaru, a dopiero na końcu parametry typowe. To drobna różnica, ale bardzo praktyczna. Parametr wpisany przy idealnych warunkach laboratoryjnych nie mówi jeszcze, jak układ zachowa się przy 60°C, spadku napięcia zasilania i lekkim wzroście zakłóceń. W takich miejscach właśnie wychodzą różnice między dobrym a przeciętnym projektem.
Po takim doborze łatwiej uniknąć kosztownej poprawki płytki, a przy pierwszym uruchomieniu nie trzeba zgadywać, dlaczego sygnał „prawie” działa. Mimo to nawet dobrze dobrany element da się zepsuć przez kilka bardzo powtarzalnych błędów montażowych.
Najczęstsze błędy, które wychodzą dopiero po uruchomieniu
Tu najczęściej nie zawodzi sama idea, tylko detal. Widziałem układy, które na papierze były poprawne, a po złożeniu zachowywały się niestabilnie, bo ktoś założył zbyt optymistyczne parametry albo pominął wpływ otoczenia. Lista poniżej to nie teoria, tylko rzeczy, które w praktyce wracają najczęściej.
- Zbyt mały prąd diody wejściowej - sygnał przechodzi, ale zbyt słabo, więc wyjście jest na granicy pewności i reaguje losowo.
- Projektowanie na wartość typową CTR - układ działa w laboratorium, a przestaje działać po zmianie temperatury albo przy innym egzemplarzu z produkcji.
- Brak zapasu w pętli sprzężenia zwrotnego - szczególnie w przetwornicach izolowanych prowadzi to do oscylacji, przeregulowania albo spadku sprawności.
- Złe prowadzenie masy i ścieżek - jeśli odstępy na PCB są zbyt małe, bariera izolacji przestaje być realnym zabezpieczeniem.
- Pomylenie układu logicznego z analogowym - element przeznaczony do prostego przełączania nie zastąpi wersji liniowej w pomiarze napięcia czy prądu.
- Ignorowanie zakłóceń wspólnych - przy falownikach, długich przewodach i przetwornicach EMC potrafi zdominować cały projekt.
Jeśli projekt ma wyższe wymagania szybkości albo odporności na zakłócenia, czasem lepiej spojrzeć szerzej niż tylko na klasyczny układ optyczny. Wtedy pojawia się pytanie, czy naprawdę potrzebujesz właśnie tego rozwiązania, czy może lepiej wybrać coś nowszego.
Kiedy wybrałbym inne rozwiązanie niż układ optyczny
Nie traktuję optoizolacji jak odpowiedzi na wszystko. W wielu projektach wciąż jest rozsądna, ale jeśli priorytetem staje się szybkość, powtarzalność parametrów albo duża odporność na zakłócenia wspólne, to inne technologie potrafią wygrać bez większego wysiłku. Poniżej porównuję trzy kierunki, do których najczęściej wracam.
| Rozwiązanie | Mocne strony | Ograniczenia | Kiedy zwykle wygrywa |
|---|---|---|---|
| Układ optyczny | Prosta konstrukcja, dobra izolacja, szeroka dostępność, niski koszt | Parametry zmieniają się z czasem, a CTR wymaga zapasu projektowego | Proste sprzężenie zwrotne, izolacja sygnału, podstawowa automatyka i zasilacze |
| Cyfrowy izolator | Lepsza powtarzalność, wysoka szybkość, stabilniejsze czasy propagacji | Wyższy koszt i zwykle większa złożoność zasilania po obu stronach | Szybkie interfejsy, trudne środowisko zakłóceniowe, precyzyjne sterowanie |
| Transformator lub izolacja pojemnościowa | Bardzo dobra praca przy sygnałach impulsowych, wysoka szybkość transferu | Nie nadaje się do przekazywania składowej stałej, wymaga innej architektury sygnału | Sygnały AC, sterowanie bramek, szybkie układy impulsowe |
W nowoczesnych układach często wygrywa nie „najbardziej zaawansowana” technologia, tylko ta, która najmniej komplikuje cały projekt. Jeśli sygnał jest wolny, środowisko umiarkowane, a budżet ma znaczenie, klasyczne rozwiązanie nadal ma sens. Jeśli jednak rośnie częstotliwość przełączania, pojawia się duży szum wspólny albo potrzebujesz bardzo stabilnych czasów propagacji, lepiej od razu rozważyć alternatywę. To prowadzi już do ostatniego kroku, czyli praktycznej kontroli przed uruchomieniem.
Co sprawdzam przed pierwszym podaniem napięcia
Przed uruchomieniem patrzę nie na pojedynczy parametr, lecz na cały łańcuch zależności. Jeden dobry wynik nic nie znaczy, jeśli układ jest źle spolaryzowany, pętla sprzężenia nie ma zapasu albo odstępy na płytce są zbyt małe. Taka kontrola zajmuje kilka minut, a potrafi oszczędzić cały dzień szukania błędu.
- Sprawdzam najgorszy przypadek CTR, a nie tylko wartość typową z katalogu.
- Weryfikuję prąd diody przy najniższym spodziewanym napięciu zasilania.
- Patrzę na odstępy na PCB, szczególnie w pobliżu strefy sieciowej i elementów mocy.
- Testuję zachowanie przy zmianie temperatury i obciążenia, bo to właśnie wtedy najczęściej wychodzą problemy.
- Jeśli układ pracuje w zasilaczu izolowanym, sprawdzam stabilność pętli w całym zakresie pracy, a nie tylko przy nominalnym punkcie.
W praktyce najlepsze rezultaty daje podejście spokojne i bez skrótów: dobrać wariant do zadania, zostawić zapas, a potem potwierdzić działanie na skrajnych warunkach. Wtedy optyczna izolacja nie jest „dodatkiem z katalogu”, tylko realnym elementem poprawiającym bezpieczeństwo i niezawodność całego urządzenia.
