Impedancja pętli zwarcia pokazuje, czy przy uszkodzeniu izolacji prąd zwarciowy popłynie na tyle łatwo, by zabezpieczenie odłączyło zasilanie na czas. W praktyce to nie jest abstrakcyjna liczba w omach, tylko jeden z najważniejszych parametrów bezpieczeństwa instalacji, urządzeń i ludzi. W tym artykule rozbijam temat na prosty język: co oznacza wynik, jak go zmierzyć, jak go ocenić i gdzie najczęściej popełnia się błędy.
Co trzeba sprawdzić, zanim uznasz obwód za bezpieczny
- Niższy wynik zwykle oznacza większy prąd zwarciowy i szybsze zadziałanie zabezpieczenia.
- Sam odczyt w omach nie wystarcza, bo trzeba go zestawić z charakterystyką wyłącznika lub bezpiecznika.
- W układzie TN pętla zwarcia często decyduje o samoczynnym odłączeniu zasilania.
- W układzie TT równie ważny jak wynik pomiaru jest RCD i stan uziemienia.
- Na obwodach z RCD albo AFDD trzeba dobrać odpowiedni tryb testera, żeby nie wyzwolić aparatu.
- Najdalszy punkt obwodu mówi więcej niż pomiar przy samej rozdzielnicy.
Co oznacza wynik i dlaczego ma znaczenie
Ja patrzę na ten parametr bardzo praktycznie: jeśli w obwodzie pojawi się zwarcie do obudowy albo przewodu ochronnego, prąd ma wrócić do źródła możliwie najkrótszą drogą. Im mniejsza całkowita impedancja tego toru, tym większy prąd uszkodzeniowy i większa szansa, że wyłącznik nadprądowy albo bezpiecznik odetnie zasilanie w wymaganym czasie.
W uproszczeniu chodzi o trzy rzeczy: wartość pętli, prąd zwarciowy i czas zadziałania zabezpieczenia. Dla instalatora czy użytkownika ważny jest nie sam om, tylko to, czy obwód spełnia warunek ochrony przed porażeniem i przegrzaniem przewodów.
W układach TN często zapisuje się to jako sumę kilku składników: część zewnętrzną sieci oraz opór przewodu fazowego i ochronnego. To dlatego dobry wynik przy rozdzielnicy nie zawsze oznacza dobry wynik na końcu długiego obwodu. Ja zwykle tłumaczę to tak: im dalej od źródła, tym większa szansa, że margines bezpieczeństwa zacznie się kurczyć.
| Składnik | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| Ze | Część zewnętrzna pętli | Pokazuje, jak „twarde” jest zasilanie od strony sieci |
| R1 | Rezystancja przewodu fazowego | Rośnie wraz z długością i mniejszym przekrojem kabla |
| R2 | Rezystancja przewodu ochronnego | Bezpośrednio wpływa na drogę prądu zwarciowego |
| Zs | Całkowita impedancja pętli | To ona decyduje o skuteczności samoczynnego wyłączenia |
Jeżeli ten układ jest już jasny, następnym krokiem jest poprawny pomiar, bo łatwo uzyskać wynik, który wygląda dobrze tylko na papierze.
Jak wykonać pomiar bez fałszywych odczytów
W praktyce nie zaczynam od podłączenia testera, tylko od oceny obwodu. Sprawdzam, czy instalacja jest wizualnie poprawna, czy przewód ochronny jest ciągły i czy w obwodzie nie ma urządzeń, które mogą zafałszować wynik albo niepotrzebnie zadziałać podczas testu.
- Najpierw upewniam się, że obwód jest bezpieczny do testu i że znam jego przebieg.
- Potem wybieram właściwy tryb miernika: wysokoprądowy albo no-trip, zależnie od zabezpieczeń.
- Jeśli obwód ma RCD, wybieram tryb, który nie powinien go wyzwolić.
- Jeśli w obwodzie pracuje AFDD, używam trybu niskoprądowego, bo zbyt agresywny test może aparat wyłączyć; w takich obwodach prąd pomiarowy nie powinien przekraczać 300 mA.
- Pomiary wykonuję na końcu obwodu, a nie tylko przy rozdzielnicy, bo to właśnie tam margines bywa najmniejszy.
Najważniejsza zasada jest prosta: pomiar ma odzwierciedlać realny tor zwarciowy, a nie przypadkową konfigurację testera. Dlatego tak istotne są poprawne przewody pomiarowe, właściwy punkt podłączenia i odłączenie odbiorników, które mogą zniekształcić wynik albo pracują w sposób nieliniowy.
Jeśli robię pomiar w obwodzie z elektroniką, falownikiem, ładowarką albo sterownikiem, nie ufam jednemu odczytowi bez kontekstu. Gdy mam już wynik, porównuję go z dopuszczalnym limitem i z charakterystyką zabezpieczenia.
Jak odczytać wynik względem zabezpieczenia
Tu pojawia się sedno sprawy. Sam odczyt w omach nic nie mówi, dopóki nie zestawisz go z tym, jakie zabezpieczenie chroni obwód i w jakim czasie ma zadziałać. Dla projektanta i wykonawcy pracuje się zwykle na wzorze Zsmax = Uo × Cmin / Ia, gdzie Ia to prąd potrzebny do zadziałania aparatu, a Cmin uwzględnia najniższe napięcie zasilania. W praktyce użytkowej najczęściej porównuje się wynik z tabelą producenta zabezpieczenia albo z dokumentacją projektu.
Ten sam wynik może być akceptowalny dla jednego wyłącznika i zbyt wysoki dla innego. Wyłącznik o charakterystyce B, C lub D ma inne warunki zadziałania, więc nie da się ocenić obwodu „na oko”. Ja zawsze powtarzam: liczba w protokole to dopiero połowa odpowiedzi, druga połowa to typ aparatu i wymagany czas odłączenia.
| Co widzę w wyniku | Co to zwykle oznacza | Co robię dalej |
|---|---|---|
| Wynik wyraźnie niższy od limitu | Obwód ma zapas | Zapisuję wynik i przechodzę do kolejnego punktu |
| Wynik blisko granicy | Margines bezpieczeństwa jest mały | Sprawdzam końcowy punkt obwodu, zaciski i typ zabezpieczenia |
| Wynik wyższy od dopuszczalnego | Nie mam pewności szybkiego odłączenia | Wracam do projektu, przekroju przewodów, długości trasy i doboru aparatu |
W praktyce bardzo pomaga też pamiętanie o czasie odłączenia. Dla wielu obwodów końcowych spotyka się wymagania rzędu 0,4 s, a dla części obwodów stałych 5 s. To właśnie z tych wartości bierze się presja na niski wynik pętli i właściwy dobór zabezpieczenia. Następne pytanie brzmi jednak: co ten wynik najczęściej psuje?
Co najczęściej zawyża wynik
Najczęstsze przyczyny są zaskakująco proste. Nie chodzi od razu o „wadę sieci”, tylko o długość obwodu, przekrój przewodu, jakość połączeń i temperaturę pracy. Widziałem wiele instalacji, w których sam kabel był poprawny, a problem robił jeden luźny zacisk albo za długa trasa do odbiornika.
| Co zawyża wynik | Dlaczego tak się dzieje | Co warto sprawdzić |
|---|---|---|
| Długi obwód | Więcej metrażu to większa impedancja przewodów | Trasy kablowe, punkty pośrednie i końcowy odcinek |
| Mały przekrój żył | Cieńszy przewód stawia większy opór | Dobór przekroju do obciążenia i długości |
| Luźne zaciski | Styk pogarsza przewodzenie i potrafi się grzać | Moment dokręcenia, stan zacisków, listwy i mostki |
| Korozja lub utlenienie | Powierzchnia styku przewodzi gorzej | Końcówki przewodów, złącza, miejsca połączeń |
| Wysoka temperatura przewodów | Rezystancja miedzi rośnie wraz z temperaturą | Warunki pracy, obciążenie i wentylację rozdzielnicy |
| Zły tryb testera | Pomiar może wywołać zadziałanie RCD albo zafałszować odczyt | Wybór trybu no-trip lub low-current |
Ja zwracam szczególną uwagę na obwody z dużą liczbą połączeń pośrednich. Każdy dodatkowy styk to mały, ale realny wkład do wyniku końcowego. To samo dotyczy instalacji, które zostały rozbudowane „po drodze” i nie mają już prostego, przewidywalnego przebiegu. Właśnie wtedy warto rozróżnić zachowanie różnych układów sieciowych.
Dlaczego w TN i TT ocenia się go inaczej
W układzie TN pętla zwarcia jest podstawą szybkiego wyłączenia. Prąd uszkodzeniowy wraca przewodem ochronnym albo PEN, więc jeśli wynik jest odpowiednio niski, nadprądówka ma szansę zadziałać w wymaganym czasie. To najprostszy i najbardziej intuicyjny scenariusz, dlatego w domach i w wielu obiektach użytkowych właśnie na nim opiera się ocena bezpieczeństwa.
W układzie TT sytuacja jest bardziej wymagająca. Droga prądu zwarciowego prowadzi przez ziemię, więc sam wynik pętli zwykle nie wystarcza, by nadprądówka mogła niezawodnie i szybko wyłączyć obwód. Tu kluczowe znaczenie ma RCD, a rezystancja uziemienia i cała droga do źródła zasilania stają się równie ważne jak sam przewód.
| Układ | Rola wyniku | Na co patrzę przede wszystkim |
|---|---|---|
| TN-S / TN-C-S | Decyduje o szybkim odłączeniu przez zabezpieczenie nadprądowe | Charakterystyka wyłącznika, długość obwodu, stan PE lub PEN |
| TT | Wynik jest ważny, ale sam nie załatwia sprawy | RCD, uziemienie, ciągłość połączeń i warunki środowiskowe |
| IT i układy specjalne | Ocena jest bardziej złożona | Dokumentacja urządzeń i zasady producenta lub projektu |
Ta różnica ma duże znaczenie także w nowoczesnych instalacjach z elektroniką. Właśnie tam pętla zwarcia zaczyna łączyć się z długością trasy, rodzajem aparatury i sposobem pracy odbiorników, zwłaszcza przy fotowoltaice, pompach ciepła i ładowarkach.
Na co zwracam uwagę w fotowoltaice, pompach ciepła i ładowarkach
W instalacjach PV, pompach ciepła i obwodach do ładowania aut elektrycznych wynik potrafi zaskoczyć bardziej niż w klasycznym obwodzie gniazdowym. Powód jest zwykle ten sam: dłuższa trasa kablowa, większa liczba połączeń i często bardziej wymagające zabezpieczenia. Ja szczególnie pilnuję najdalszego punktu, bo tam margines bezpieczeństwa kurczy się najszybciej.

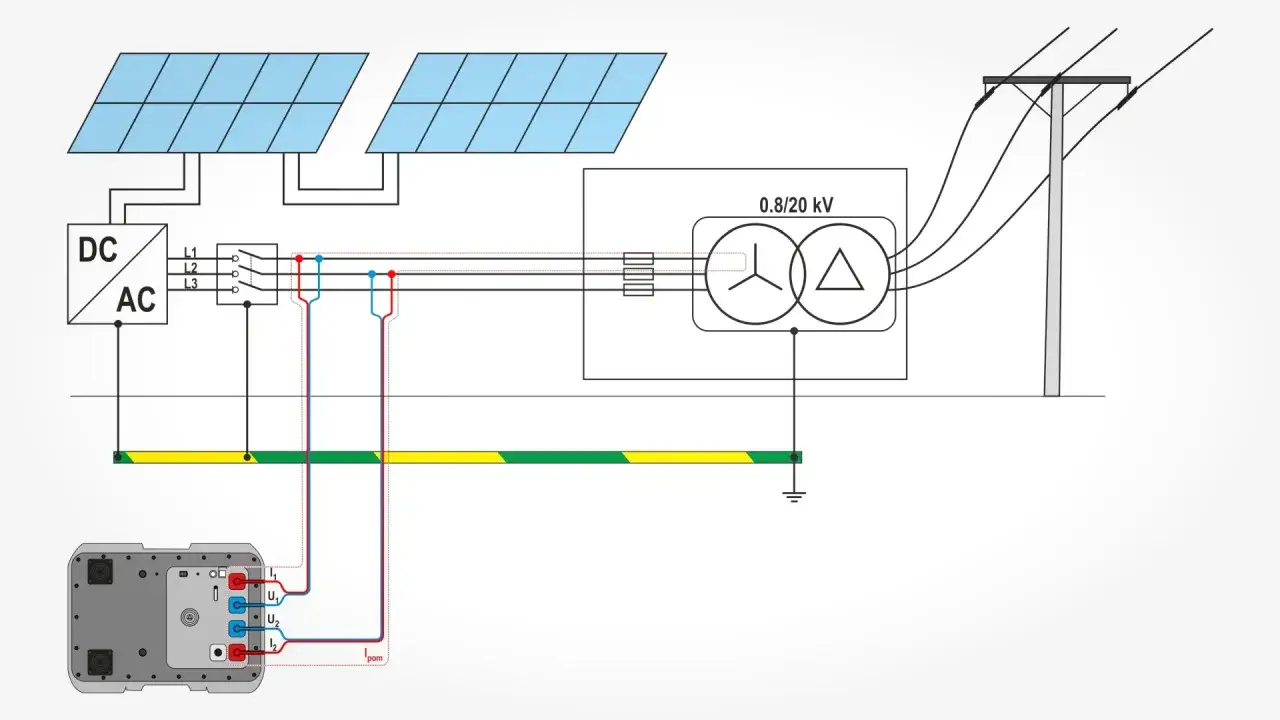

- Fotowoltaika - przy falowniku i jego zasilaniu AC liczy się długość przewodu od urządzenia do rozdzielnicy. Nawet dobrze zaprojektowany system może potrzebować korekty, jeśli trasa jest długa albo prowadzona przez kilka stref budynku.
- Pompa ciepła - tu problemem bywa nie tylko sam przewód, ale też sposób pracy sprężarki i elektroniki sterującej. Długi obwód do jednostki zewnętrznej potrafi obniżyć margines szybciej, niż sugeruje sama tabliczka znamionowa.
- Ładowarka EV - to obwód pracujący długo i często z dużym obciążeniem ciągłym, więc każdy słaby styk, zły zacisk albo nieprzemyślany dobór przekroju szybko wychodzi w pomiarze.
- Automatyka i układy z AFDD - tu liczy się zgodność testu z aparaturą. Zbyt mocny pomiar potrafi wyłączyć zabezpieczenie, a zbyt słaby może nie pokazać realnego stanu instalacji.
W takich układach nie chodzi o „zaliczenie pomiaru”, tylko o zbudowanie zapasu bezpieczeństwa. Jeśli instalacja ma pracować latami, lepiej wykryć problem na etapie odbioru niż po pierwszym rozruchu albo po dołożeniu kolejnego odbiornika. Dlatego przed zamknięciem tematu zawsze robię jeszcze jeden krok.
Co sprawdzam razem z pętlą przed odbiorem
Sam wynik pętli to za mało, żeby uczciwie ocenić instalację. W praktyce łączę go z kilkoma prostymi testami, bo dopiero zestaw wyników pokazuje, czy obwód jest naprawdę gotowy do pracy. To podejście oszczędza czas później, kiedy trzeba szukać przyczyny niejasnych zadziałań zabezpieczeń.
- Sprawdzam ciągłość przewodu ochronnego i połączeń wyrównawczych.
- Mierzę rezystancję izolacji, żeby wykluczyć uszkodzenia kabla lub osprzętu.
- Kontroluję czasy zadziałania RCD, jeśli jest elementem ochrony.
- Weryfikuję dokręcenie zacisków, bo słaby styk potrafi zepsuć cały wynik.
- Zapisuję pomiary z końcowego punktu obwodu, nie tylko z rozdzielnicy.
Jeśli wynik jest graniczny, nie szukam skrótu w samym protokole. Wracam do długości obwodu, przekroju przewodów i jakości połączeń, bo to właśnie tam najczęściej leży problem. I to jest chyba najważniejsza rzecz, jaką warto zapamiętać: w elektryce dobra liczba ma sens tylko wtedy, gdy stoi za nią poprawnie zaprojektowany i poprawnie wykonany obwód.
