Warystor to prosty, ale bardzo skuteczny element ochrony przeciwprzepięciowej: w normalnych warunkach praktycznie nie przeszkadza w pracy układu, a przy nagłym skoku napięcia zaczyna gwałtownie ograniczać jego wzrost. W tym tekście wyjaśniam, jak działa ten element, gdzie ma sens w instalacjach domowych, fotowoltaice i automatyce oraz po czym poznać, że trzeba go dobrać i zamontować z większą ostrożnością.
Najważniejsze fakty o ochronie przed przepięciami
- Dobór warystora zaczyna się od napięcia pracy, a dopiero potem patrzy się na energię impulsu i obudowę.
- Ten element najlepiej tłumi krótkie przepięcia, ale nie zastąpi bezpiecznika ani ochronnika przepięciowego na całej instalacji.
- W elektronice sygnałowej lepiej sprawdzają się małe MLV/TVS, a w zasilaniu i sieci 230 V częściej wybiera się większe rozwiązania MOV.
- Po wielokrotnych udarach parametry się zmieniają, więc stan ochrony warto sprawdzać, a nie zakładać, że jest wieczny.
- Kiedy warystor jest dobrym wyborem, a kiedy lepiej użyć innego zabezpieczenia.
Jak działa ograniczanie napięcia w praktyce
W praktyce patrzę na ten element jak na zawór bezpieczeństwa dla impulsu napięciowego. Gdy napięcie jest niskie, jego opór pozostaje bardzo duży i układ pracuje normalnie. Kiedy pojawia się przepięcie, opór gwałtownie spada, a nadmiar energii zostaje odprowadzony zamiast do wrażliwej elektroniki.
To właśnie ta nieliniowa charakterystyka robi różnicę. W dokumentacji producentów spotkasz trzy pojęcia, które naprawdę warto rozumieć: napięcie pracy, napięcie ograniczenia oraz energia udaru. Pierwsze mówi, przy jakim napięciu element może pracować ciągle, drugie pokazuje, do jakiego poziomu „ucina” impuls, a trzecie określa, ile energii może wchłonąć bez trwałego uszkodzenia.
Warto też pamiętać, że ten sposób ochrony nie działa jak magiczna tarcza. Część energii zamienia się w ciepło, dlatego przy silnych lub powtarzających się udarach element się starzeje. Właśnie dlatego w dobrych projektach nie traktuję go jako jedynej bariery, tylko jako część całego toru ochrony.
Gdzie ma sens w domu, fotowoltaice i automatyce
Najczęściej spotykam go tam, gdzie sprzęt jest narażony na krótkie impulsy z sieci albo z długich przewodów. W domowych zasilaczach, listwach przeciwprzepięciowych, sterownikach pieców, pomp, siłowników czy modułach LED taki element potrafi zatrzymać wiele problemów, zanim dotrą do elektroniki sterującej.
W instalacjach fotowoltaicznych dochodzą jeszcze falowniki, układy monitoringu, liczniki energii i komunikacja między urządzeniami. Na stronie AC i w szafach automatyki chodzi zwykle o skoki z sieci lub od załączania odbiorników indukcyjnych. Na stronie DC i w liniach sygnałowych częściej liczy się ochrona delikatnych wejść, interfejsów i elektroniki pomiarowej.
W praktyce przydatny jest podział na dwa scenariusze. Dla zasilania 230 V szukam rozwiązań o odpowiednim napięciu pracy i większej zdolności pochłaniania energii. Dla linii danych i elektroniki niskonapięciowej lepiej sprawdzają się małe elementy powierzchniowe, które mają niski prąd upływu i bardzo małą pojemność. To ważne, bo w przeciwnym razie ochrona sama zaczyna przeszkadzać w pracy układu.
Jak dobrać go bez zgadywania
Ja zawsze zaczynam od trzech pytań: jakie jest normalne napięcie pracy, jak duży impuls ma zostać ograniczony i gdzie ten element fizycznie ma się znaleźć. Dopiero potem patrzę na obudowę, wyprowadzenia i to, czy potrzebna jest wersja z zabezpieczeniem termicznym.
| Parametr | Co sprawdzić | Co to zmienia w praktyce |
|---|---|---|
| Napięcie pracy | AC albo DC oraz zapas ponad normalne warunki pracy | Zbyt niski dobór powoduje grzanie i skraca żywotność |
| Energia udaru | Joule, prąd udarowy i kształt impulsu, zwykle 8/20 µs | Większe modele lepiej znoszą silniejsze przepięcia |
| Napięcie ograniczenia | Do jakiego poziomu element obcina impuls | Im niższe, tym lepsza ochrona, ale nie może fałszywie zadziałać w normalnej pracy |
| Rozmiar obudowy | Mały element sygnałowy, dysk 14 mm lub 20 mm, większy blok 32 mm lub 40 mm | Większa powierzchnia zwykle oznacza wyższą odporność energetyczną |

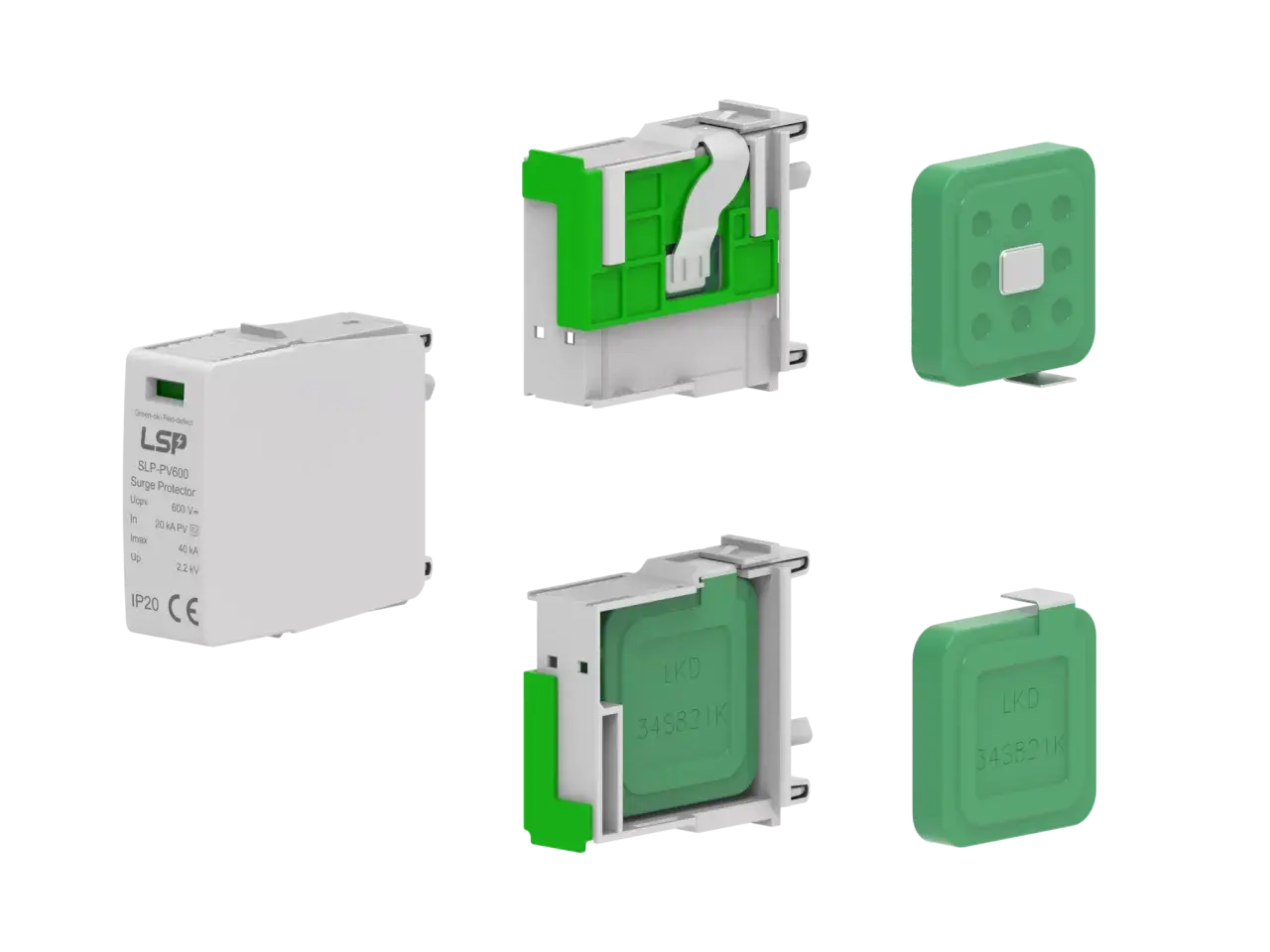

| Bezpieczeństwo termiczne | Wersja z odłączeniem termicznym lub bez | W zamkniętych obudowach to realnie podnosi bezpieczeństwo |
Praktyczny przykład: dla sieci 230 V często spotyka się wersje klasy 275 VAC. W katalogach producentów taki zapis oznacza, że element ma zapas do pracy ciągłej przy typowej sieci i nie powinien być dobierany „na styk”. Z kolei dla linii sygnałowych można trafić na małe MLV pracujące w zakresach rzędu 4-25 V RMS i 5,5-32 V DC, z odpornością ESD sięgającą 8 kV przy wyładowaniu kontaktowym i 15 kV przy powietrznym. To nie są liczby przypadkowe, tylko konkretne wskazówki, jak odróżnić ochronę zasilania od ochrony interfejsu.
Czego nie zrobi i kiedy potrzebuje wsparcia innej ochrony
Największy błąd, jaki widuję, to oczekiwanie, że jeden mały element załatwi wszystko. On dobrze radzi sobie z krótkim, gwałtownym przepięciem, ale nie ochroni układu przed długotrwałym wzrostem napięcia, odwróconym podłączeniem, błędem instalacyjnym albo poważnym zdarzeniem po stronie zasilania.

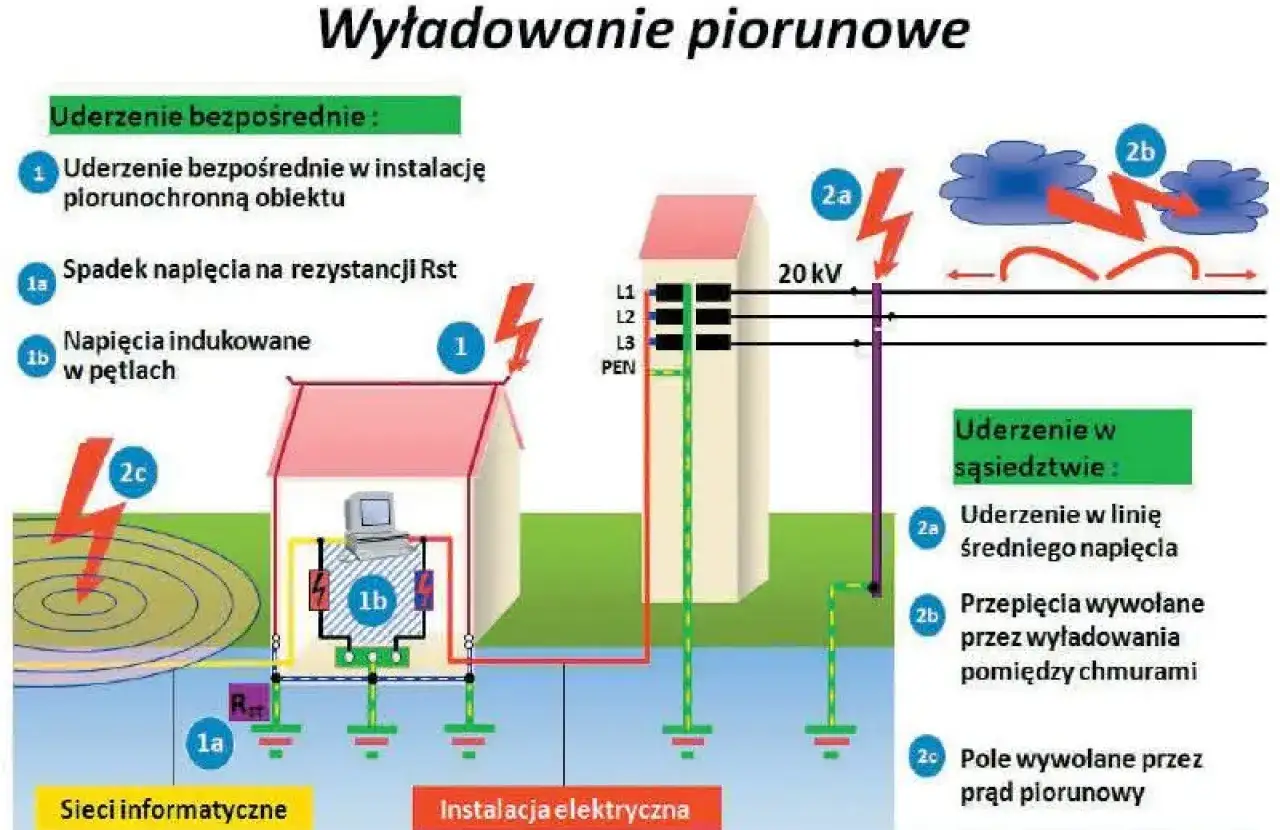

Jeśli w instalacji pojawia się silne przepięcie od pioruna, długi przewód zewnętrzny albo linia biegnie w trudnym środowisku, sam element ograniczający napięcie zwykle nie wystarczy. Wtedy sens ma układ wielostopniowy: ochronnik przy wejściu instalacji, dodatkowa ochrona w rozdzielnicy i dopiero lokalne zabezpieczenie przy czułej elektronice. Tak robi się to rozsądnie, a nie „na wiarę”.
Warto też pamiętać, że połączenie z bezpiecznikiem lub odłączaniem termicznym nie jest ozdobą katalogową. Jeśli element zacznie się przegrzewać po serii impulsów, potrzebuje bezpiecznej drogi zakończenia pracy. W przeciwnym razie można zamiast ochrony dostać uszkodzenie termiczne całego modułu.
Jak rozpoznać zużycie i kiedy wymienić element
Najprostsza kontrola jest wizualna. Pęknięcie obudowy, ślady przypalenia, przebarwienia laminatu, zapach przegrzania albo wyraźne ślady nadtopienia to sygnały, że nie ma sensu dalej ryzykować. Po mocnym udarze nie zakładałbym też, że wszystko jest w porządku tylko dlatego, że urządzenie jeszcze się włącza.
Drugim objawem bywa zachowanie pośrednie: coraz częstsze wybijanie bezpiecznika, niestabilna praca zasilacza albo powtarzające się problemy po burzy czy przełączeniach dużych odbiorników. To zwykle oznacza, że ochrona zaczęła przewodzić za wcześnie albo jej parametry się przesunęły.
Jeżeli masz do czynienia z urządzeniem pracującym bez nadzoru, wymiana po dużym przepięciu jest rozsądniejsza niż „obserwacja”. W elektronice użytkowej koszt takiej części jest niski w porównaniu z ryzykiem utraty zasilacza, sterownika czy falownika. Ja w takich przypadkach wolę wymienić element ochronny od razu, niż liczyć na to, że wytrzyma następny impuls.
Czym różni się od transila, iskiernika i bezpiecznika
W praktyce dobór ochrony przeciwprzepięciowej bardzo często sprowadza się do wyboru między kilkoma technologiami. Każda ma inne mocne strony, a najrozsądniejsze projekty łączą je ze sobą zamiast stawiać na jedno rozwiązanie.
| Rozwiązanie | Najlepiej sprawdza się w | Główne ograniczenie |
|---|---|---|
| Element nieliniowy MOV | Zasilanie, elektronika użytkowa, wejścia sieciowe, moduły sterujące | Starzeje się po kolejnych udarach i wymaga poprawnego doboru napięcia pracy |
| Transil TVS | Linie sygnałowe, szybka elektronika, porty komunikacyjne | Zwykle ma mniejszą zdolność pochłaniania energii niż większe elementy dyskowe |
| Iskiernik GDT | Duże impulsy, linie zewnętrzne, instalacje o wysokiej ekspozycji | Reaguje inaczej niż rozwiązania półprzewodnikowe i wymaga koordynacji z resztą układu |
| Bezpiecznik lub element termiczny | Ochrona przed skutkami awarii i przegrzania | Nie ogranicza samego piku napięcia, tylko odłącza obwód |
Jeśli miałbym wskazać prostą zasadę, powiedziałbym tak: do szybkich, delikatnych linii danych wybieram ochronę bardziej „precyzyjną”, do energii pochodzącej z sieci lub indukcyjnych odbiorników wybieram rozwiązanie bardziej „pojemne”, a przy większym ryzyku stosuję układ mieszany. To właśnie mieszanie technologii daje najlepszy efekt, bo jedna zabezpiecza drugą tam, gdzie sama ma ograniczenia.
Co naprawdę warto zapamiętać przy ochronie instalacji
Najlepiej działa nie jeden przypadkowo dobrany element, tylko cały przemyślany łańcuch ochrony. Krótkie połączenia, dobre uziemienie, sensowny ochronnik w rozdzielnicy i dopiero potem lokalna ochrona przy urządzeniu robią większą różnicę niż najbardziej „mocna” część w złym miejscu.
Jeśli mam zostawić jedną praktyczną wskazówkę, to brzmi ona tak: najpierw ustal warunki pracy i realne zagrożenie, dopiero potem wybieraj konkretny model. To oszczędza pieniędzy, skraca czas serwisu i chroni elektronikę skuteczniej niż kupowanie zabezpieczenia „na wszelki wypadek”. W instalacjach domowych, przy fotowoltaice i w automatyce właśnie taka kolejność myślenia sprawdza się najlepiej.
