Lutowanie przewodów - Jak to zrobić dobrze i trwale?

Łączenie przewodów i elementów metalowych spoiwem ma sens wtedy, gdy liczą się trwałość, mały opór styku i porządek w instalacji. W praktyce lutowanie jest przydatne przede wszystkim w elektronice, automatyce i niskonapięciowych układach sterowania, ale nie wszędzie będzie najlepszym wyborem. Poniżej pokazuję, kiedy ta technika działa dobrze, jak dobrać narzędzia i jak wykonać połączenie tak, żeby nie wracać do poprawki po kilku tygodniach.

Na czym polega łączenie metali spoiwem i ciepłem

Idea jest prosta: dwa metalowe elementy podgrzewa się do temperatury, w której stop łączący zaczyna płynąć i zwilża powierzchnię, ale same łączone części nie powinny się topić. To właśnie odróżnia ten proces od spawania. Dobrze wykonane połączenie ma być jednocześnie elektrycznie przewodzące i mechanicznie stabilne.

W praktyce nie chodzi o „zalanie cyny” przewodu, tylko o wytworzenie cienkiej, równomiernej warstwy stopu na przygotowanej powierzchni. Jeśli metal jest utleniony, zabrudzony albo rozgrzany nierówno, spoiwo nie wnika w strukturę połączenia tak, jak powinno. Efekt bywa wtedy pozornie poprawny, ale po czasie pojawia się wzrost oporu, grzanie i niestabilny kontakt.

W elektryce liczy się jeszcze jedna rzecz: przewód i złącze muszą znosić cykle pracy, wibracje oraz przypadkowe szarpnięcia. Dlatego od samego początku patrzę na połączenie nie tylko przez pryzmat przewodzenia prądu, ale też tego, czy przetrwa codzienną eksploatację. To prowadzi wprost do pytania, gdzie taka technika jest naprawdę dobrym wyborem, a gdzie lepiej postawić na inny sposób łączenia.

Gdzie ten sposób ma sens, a gdzie lepiej wybrać inne połączenie

W instalacjach elektrycznych nie ma jednego uniwersalnego rozwiązania. W jednych miejscach takie połączenie jest precyzyjne i wygodne, w innych po prostu zbyt kruche albo mało serwisowe. Ja zwykle patrzę przede wszystkim na: obciążenie prądowe, drgania, dostęp serwisowy i możliwość odciążenia przewodu.

W praktyce układ, który ma pracować w sterowniku pompy ciepła, w falowniku PV albo w szafce automatyki, często wymaga innego podejścia niż przewód do czujnika temperatury czy drobnej naprawy płytki. W wytycznych NASA dla wiązek przewodów bardzo mocno podkreśla się odciążenie mechaniczne i prowadzenie przewodów tak, by nie pracowały na samym złączu. To dobre przypomnienie, że sama przewodność nie wystarcza, jeśli połączenie jest narażone na naprężenia.

Jeśli więc zastanawiasz się, czy użyć tej techniki, odpowiedź brzmi: tak, ale tylko tam, gdzie obciążenie mechaniczne jest niewielkie albo da się je dobrze zdjąć z przewodu. Następny krok to przygotowanie narzędzi, bo bez tego nawet poprawna teoria nie da dobrego efektu.

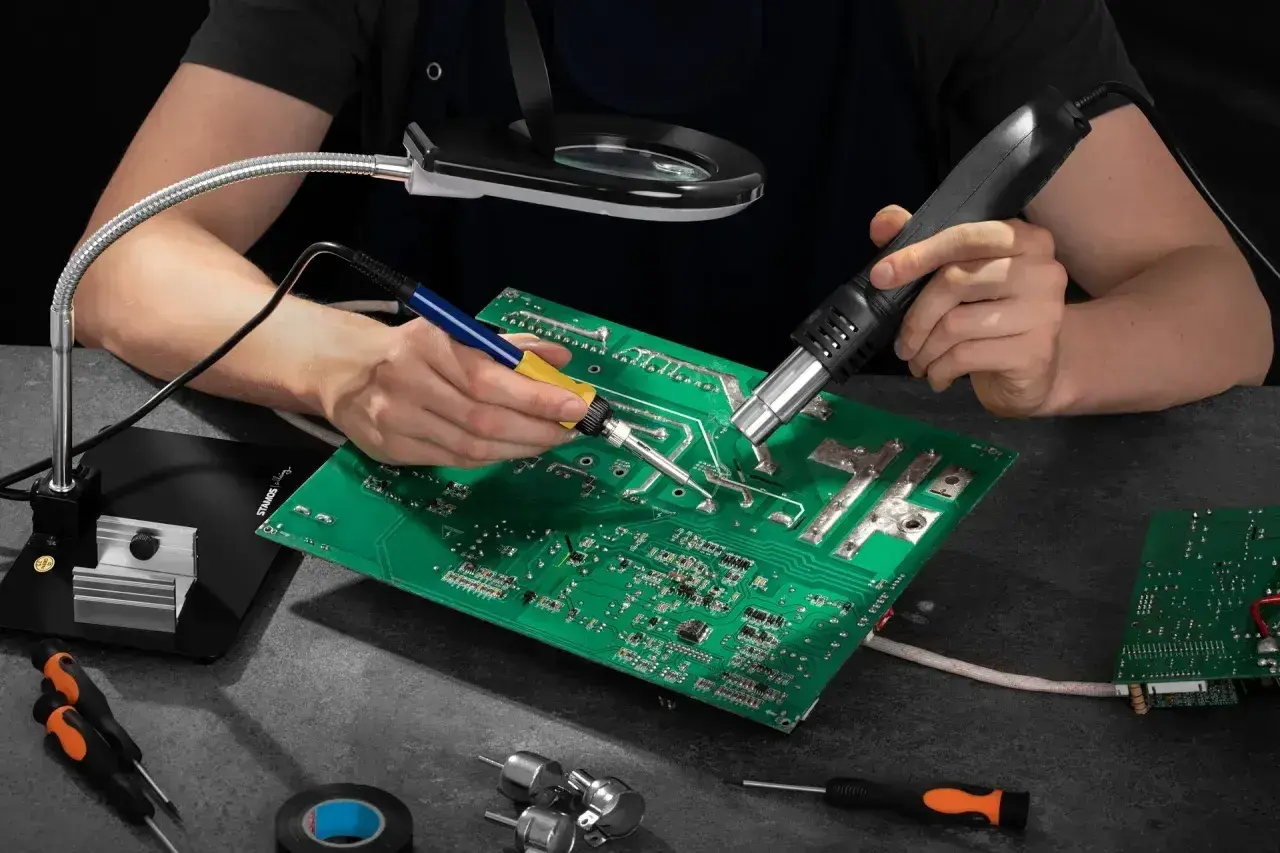

Jak przygotować stanowisko i materiały, żeby nie walczyć z metalem

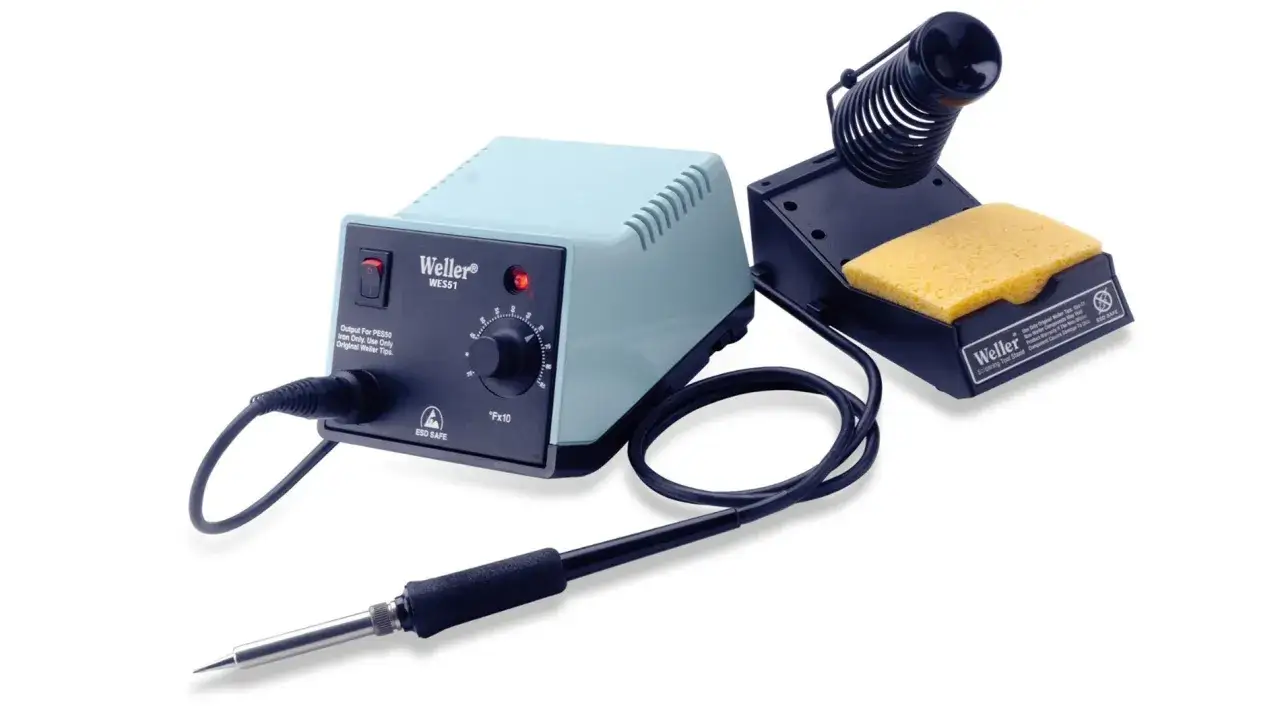

Najwięcej problemów zaczyna się nie przy samym grzaniu, tylko wcześniej, na etapie przygotowania. Utleniona linka, zbyt gruby grot albo przypadkowy topnik potrafią zepsuć połączenie szybciej, niż człowiek zdąży zorientować się, co poszło nie tak. Dlatego ja zawsze zaczynam od prostego zestawu: stabilna kolba, czysty grot, odpowiedni stop, topnik i koszulka termokurczliwa.

• Kolba lub stacja - do cienkich przewodów i elektroniki zwykle wystarcza sprzęt o umiarkowanej mocy, ale przy większej masie metalu lepiej działa wydajniejsza stacja.
• Grot - powinien być czysty, dobrze pocynowany i dobrany do powierzchni; cienki grot nie zawsze jest najlepszy, jeśli trzeba szybko oddać ciepło.
• Spoiwo - do elektroniki i drobnych przewodów używa się zwykle cienkiego drutu, bo łatwiej kontrolować ilość materiału.
• Topnik - do instalacji elektrycznych i elektroniki najlepszy jest topnik kalafoniowy lub no-clean; agresywne topniki kwasowe zostawiam do prac blacharskich, nie do układów elektrycznych.
• Ochrona połączenia - koszulka termokurczliwa, osłona mechaniczna albo uchwyt przewodu są ważne, bo przejmują naprężenia z miejsca styku.

Jeśli chodzi o temperaturę, praktyka jest bardziej użyteczna niż sztywna reguła. W materiałach Kester zakres pracy grotu dla stopów ołowiowych podawany jest zwykle jako około 315-343°C, a dla bezołowiowych 371-400°C. To nie jest wartość „na ślepo” do każdej sytuacji, ale dobry punkt wyjścia: masa elementu, grubość przewodu i jakość stacji potrafią przesunąć optymalne nastawy o kilkadziesiąt stopni.

Warto też pamiętać o utrzymaniu grotu. Hakko zwraca uwagę, że regularne czyszczenie i ponowne pocynowanie końcówki wyraźnie wpływa na jakość pracy i żywotność narzędzia. Zabrudzony grot nie oddaje ciepła równomiernie, a wtedy rośnie ryzyko przegrzania izolacji lub zrobienia chłodnego, słabego styku. Gdy stanowisko jest przygotowane, można przejść do samego procesu łączenia.

Jak wykonać połączenie krok po kroku

Tu liczy się tempo, ale jeszcze bardziej liczy się porządek ruchów. Nie próbuję robić wszystkiego jednym gestem, bo wtedy najłatwiej przegrzać przewód albo zostawić spoiwo tylko na powierzchni. Lepsza jest krótka, powtarzalna sekwencja.

1. Odsłoń odpowiednią długość żyły - zwykle 4-6 mm dla cienkich przewodów i 6-8 mm dla grubszych. Zdejmij izolację równo, bez nacinania miedzi.
2. Przygotuj linkę - delikatnie skręć druciki, żeby nie rozchodziły się na boki. Jeśli trzeba, lekko je pocynuj, ale nie zamieniaj całego odcinka w sztywny pręt.
3. Rozgrzej oba elementy - grot przyłóż tak, by dotykał przewodu i miejsca styku. Spoiwo ma trafić do rozgrzanego połączenia, a nie bezpośrednio na grot.
4. Podaj materiał łączący oszczędnie - tyle, żeby spływał równomiernie i wypełniał szczelinę, ale nie tworzył ciężkiej kropli.
5. Nie ruszaj do ostygnięcia - najmniejszy ruch w czasie krzepnięcia potrafi osłabić styk i dać matową, kruchą powierzchnię.
6. Zabezpiecz miejsce pracy - nasuń koszulkę termokurczliwą lub załóż osłonę tak, by przewód nie pracował bezpośrednio na łączeniu.

Przy przewodach wielożyłowych najczęstszy błąd zaczyna się w momencie, gdy ktoś mocno zalewa całą linkę cyną. Taki odcinek staje się sztywny i łatwo pęka przy wejściu do złącza. Dlatego w praktyce wolę krótszy, czystszy punkt połączenia z dobrym odciążeniem niż długi, „gruby” fragment wyglądający solidnie tylko z daleka.

Po zakończeniu od razu sprawdzam, czy izolacja nie cofnęła się zbyt blisko gorącego miejsca, a przewód nie ma nadtopień. Jeśli wszystko wygląda dobrze, pozostaje jeszcze ocena jakości samego styku i unikanie typowych wpadek, które w elektryce wychodzą zwykle dopiero po czasie.

Jak rozpoznać dobry styk i nie pomylić go z zimnym połączeniem

Dobrze wykonany styk zwykle ma równą powierzchnię, nie jest porowaty i nie wygląda jak przypadkowo przyklejona grudka stopu. W elektronice i niskonapięciowych połączeniach szukam przede wszystkim objawu dobrego zwilżenia metalu: spoiwo ma być gładkie i ma tworzyć spójny most między elementami.

Najbardziej zdradliwy jest jednak problem, którego nie widać od razu: połączenie wygląda poprawnie, ale po kilku tygodniach grzania i chłodzenia zaczyna mieć wyższy opór. Wtedy pojawia się lokalne nagrzewanie, a czasem nawet przebarwienie izolacji. To właśnie dlatego w instalacjach, które mają pracować długo i bezobsługowo, tak ważne są prawidłowa technika i dobór metody do obciążenia.

Kiedy już wiesz, jak wygląda dobry styk, łatwiej ocenić, które błędy są tylko estetyczne, a które naprawdę skracają żywotność połączenia. To prowadzi do ostatniego, praktycznego rozróżnienia.

Co realnie poprawia trwałość w instalacjach domowych, fotowoltaice i automatyce

W mojej ocenie najtrwalsze połączenie to nie to, które najbardziej błyszczy, tylko to, które jest dobrane do warunków pracy. W układach sterowania, czujnikach, płytkach i drobnych naprawach przewodów ta technika nadal ma sens, bo daje precyzję i mały opór styku. W instalacjach domowych, gdzie liczy się prosty serwis i zgodność z osprzętem, częściej wygrywają złączki i połączenia zaciskane.

W praktyce patrzę na trzy pytania: czy przewód będzie się ruszał, czy będzie narażony na ciepło i czy połączenie ma dać się łatwo serwisować. Jeśli odpowiedź na dwa z nich brzmi „tak”, zwykle szukam rozwiązania bezpieczniejszego mechanicznie niż samo połączenie ze spoiwem. Jeśli odpowiedź brzmi „nie”, a obszar jest czysty i dobrze odciążony, taka metoda potrafi działać bardzo dobrze przez lata.

To dlatego w projektach związanych z automatyką kotłowni, sterowaniem pomp ciepła, elektroniką PV czy czujnikami temperatury nie patrzę wyłącznie na przewodzenie prądu. Liczy się też odporność na drgania, temperatura otoczenia, jakość izolacji i sposób prowadzenia kabla. Jeśli te warunki są spełnione, połączenie jest solidne. Jeśli nie, lepiej wybrać zacisk, złączkę albo terminal niż liczyć na to, że sam metal wszystko wytrzyma.

Jeżeli mam zostawić jedną praktyczną zasadę, to taką: najpierw dobierz metodę do warunków pracy, dopiero potem do narzędzi. Dobre przygotowanie, właściwy topnik, rozsądna temperatura i odciążenie mechaniczne robią większą różnicę niż sam drogi sprzęt. A kiedy połączenie ma pracować pod obciążeniem lub w ruchu, bezpieczniej jest postawić na rozwiązanie zaciskane niż poprawiać je później po awarii.
