W obwodach prądu przemiennego reaktancja nie jest abstrakcyjnym pojęciem z podręcznika, tylko realnym oporem, który cewki i kondensatory stawiają sygnałowi AC. To ona wpływa na to, ile prądu popłynie, jak przesunie się faza i czy układ będzie pracował oszczędnie. W praktyce wraca przy falownikach, filtrach, silnikach, transformatorach i automatyce zasilanej z sieci 230 V.
Najważniejsze różnice między oporem czynnym a biernym w AC
- W obwodach AC liczy się nie tylko rezystancja, ale też opór wynikający z indukcyjności i pojemności.
- Cewka utrudnia szybkie zmiany prądu, a kondensator utrudnia szybkie zmiany napięcia.
- Im wyższa częstotliwość, tym większy opór cewki i mniejszy opór kondensatora.
- Przy rezonansie wpływ cewki i kondensatora może się wzajemnie znosić, co mocno zmienia zachowanie układu.
- W falownikach, silnikach i filtrach te zależności decydują o stratach, nagrzewaniu i doborze elementów.

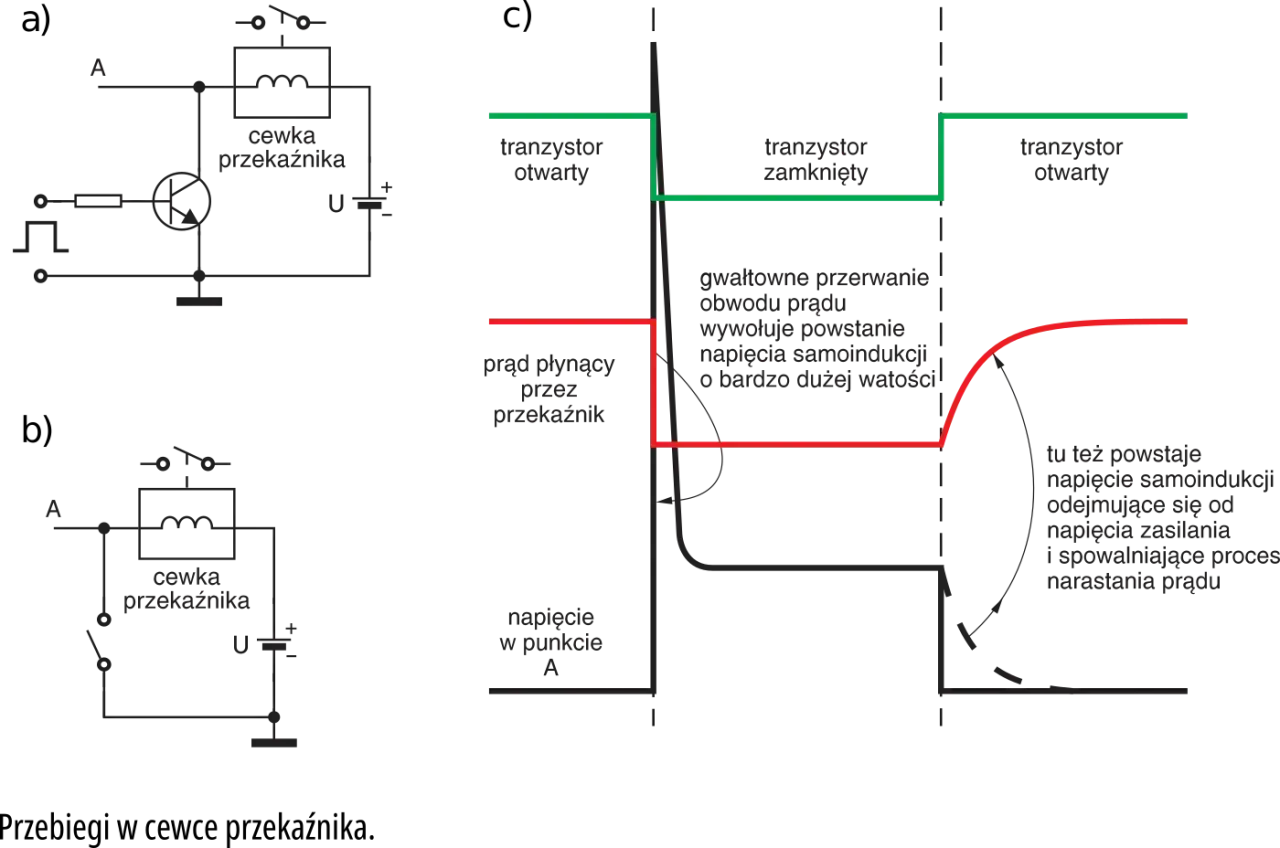

Czym jest opór bierny i czym różni się od rezystancji
Najprościej mówiąc, rezystor zamienia energię elektryczną w ciepło, a elementy reaktywne przede wszystkim ją magazynują i oddają z powrotem do źródła. Cewka robi to w polu magnetycznym, a kondensator w polu elektrycznym. Dlatego w czystym układzie z takim elementem nie mówimy o zwykłym „hamowaniu” prądu, tylko o przesunięciu fazy między napięciem i prądem.
To rozróżnienie jest ważne, bo w praktyce obwód AC widzi nie jeden parametr, lecz impedancję, czyli sumę efektów czynnych i biernych. Ja zwykle upraszczam to do jednego pytania: czy układ ma tylko opór omowy, czy dochodzi do niego składowa wynikająca z cewki albo kondensatora. Dla obwodu RLC można to zapisać jako Z = √(R² + (XL - XC)²).
Jeśli ta różnica jest dobrze uchwycona, dalsze obliczenia stają się dużo prostsze, bo od razu wiadomo, czy dominować będzie część indukcyjna, czy pojemnościowa.
Reaktancja indukcyjna i pojemnościowa w praktyce

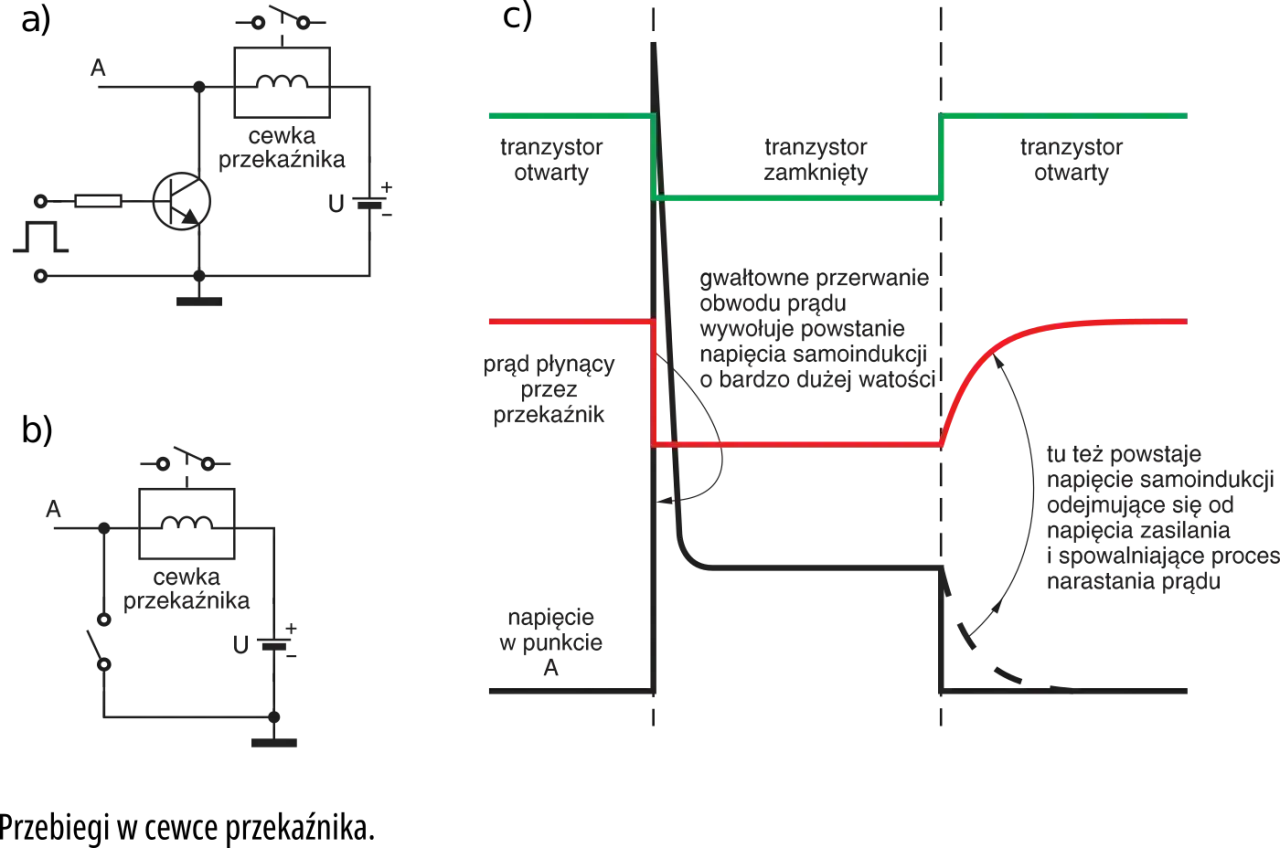

W praktyce patrzę na ten temat jako na dwie przeciwstawne reakcje na zmianę sygnału. Cewka „nie lubi” szybkich zmian prądu, więc przy wyższej częstotliwości stawia większy opór. Kondensator zachowuje się odwrotnie: im szybciej zmienia się przebieg, tym łatwiej przepuszcza składową zmienną.
| Element | Zależność | Co się dzieje przy wzroście częstotliwości | Typowy efekt w obwodzie |
|---|---|---|---|
| Cewka | XL = 2πfL | Opór rośnie | Prąd zmienny jest coraz mocniej ograniczany, a w idealnym układzie opóźnia się względem napięcia |
| Kondensator | XC = 1 / (2πfC) | Opór maleje | Składowa zmienna przechodzi łatwiej, a prąd wyprzedza napięcie |
W rzeczywistych elementach dochodzą jeszcze straty: rezystancja uzwojenia w cewce, ESR kondensatora, nagrzewanie i ograniczenia wynikające z konstrukcji. To dlatego dwa elementy o tej samej wartości katalogowej mogą zachowywać się odrobinę inaczej, zwłaszcza pod obciążeniem i przy wyższych częstotliwościach. W obwodach filtrujących i zasilających ma to duże znaczenie, bo „idealny” model szybko przestaje wystarczać.
Z tego zestawienia wynika już coś bardzo praktycznego: częstotliwość pracy bywa równie ważna jak sama wartość L albo C. I właśnie dlatego następny krok to policzenie przykładów na liczbach.
Jak policzyć wartości bez pomyłek
Ja zwykle liczę to w dwóch krokach: najpierw zapisuję częstotliwość i parametry elementu w poprawnych jednostkach, a dopiero potem podstawiam do wzoru. Przy 50 Hz wynik będzie zupełnie inny niż przy 1 kHz, nawet jeśli element się nie zmieni.
- Sprawdź częstotliwość sygnału w hercach.
- Przelicz indukcyjność na henry, a pojemność na farady.
- Podstaw do wzoru XL = 2πfL albo XC = 1 / (2πfC).
- Porównaj wynik z rezystancją obwodu, jeśli chcesz ocenić zachowanie całego układu.
| Przykład | Dane wejściowe | Wynik | Wniosek |
|---|---|---|---|
| Cewka w sieci 50 Hz | L = 10 mH, f = 50 Hz | XL ≈ 3,14 Ω | Na częstotliwości sieciowej opór jest niewielki |
| Cewka przy 1 kHz | L = 10 mH, f = 1 kHz | XL ≈ 62,8 Ω | Ten sam element przy wyższej częstotliwości mocno ogranicza prąd |
| Kondensator w sieci 50 Hz | C = 100 µF, f = 50 Hz | XC ≈ 31,8 Ω | Kondensator jeszcze wyraźnie wpływa na przepływ prądu zmiennego |
W układach z falownikami i zasilaczami impulsowymi trzeba pamiętać o jeszcze jednej rzeczy: sygnał nie jest wtedy idealną sinusoidą. Harmoniczne potrafią zmienić wynik bardziej niż samo intuicyjne „większa cewka albo większy kondensator”. Dlatego w praktyce projektowej nie patrzy się tylko na jeden punkt pracy, ale na cały zakres częstotliwości.
To prowadzi wprost do pytania, kiedy opór cewki i kondensatora zaczyna się wzajemnie znosić, a kiedy jeden z nich dominuje bezdyskusyjnie.
Co zmienia częstotliwość i kiedy pojawia się rezonans
Im wyższa częstotliwość, tym bardziej rośnie XL i tym bardziej maleje XC. W obwodach praktycznych oznacza to, że ten sam układ może zachowywać się zupełnie inaczej przy 50 Hz, inaczej przy kilkuset hercach, a jeszcze inaczej w zakresie kilohertzów. To właśnie dlatego filtry, układy korekcji i przetwornice tak bardzo zależą od częstotliwości pracy.
Najciekawszy punkt pojawia się przy rezonansie, kiedy XL = XC. Wtedy składowa bierna w obwodzie szeregowym może się wzajemnie znieść, a prąd ogranicza głównie rezystancja. Dla projektanta to moment, w którym układ potrafi zachowywać się bardzo „ostro” i wymaga precyzyjnego doboru parametrów.
| Stan układu | Dominujący efekt | Co zwykle widać w praktyce |
|---|---|---|
| Poniżej rezonansu | Przeważa zachowanie pojemnościowe | Prąd może wyprzedzać napięcie, a układ silniej reaguje na kondensatory |
| W rezonansie | Składowe bierne się równoważą | Prąd rośnie, a o zachowaniu decydują straty i rezystancja |
| Powyżej rezonansu | Przeważa zachowanie indukcyjne | Układ staje się bardziej „cewkowy” i mocniej ogranicza szybkie zmiany prądu |
W energetyce i automatyce ten mechanizm nie jest teorią dla teorii. W filtrach EMI, układach kompensacji i przetwornicach rezonansowych rezonans bywa narzędziem, ale tylko wtedy, gdy jest świadomie wykorzystany. Gdy pojawia się przypadkiem, zwykle kończy się zakłóceniami, dodatkowym grzaniem albo nieprzewidywalnym poborem prądu.
Gdy to rozumiesz, łatwiej odczytać, dlaczego w instalacjach PV, sterowaniu pompą czy nowoczesnym ogrzewaniu ta sama para elementów może pomagać albo przeszkadzać.
Gdzie to ma znaczenie w fotowoltaice, falownikach i ogrzewaniu
W instalacjach, które obsługuję lub analizuję, ten temat wraca częściej, niż mogłoby się wydawać. Falownik fotowoltaiczny, pompa obiegowa, sprężarka w pompie ciepła, zasilacz sterownika czy filtr przeciwzakłóceniowy - wszędzie tam opór bierny wpływa na pobór prądu, kompatybilność elektromagnetyczną i straty energii.
| Obszar | Dlaczego ma znaczenie | Na co uważać |
|---|---|---|
| Falowniki PV | Wyjście przetwornicy i filtry LC ograniczają zakłócenia oraz wygładzają przebieg | Zła kombinacja L i C może zwiększyć straty, hałas lub ryzyko niepożądanych rezonansów |
| Pompy i silniki | Uzwojenia silników mają wyraźny charakter indukcyjny, co wpływa na prąd rozruchowy i cos φ | Sam dobór mocy to za mało, jeśli układ pracuje długo i w zmiennym obciążeniu |
| Ogrzewanie z automatyką | Sterowniki, zawory, siłowniki i pompy obiegowe pracują w układach złożonych elektrycznie | Zakłócenia i harmoniczne potrafią psuć odczyt lub powodować niestabilną pracę |
| Kompensacja mocy biernej | Kondensatory pomagają poprawić współczynnik mocy w wybranych układach | Przewymiarowanie może prowadzić do nadkompensacji i problemów z siecią |
W takich zastosowaniach liczy się nie tylko teoria, ale też ekonomia pracy całego układu. Gdy rośnie prąd bierny, rosną straty w przewodach, obciążenie zabezpieczeń i ryzyko dodatkowego nagrzewania. Dlatego w praktyce dobrze dobrany filtr albo korekcja współczynnika mocy daje realny efekt, a nie tylko ładnie wyglądający wykres.
Właśnie tu widać, że temat jest mocno związany z efektywnością energetyczną, a nie wyłącznie z podręcznikową elektryką. Następny krok to uniknięcie kilku błędów, które najczęściej psują interpretację wyników.
Najczęstsze błędy przy ocenie obwodu AC
W praktyce najwięcej problemów wynika nie z trudnych wzorów, tylko z pośpiechu i złych założeń. Sam widzę najczęściej pięć powtarzalnych błędów:
- Mylenie rezystancji z oporem biernym i traktowanie ich tak, jakby miały ten sam skutek energetyczny.
- Pomijanie częstotliwości, choć to właśnie ona często zmienia wynik bardziej niż sam element.
- Liczenie na model idealny, mimo że rzeczywisty kondensator ma ESR, a cewka własną rezystancję uzwojeń.
- Ocenianie tylko prądu, bez patrzenia na fazę, moc bierną i współczynnik mocy.
- Stosowanie jednej korekcji do wszystkich obciążeń, mimo że silnik, falownik i zasilacz impulsowy reagują inaczej.
Do tego dochodzą harmoniczne, które w instalacjach z elektroniką mocy potrafią mocno zmienić zachowanie układu. Jeśli ktoś opiera się wyłącznie na jednej wartości z katalogu, łatwo przeceni poprawność obliczeń i nie zauważyć, że realny system pracuje już w innym punkcie niż zakłada projekt.
Dobra wiadomość jest taka, że tych błędów da się uniknąć, jeśli patrzy się na układ w kolejności: częstotliwość, typ elementu, straty, dopiero potem dobór wartości.
Co sprawdzić przed doborem cewki lub kondensatora do układu
Jeśli dobieram element do realnego układu, sprawdzam kilka rzeczy zanim spojrzę na samą pojemność czy indukcyjność. Taka kolejność oszczędza czas i ogranicza ryzyko, zwłaszcza w obwodach z falownikami, pompami i automatyką budynkową.
- Jaka jest częstotliwość pracy podstawowej i czy pojawiają się harmoniczne.
- Czy układ ma dominować indukcyjnie, pojemnościowo, czy ma działać w rezonansie.
- Jakie są straty własne elementu i czy producent podaje parametry dla warunków zbliżonych do rzeczywistych.
- Czy w pobliżu nie ma innych elementów, które mogą wejść w niechciany rezonans.
- Jak zmieni się zachowanie układu po podłączeniu do sieci 50 Hz, a jak po stronie przekształtnika lub falownika.
Gdy patrzysz na obwód przez pryzmat częstotliwości, fazy i strat, decyzje projektowe robią się prostsze: wiesz, kiedy trzeba dodać cewkę, kiedy kondensator, a kiedy lepiej zostawić układ bez korekty i skupić się na filtracji albo stabilizacji zasilania. To podejście zwykle daje lepszy efekt niż samo polowanie na większą wartość elementu.
