Moduł termoelektryczny nie jest miniaturową lodówką, tylko precyzyjną pompą ciepła, która przenosi energię z jednej strony na drugą. W tym artykule pokazuję, jak działa, gdzie ma sens, jak dobrać zasilanie i radiator oraz jakie błędy najczęściej psują efekt. To ważne, bo przy takim rozwiązaniu sam element ma mniejsze znaczenie niż cały układ wokół niego.
Najpierw liczy się zastosowanie, potem sam element
- To układ bez ruchomych części, więc pracuje cicho i dobrze znosi drgania.
- Jedna strona się chłodzi, a druga nagrzewa, dlatego bez porządnego odprowadzenia ciepła efekt szybko znika.
- Najlepiej sprawdza się w małych, precyzyjnych zastosowaniach, a nie w dużych mocach.
- Przy doborze ważniejsze od samego modelu są: obciążenie cieplne, radiator, docisk i zasilanie.
- W praktyce często przegrywa z klasycznym radiatorem z wentylatorem, jeśli liczy się sprawność i koszt energii.
Jak działa moduł Peltiera i dlaczego jedna strona grzeje, a druga chłodzi

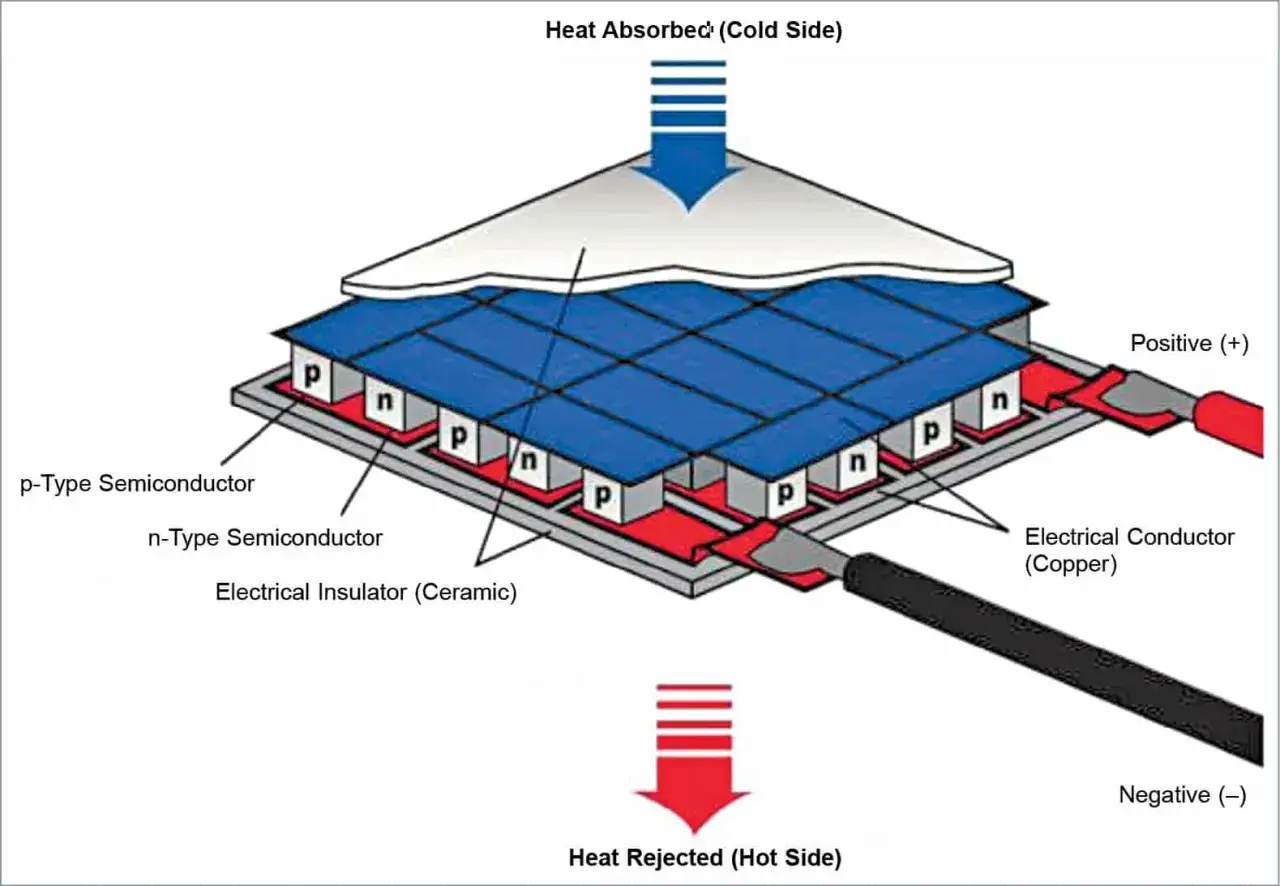

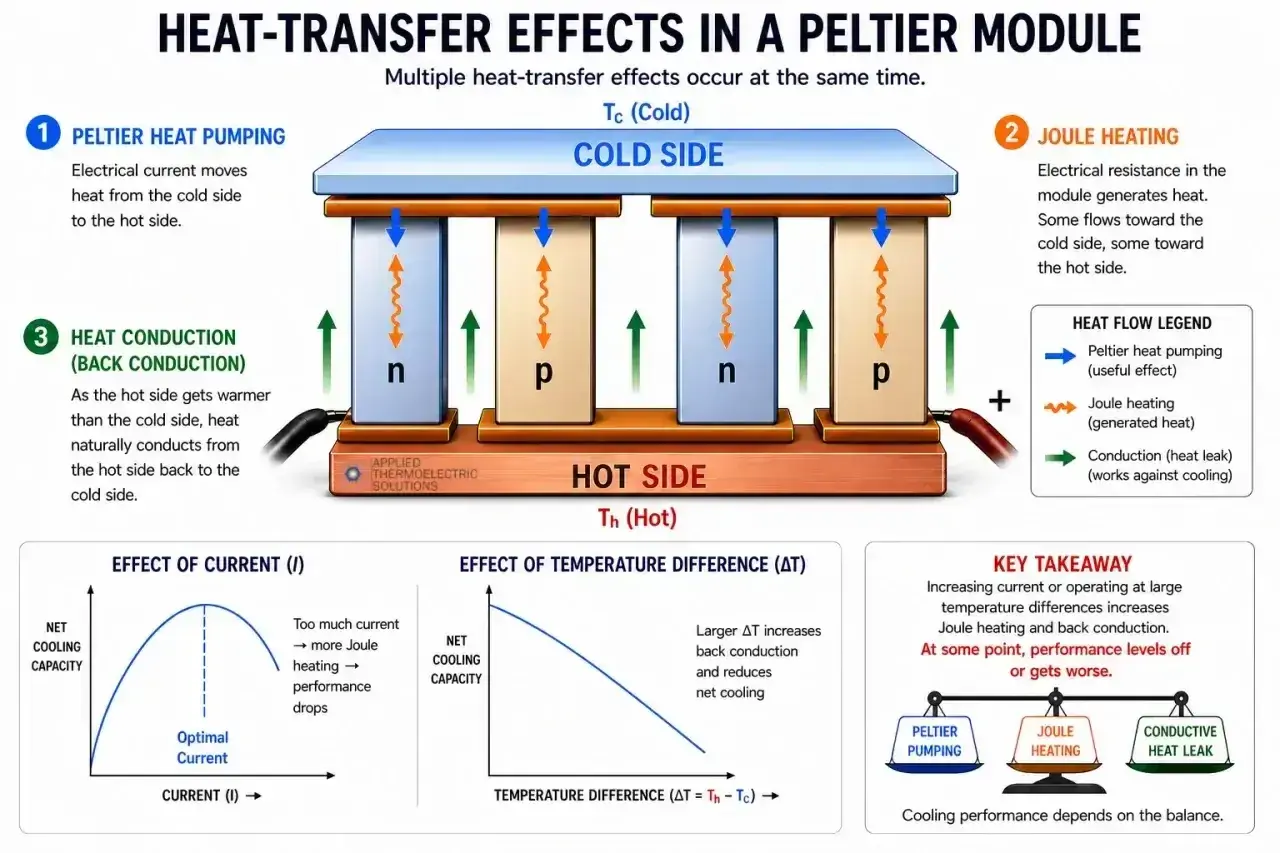

W środku znajdują się naprzemiennie połączone półprzewodniki typu n i p. Gdy przepływa przez nie prąd, nośniki ładunku transportują energię cieplną z jednej strony modułu na drugą, a efekt końcowy jest prosty: jedna płaszczyzna się ochładza, druga oddaje ciepło do otoczenia.
Jeśli odwrócisz polaryzację, role stron zamienią się miejscami. To bardzo praktyczna cecha, bo jednym elementem możesz zarówno chłodzić, jak i lekko grzać, ale tylko wtedy, gdy cały układ ma gdzie oddać ciepło. Jak przypomina Ferrotec, taki moduł działa jak pompa ciepła, a nie jak magiczny pochłaniacz temperatury.
Najważniejsze jest to, że nie ma tu sprężarki, cieczy roboczej ani części ruchomych. Dzięki temu układ jest cichy, odporny na wibracje i łatwy do sterowania, ale za tę prostotę płaci się sprawnością. I właśnie dlatego najpierw patrzę na bilans cieplny, a dopiero potem na samą płytkę termoelektryczną.
Gdzie taki element sprawdza się najlepiej
To rozwiązanie ma sens tam, gdzie potrzebujesz małej mocy, precyzji i stabilności, a nie maksymalnej wydajności. W praktyce najlepiej wypada przy chłodzeniu niewielkich objętości, lokalnych podzespołów albo urządzeń, które mają działać cicho i bezobsługowo.
- Elektronika i automatyka - do stabilizacji temperatury czujników, laserów, obudów sterowników i małych układów pomiarowych.
- Mini chłodziarki i lodówki turystyczne - tu liczy się prostota, zasilanie DC i brak hałasu.
- Laboratoria i prototypy - w komorach testowych, małych termostatach i układach, które wymagają dokładniejszej kontroli temperatury.
- Hobby i instalacje pomocnicze - na przykład terraria, małe komory chłodzące albo niszowe projekty zasilane z akumulatora lub fotowoltaiki.
Nie traktowałbym go jednak jako zamiennika klimatyzacji, ogrzewania pomieszczeń albo sposobu na chłodzenie dużej mocy. Gdy skala rośnie, lepiej sprawdzają się inne technologie, bo tutaj granicą staje się nie sama elektronika, ale ilość ciepła, którą trzeba odprowadzić.
Jak dobrać moduł, zasilanie i odprowadzanie ciepła
W dobrym projekcie nie zaczynam od modelu, tylko od odpowiedzi na trzy pytania: ile ciepła trzeba odebrać, jak niska ma być temperatura po stronie zimnej i gdzie trafi energia z gorącej strony. Bez tych danych łatwo kupić zbyt duży lub zbyt słaby element i potem walczyć z efektem, który od początku nie miał prawa być satysfakcjonujący.
| Parametr | Co sprawdzam | Dlaczego to ważne |
|---|---|---|
| Obciążenie cieplne | Ile watów ciepła trzeba odebrać z chłodzonego elementu | Bez tego nie da się dobrać sensownej mocy modułu |
| Różnica temperatur | Jak nisko ma spaść temperatura względem otoczenia | Im większy cel, tym trudniej utrzymać stabilny efekt |
| Gorąca strona | Radiator, wentylator albo blok wodny | To tutaj najczęściej przegrywa cały układ |
| Zasilanie | Stabilne napięcie DC i zapas prądowy | Za słabe źródło obcina wydajność i utrudnia sterowanie |
| Izolacja | Uszczelnienie i ochrona przed wilgocią | Przy niskiej temperaturze szybko pojawia się kondensacja |
Ja zostawiam zwykle co najmniej 20-30 procent zapasu prądowego po stronie zasilacza, bo układ pracujący na granicy bardzo szybko robi się niestabilny. Warto też pamiętać, że parametr ΔT max z karty katalogowej oznacza maksymalną różnicę temperatur osiąganą w warunkach laboratoryjnych, a nie obietnicę pracy pod realnym obciążeniem. W praktyce decyduje nie katalog, tylko radiator, docisk i rzeczywiste ciepło do odebrania.
Jeżeli strona zimna ma schodzić poniżej temperatury otoczenia, od razu trzeba przewidzieć kondensację. To nie jest detal, tylko typowy punkt awarii, zwłaszcza w elektronice i małych komorach. Kolejny krok to sprawdzenie, gdzie najczęściej popełnia się błędy montażowe.
Najczęstsze błędy przy montażu i sterowaniu
Widziałem już układy, które „nie działały”, choć winny był nie sam moduł, tylko montaż. To zwykle kilka powtarzalnych błędów, które obniżają wydajność bardziej niż słaby model z katalogu.
- Za mały radiator po gorącej stronie - ciepło nie ma gdzie uciec, więc zimna strona przestaje być zimna.
- Brak pasty termicznej albo zły docisk - powstaje słaby kontakt cieplny i moduł pracuje w gorszych warunkach niż powinien.
- Zasilacz bez zapasu prądowego - napięcie siada, a układ traci stabilność i przewidywalność.
- Brak izolacji termicznej - chłód „ucieka” do otoczenia, więc urządzenie walczy samo ze sobą.
- Ignorowanie punktu rosy - na zimnej powierzchni skrapla się woda, co w elektronice kończy się bardzo źle.
- Próba chłodzenia zbyt dużego obciążenia - moduł jest po prostu za mały do zadania, niezależnie od marketingu.
Najbardziej podstępny błąd to oczekiwanie, że sam element „zrobi chłód”. Nie zrobi, jeśli gorąca strona jest przegrzana. Właśnie dlatego warto zestawić to rozwiązanie z innymi metodami chłodzenia, zanim ktoś podejmie decyzję zakupową.
Jak wypada na tle innych sposobów chłodzenia
Patrzę na to bardzo praktycznie: jeśli potrzebujesz po prostu obniżyć temperaturę elektroniki, często wygrywa klasyczny radiator z wentylatorem. Jeśli potrzebujesz precyzji, ciszy i możliwości pracy poniżej temperatury otoczenia, moduł termoelektryczny ma przewagę. Ferrotec słusznie podkreśla, że to aktywne chłodzenie, podczas gdy zwykły radiator działa pasywnie.
| Rozwiązanie | Plusy | Minusy | Kiedy wygrywa |
|---|---|---|---|
| Moduł termoelektryczny | Cichy, kompaktowy, bez ruchomych części, działa też poniżej temperatury otoczenia | Niska sprawność, wymaga dobrego radiatora, źle znosi błędy montażu | Małe, precyzyjne i dobrze kontrolowane zastosowania |
| Radiator pasywny | Tani, prosty, bez zasilania | Ograniczona skuteczność, brak aktywnej regulacji | Elektronika o umiarkowanej mocy strat |
| Wentylator z radiatorem | Dobry stosunek ceny do efektu, prosta instalacja | Hałas, ruchome części, kurz | Większość typowych zadań chłodzenia elektroniki |
| Układ sprężarkowy | Duża wydajność i dobra sprawność przy większej skali | Większy, bardziej złożony, droższy | Chłodzenie większych objętości i większych obciążeń |
W praktyce bardzo często okazuje się, że prostsze rozwiązanie daje lepszy efekt całkowity. Jeśli nie potrzebujesz temperatury niższej od otoczenia, nie walcz z fizyką na siłę. To właśnie ten moment, w którym warto przejść od teorii do decyzji, czy taki układ w ogóle ma sens w konkretnym projekcie.
Kiedy ten układ ma sens w domu, warsztacie i instalacjach niskonapięciowych
Najlepiej widzę go tam, gdzie liczy się punktowe chłodzenie, zasilanie z DC i ograniczona skala zadania. W instalacjach domowych, warsztatowych czy off-gridowych może być użyteczny, ale tylko wtedy, gdy oczekiwania są realistyczne.
- Tak - małe komory chłodzące, sterowniki, czujniki, układy laboratoryjne, mini chłodziarki, obudowy zasilane z akumulatora lub fotowoltaiki.
- Tak - tam, gdzie ważne są cisza, brak drgań i możliwość precyzyjnej regulacji temperatury.
- Nie - do chłodzenia całego pomieszczenia, dużych obciążeń cieplnych albo jako sposób na oszczędne ogrzewanie domu.
- Nie - jeśli nie masz miejsca na radiator, wentylację i kontrolę wilgoci.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby taka: licz cały układ, nie sam moduł. W projektach zasilanych energią z baterii lub PV każda strata na gorącej stronie wraca podwójnie, bo najpierw ją pobierasz z magazynu energii, a potem jeszcze musisz ją skutecznie wyrzucić do otoczenia. Gdy zadanie jest małe, precyzyjne i dobrze odprowadzone termicznie, takie rozwiązanie naprawdę potrafi być użyteczne. Gdy ma zastąpić tanią i wydajną klimatyzację, zwykle kończy się rozczarowaniem.
