W układach zasilania i automatyki jeden mały element potrafi przesądzić o sprawności, hałasie i odporności na zakłócenia. Chodzi o dławik, czyli cewkę używaną do ograniczania zmian prądu albo magazynowania energii w polu magnetycznym; spotkasz go w przetwornicach, falownikach PV, zasilaczach LED i filtrach EMI. Poniżej rozkładam temat na praktyczne części: jak działa, gdzie jest potrzebny, jak go dobrać i czego nie pomylić przy zakupie lub wymianie.
Najważniejsze informacje, które warto mieć od razu pod ręką
- To element bierny, który przeciwstawia się szybkim zmianom prądu i przechowuje energię w polu magnetycznym.
- W przetwornicach impulsowych odpowiada za wygładzanie prądu, a w filtrach za tłumienie zakłóceń.
- Przy doborze liczy się nie tylko indukcyjność, ale też prąd nasycenia, rezystancja uzwojenia i temperatura pracy.
- Zbyt mały zapas prądowy kończy się spadkiem indukcyjności, większym tętnieniem i grzaniem układu.
- W instalacjach PV, pompach ciepła i falownikach najczęściej wygrywa nie „największy” element, tylko ten dopasowany do częstotliwości i realnego obciążenia.
Jak działa ten element i dlaczego nie przepuszcza nagłych zmian prądu
W praktyce to element, który mówi prądowi „zwolnij”. Gdy przez uzwojenie płynie prąd, wytwarza się pole magnetyczne, a energia zostaje w nim czasowo zmagazynowana. Jeśli prąd próbuje zmienić się skokowo, element stawia temu opór, bo zgodnie z zależnością V = L · di/dt większa indukcyjność oznacza silniejszą reakcję na gwałtowną zmianę prądu.
Dlaczego w obwodzie stałoprądowym zachowuje się inaczej niż rezystor
Przy stałym prądzie idealna cewka nie zamienia energii w ciepło, ale rzeczywisty układ nigdy nie jest idealny. Zawsze występuje rezystancja uzwojenia, straty w rdzeniu i pewne nagrzewanie. Dlatego w praktyce nie wystarczy patrzeć na samą wartość indukcyjności w mikrohenrach czy milihenrach. Trzeba jeszcze sprawdzić, ile prądu element przeniesie bez utraty parametrów.
Co dzieje się, gdy rdzeń wchodzi w nasycenie
To moment, w którym układ przestaje zachowywać się przewidywalnie. Przy zbyt dużym prądzie rdzeń nie jest już w stanie skutecznie podtrzymywać pola magnetycznego, więc indukcyjność spada, tętnienie rośnie, a sprawność leci w dół. W notach projektowych producentów, takich jak Texas Instruments, często przyjmuje się, że prąd nasycenia odpowiada poziomowi, przy którym indukcyjność spada do około 70% wartości nominalnej. To bardzo użyteczny punkt odniesienia, bo od razu pokazuje, że nominalna wartość z katalogu nie mówi wszystkiego.
Ta logika działania najlepiej tłumaczy, dlaczego ten element tak dobrze sprawdza się w przetwornicach i filtrach. A właśnie tam spotyka się go najczęściej w instalacjach, które mają pracować cicho i bez strat.
Gdzie spotkasz go w elektronice mocy i instalacjach energetycznych
W systemach energetycznych i automatyce ten element nie jest dodatkiem „na wszelki wypadek”. On rozwiązuje bardzo konkretne problemy: ogranicza pulsację prądu, zmniejsza emisję zakłóceń i stabilizuje pracę układów z przełączaniem impulsowym. Ja najczęściej patrzę na niego jako na część większego układu, a nie osobny komponent bez kontekstu.
| Zastosowanie | Rola w układzie | Co daje w praktyce |
|---|---|---|
| Przetwornice buck i boost | Magazynowanie energii i wygładzanie prądu | Mniejsze tętnienia, lepsza sprawność, stabilniejsze napięcie wyjściowe |
| Falowniki fotowoltaiczne | Ograniczanie zmian prądu i filtracja zakłóceń | Niższe EMI, spokojniejsza praca po stronie AC i DC |
| Pompy ciepła i sterowniki silników | Tłumienie zakłóceń przewodzonych | Mniej problemów z kompatybilnością elektromagnetyczną i mniej fałszywych resetów elektroniki |
| Zasilacze LED i ładowarki | Utrzymanie prądu w bezpiecznym zakresie | Stabilniejsze świecenie, mniejsze pulsowanie i dłuższa żywotność układu |
| Filtry EMI na wejściu zasilania | Blokowanie szumu wspólnego i różnicowego | Mniej zakłóceń wracających do sieci lub do sąsiednich urządzeń |
Przeczytaj również: Ile kosztuje instalacja elektryczna w domu? Sprawdź ceny 2026
Filtr EMI to nie jest ozdoba w schemacie

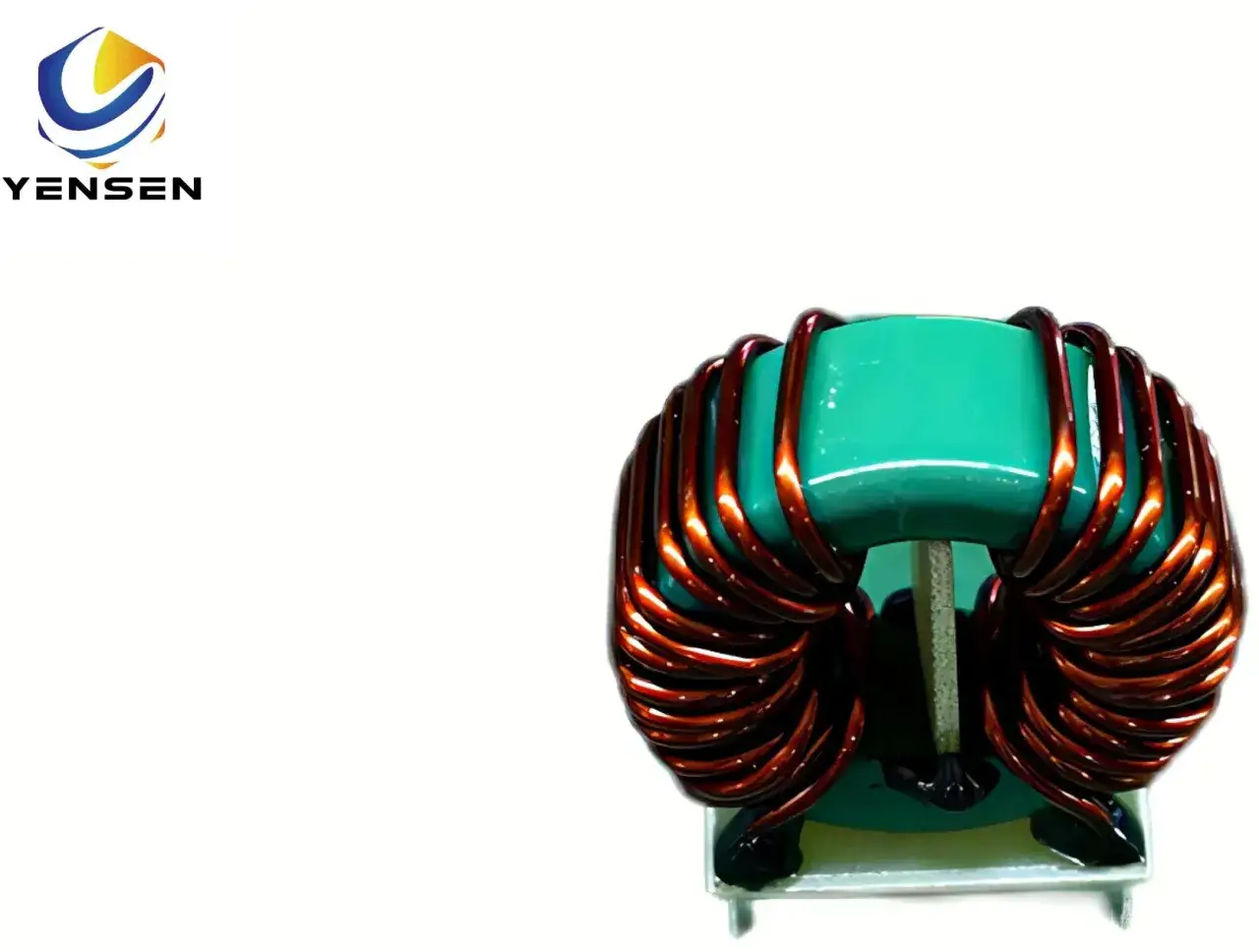

W układach sieciowych bardzo często pracują dławiki skompensowane prądowo. Ich dwa uzwojenia są na wspólnym rdzeniu, ale dla zakłóceń wysokiej częstotliwości działają jak skuteczna bariera. W praktyce taki filtr może mocno tłumić szum w szerokim zakresie częstotliwości, nawet od dziesiątek do setek MHz, zależnie od konstrukcji. To właśnie dlatego w nowoczesnych falownikach, ładowarkach i urządzeniach domowych z przetwornicami taki element robi dużą różnicę, choć na pierwszy rzut oka wygląda niepozornie.
W obiektach z fotowoltaiką, automatyką grzewczą i napędami elektrycznymi widać to szczególnie wyraźnie: im bardziej „poszarpany” przebieg prądu, tym większa potrzeba filtrowania i magazynowania energii. I to prowadzi do najważniejszego pytania praktycznego, czyli jak dobrać właściwy parametr bez strzelania na ślepo.
Jak dobrać właściwy element do przetwornicy lub filtra
Ja zawsze zaczynam od warunków pracy, a nie od gabarytu. Jeśli ktoś dobiera element tylko po rozmiarze albo po tym, że „pasuje do płytki”, zwykle kończy z grzaniem, hałasem albo spadkiem sprawności. W przetwornicach impulsowych, szczególnie w układach buck, często przyjmuje się tętnienie prądu rzędu 20-30% prądu obciążenia, a czasem 20-40%, jeśli priorytetem jest mniejszy rozmiar albo szybsza odpowiedź układu.
| Parametr | Co oznacza | Na co patrzeć |
|---|---|---|
| Indukcyjność | Określa, jak mocno element ogranicza zmiany prądu | Za mała zwiększa tętnienia, za duża może spowolnić reakcję układu i zwiększyć rozmiar |
| Prąd nasycenia | Granica, po której indukcyjność zaczyna wyraźnie spadać | Musi mieć zapas ponad maksymalny prąd roboczy, najlepiej także ponad krótkie piki |
| Rezystancja uzwojenia | Straty miedziane | Niższa zwykle oznacza lepszą sprawność i mniejsze grzanie |
| Rodzaj rdzenia | Wpływa na zachowanie przy różnych częstotliwościach | Ferryt, proszek metaliczny, rdzeń ze szczeliną - każdy ma inny kompromis między stratami a nasyceniem |
| Ekranowanie | Poziom emisji zakłóceń i podatność na sprzęganie z otoczeniem | W układach wrażliwych często lepszy jest wariant ekranowany |
| Temperatura pracy | Zakres, w którym parametry pozostają bezpieczne | W zamkniętej obudowie i przy słabej wentylacji trzeba zostawić większy zapas |
W praktyce najwięcej mówi mi nie jedna liczba, tylko cała charakterystyka katalogowa: indukcyjność przy prądzie DC, wykres spadku parametrów i wzrost temperatury przy obciążeniu. Jeśli producent podaje prąd jako wartość zdefiniowaną przez wzrost temperatury o 40°C, traktuję to jako sygnał, że trzeba pilnować marginesu termicznego, a nie tylko matematycznej zgodności z opisem z katalogu.
To samo dotyczy filtrów EMI. Jeśli celem jest tłumienie zakłóceń po stronie sieci, liczy się nie tylko sama indukcyjność, ale też impedancja w interesującym zakresie częstotliwości i straty przy prądzie stałym. Dwa elementy o podobnej wartości nominalnej mogą zachowywać się zupełnie inaczej w realnym układzie.
Gdy te parametry są już jasne, zostaje druga warstwa tematu: błędy, które psują nawet dobrze zaprojektowany układ.
Najczęstsze błędy przy wymianie i diagnozie
W serwisie i przy modernizacji instalacji widzę te same pomyłki wracające jak bumerang. Najczęściej nie chodzi o wadliwy element, tylko o złe założenie na etapie doboru.
- Patrzenie wyłącznie na indukcyjność. Sama wartość L nic nie daje, jeśli element wchodzi w nasycenie przy rzeczywistym prądzie pracy.
- Ignorowanie temperatury. Dławik może działać poprawnie na stole, a w zamkniętej obudowie falownika albo sterownika już nie.
- Mieszanie filtracji z transformacją. Cewka i transformator wyglądają podobnie, ale mają inne zadania i inne obciążenia.
- Podmiana „na oko”. Ten sam rozmiar obudowy nie oznacza tej samej charakterystyki częstotliwościowej ani tego samego prądu nasycenia.
- Brak uwzględnienia EMI. Element może działać elektrycznie poprawnie, a mimo to pogarszać kompatybilność elektromagnetyczną całego urządzenia.
- Pomiar tylko małym miernikiem. Wartość zmierzona przy niewielkim prądzie nie mówi, jak komponent zachowa się przy obciążeniu DC i pod tętnieniem.
Jeśli mam wskazać jeden szczególnie kosztowny błąd, to jest nim za mały zapas prądowy. To on najczęściej prowadzi do łańcucha problemów: większego tętnienia, nagrzewania, hałasu, a w końcu niestabilności całego zasilania. W urządzeniach pracujących długo, jak falowniki PV czy sterowniki pomp ciepła, taki błąd wraca szybciej niż w zwykłym układzie laboratoryjnym.
Kiedy te pułapki są już nazwane, zostaje ostatni krok: co sprawdzić, żeby element nie tylko działał, ale działał bezpiecznie przez lata.
Co sprawdzam przed wymianą w falowniku, zasilaczu albo sterowniku
Przy elementach pracujących w elektronice mocy nie ufam samemu oznaczeniu z obudowy. Zanim zaakceptuję zamiennik, sprawdzam trzy rzeczy: prąd nasycenia, zachowanie indukcyjności przy DC bias i warunki termiczne. Dopiero potem patrzę na gabaryt i cenę, bo te dwie ostatnie rzeczy są najmniej ważne, jeśli układ ma się nie rozjechać po kilku godzinach pracy.
- Jeśli układ pracuje w PV albo w napędzie, zostawiam zapas prądowy, bo obciążenie nie jest idealnie stałe.
- Jeśli celem jest filtr EMI, sprawdzam impedancję w paśmie zakłóceń, a nie tylko nominalne L.
- Jeśli urządzenie ma słabą wentylację, traktuję temperaturę jako parametr pierwszej ligi, nie dodatek do noty katalogowej.
W praktyce najlepsze rezultaty daje podejście proste i uczciwe: nie szukać „najmocniejszego” elementu, tylko takiego, który pasuje do prądu, częstotliwości, strat i temperatury konkretnego układu. Jeśli to zrobisz, cewka przestaje być tajemniczym komponentem z noty katalogowej, a staje się dokładnie tym, czym ma być: stabilnym, przewidywalnym elementem całej instalacji.
