W praktyce odczyt napięcia najczęściej mówi nie tyle o samym urządzeniu, ile o jego aktualnym stanie: naładowaniu, obciążeniu i kondycji ładowania. Gdy wynik jest zaniżony albo skacze bez wyraźnego powodu, szybko można odróżnić zwykłe rozładowanie od problemu z alternatorem, prostownikiem lub samym akumulatorem. Poniżej rozkładam ten temat na proste liczby, typowe zakresy i kilka zasad, które naprawdę pomagają w diagnozie.
Najważniejsze liczby i zasady, które pozwalają szybko ocenić stan akumulatora
- Naładowany akumulator kwasowo-ołowiowy w spoczynku zwykle pokazuje około 12,6-12,8 V.
- W czasie ładowania instalacja 12 V najczęściej pracuje w zakresie 13,8-14,4 V, a niektóre AGM i żelowe mają nieco inne zalecenia producenta.
- Pomiar wykonuj po odpoczynku albo po odłączeniu ładowarki, bo świeży odczyt bywa zawyżony.
- Wartość poniżej około 12,4 V to sygnał, że bateria jest niedoładowana lub już słabnie.
- W większych systemach fotowoltaicznych 24 V i 48 V ograniczają prąd, straty i grzanie przewodów.
Co naprawdę mówi odczyt napięcia
Na początek rozróżniam trzy sytuacje, bo bez tego łatwo wyciągnąć fałszywy wniosek. Napięcie nominalne to tylko wartość katalogowa, więc „12 V” nie oznacza, że akumulator zawsze ma dokładnie 12,0 V. W praktyce odczyt zależy od tego, czy bateria odpoczywa, właśnie się ładuje, czy zasila odbiornik.
- W stanie spoczynku napięcie mówi głównie o poziomie naładowania.
- Podczas ładowania pokazuje, czy prostownik albo alternator pracuje poprawnie.
- Pod obciążeniem ujawnia kondycję wewnętrzną, czyli to, jak bardzo bateria „siada” przy większym poborze prądu.
Ja zawsze zaczynam właśnie od tej trójki, bo jeden pomiar bez kontekstu prawie niczego nie dowodzi. Żeby to ocenić sensownie, trzeba znać typowe wartości spoczynkowe.
Jakie wartości są typowe w spoczynku
W klasycznym akumulatorze kwasowo-ołowiowym, mierzonego po odpoczynku i bez obciążenia, zakres około 12,6-12,8 V uznaję za zdrowy punkt odniesienia. Poniżej tej granicy zaczyna się strefa, w której bateria jest coraz słabiej naładowana albo traci sprawność. Taki prosty próg bardzo ułatwia pierwszą ocenę.
| Odczyt po odpoczynku | Co zwykle oznacza | Co zrobiłbym dalej |
|---|---|---|
| 12,7-12,8 V | Bateria jest zwykle dobrze naładowana | Obserwuję tylko, jeśli problem wraca |
| 12,5-12,6 V | Stan dobry, ale nie idealny | Sprawdzam, czy układ ładowania dopełnia energię |
| 12,3-12,4 V | Wyraźne niedoładowanie | Doładowuję i weryfikuję, skąd bierze się spadek |
| 12,1-12,2 V | Akumulator jest mocno osłabiony | Liczyłbym się z problemami przy rozruchu |
| 12,0 V i mniej | Stan krytyczny, bardzo niski poziom energii | Trzeba ładować możliwie szybko |
| Około 10,5 V i mniej | Głębokie rozładowanie, ryzyko trwałego uszkodzenia | Nie odkładałbym tego na później |
Warto pamiętać, że to są wartości orientacyjne dla baterii kwasowo-ołowiowych, w tym wielu AGM i żelowych. Technologia ma znaczenie - dla litowo-żelazowych magazynów energii ten sam odczyt nie mówi już tego samego, więc nie wolno ich porównywać jednym szablonem. Kiedy już mam punkt odniesienia, sprawdzam, czy sam pomiar nie był zafałszowany.
Jak mierzyć napięcie bez przekłamań
Najwięcej błędów widzę nie w samym akumulatorze, tylko w sposobie pomiaru. Wystarczy kilka minut po ładowaniu albo pomiar na pracującym układzie i wynik przestaje być miarodajny. Dlatego robię to w uporządkowany sposób.
- Odłączam ładowarkę albo wyłączam silnik i czekam, aż bateria trochę odpocznie.
- Jeśli to możliwe, daję jej 2-3 godziny przerwy, bo świeży odczyt bywa zawyżony przez ładunek powierzchniowy, czyli chwilowy efekt po ładowaniu.
- Multimetr ustawiam na pomiar napięcia stałego, a nie prądu.
- Sondy przykładam bezpośrednio do biegunów lub zacisków, a nie do przypadkowego punktu na przewodzie.
- Odczyt porównuję z warunkami: temperaturą, obciążeniem i tym, co działo się chwilę wcześniej.
Najczęstszy błąd jest banalny: ktoś mierzy zaraz po przejażdżce albo po końcu ładowania i uznaje, że bateria jest świetna, bo pokazuje 12,9 V. To jeszcze nic nie znaczy. Dopiero spokojny pomiar i powtarzalność wyniku dają sensowną odpowiedź, a z niej już krok do oceny ładowania.
Co pokazuje ładowanie i alternator
Gdy silnik pracuje albo prostownik aktywnie ładuje, napięcie powinno być wyraźnie wyższe niż w spoczynku. Dla większości instalacji 12 V sensowny zakres to około 13,8-14,4 V przy temperaturze odniesienia 25°C. Jeśli widzę niższy wynik, zaczynam podejrzewać niedoładowanie; jeśli wyższy, rośnie ryzyko przeładowania.
| Stan pracy | 12 V | 24 V | 48 V | Co to zwykle oznacza |
|---|---|---|---|---|
| Spoczynek po pełnym naładowaniu | 12,6-12,8 V | 25,2-25,6 V | 50,4-51,2 V | Punkt odniesienia dla pomiaru bez obciążenia |
| Ładowanie / absorpcja | 13,8-14,4 V | 27,6-28,8 V | 55,2-57,6 V | Typowy zakres pracy układu ładowania |
| Podtrzymanie | 13,2-13,8 V | 26,4-27,6 V | 52,8-55,2 V | Tryb konserwacji lub pracy buforowej |
W praktyce nie trzymam się jednej liczby jak dogmatu, bo producenci AGM, żelowych i różnych kontrolerów PV potrafią podawać nieco inne nastawy. Najważniejsze jest to, by układ nie ładował zbyt nisko przez długi czas ani nie pompował zbyt wysokiego napięcia bez kontroli temperatury. To prowadzi nas do pytania, dlaczego ten sam akumulator potrafi raz wyglądać na dobry, a raz na słaby.
Dlaczego ten sam akumulator pokazuje inne liczby
Na napięcie wpływa kilka rzeczy jednocześnie, i właśnie dlatego sam woltomierz nie zawsze wystarcza. Ja patrzę na wynik jako na wskazówkę, a nie wyrok.
- Temperatura - na mrozie napięcie spoczynkowe spada, a w cieple rośnie. To normalne zjawisko, nie od razu awaria.
- Obciążenie - rozrusznik, przetwornica albo większy odbiornik potrafią chwilowo mocno zbić odczyt.
- Ładunek powierzchniowy - po ładowaniu wynik bywa sztucznie wysoki i potrafi zmylić nawet przyzwoity miernik.
- Zużycie - starszy akumulator może jeszcze pokazywać poprawne napięcie bez obciążenia, ale pod prądem szybko „siada”, bo ma większą rezystancję wewnętrzną.

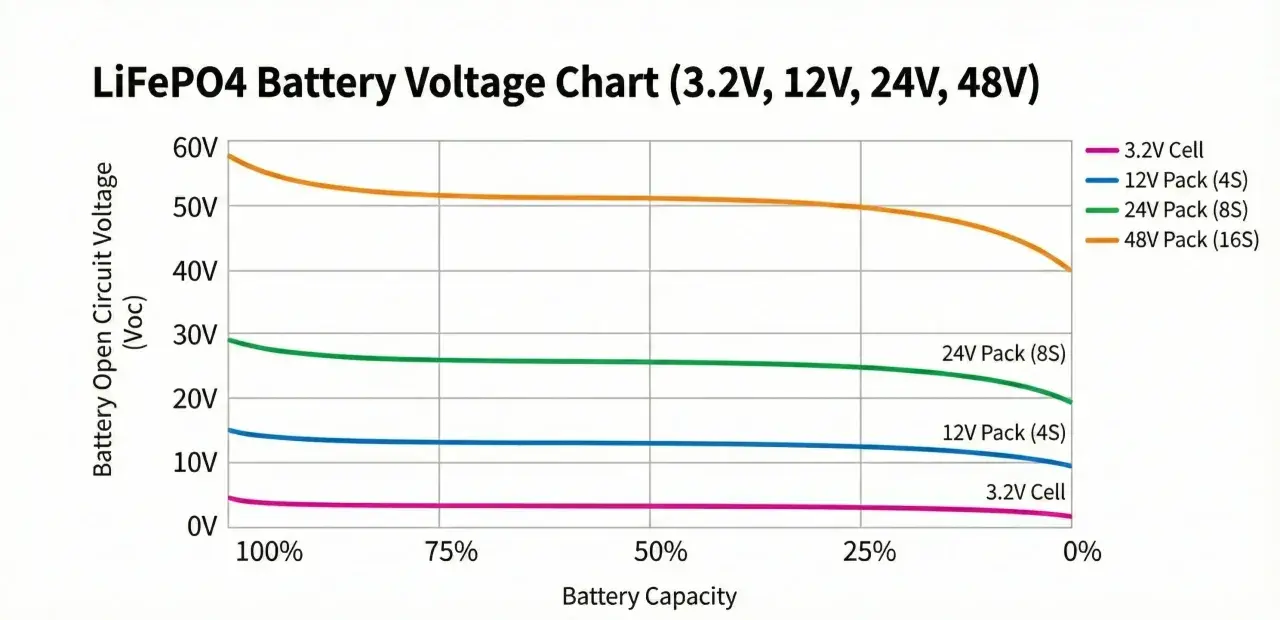

- Chemia - LiFePO4 zachowuje się inaczej niż klasyczny ołowiowy, więc jego stan energii trzeba oceniać ostrożniej.
To właśnie dlatego nie lubię oceniać baterii po jednym numerze. Jeśli mam wątpliwości, sprawdzam też, jak zachowuje się cały układ zasilania, bo w instalacjach PV i off-grid to często ważniejsze niż sam akumulator.
Jak napięcie wpływa na instalacje 12 V, 24 V i 48 V
W systemach fotowoltaicznych i magazynach energii napięcie nie służy tylko do „nazwania” instalacji. Im wyższe napięcie przy tej samej mocy, tym niższy prąd, a to oznacza mniejsze straty na kablach, mniej grzania i zwykle prostsze prowadzenie okablowania. To jeden z powodów, dla których w większych układach coraz częściej spotykam 48 V.
| Moc odbioru | Przy 12 V | Przy 24 V | Przy 48 V |
|---|---|---|---|
| 1 kW | około 83 A | około 42 A | około 21 A |
| 2 kW | około 167 A | około 83 A | około 42 A |
| 3 kW | około 250 A | około 125 A | około 63 A |
Różnica jest bardzo praktyczna: przy 12 V prądy szybko stają się ogromne, więc rosną wymagania wobec przewodów, zabezpieczeń i zacisków. Przy 24 V da się jeszcze zbudować sensowny układ do kampera, małego domu lub prostej autonomii, a 48 V lepiej sprawdza się tam, gdzie mocy jest więcej i liczy się sprawność całego toru zasilania. Jeśli ktoś projektuje magazyn energii do domu lub rozbudowaną instalację PV, ja zwykle zaczynam właśnie od tego pytania, a dopiero potem dobieram baterie i sterowanie. Gdy te zależności są jasne, łatwiej ocenić, czy problem dotyczy akumulatora, przewodów czy regulatora.
Co sprawdzam, zanim uznam akumulator za zużyty
Jeżeli wynik wygląda źle, nie wymieniam baterii od razu. Najpierw sprawdzam kilka prostych rzeczy, bo bardzo często winny jest układ, a nie sam akumulator.
- Czy pomiar był wykonany po odpoczynku, a nie tuż po ładowaniu lub jeździe.
- Czy alternator albo prostownik daje właściwe napięcie.
- Czy klemy, przewody i masa są czyste oraz dobrze dokręcone.
- Czy akumulator nie siada wyraźnie pod obciążeniem, mimo że w spoczynku wygląda przyzwoicie.
- Czy w systemie litowym nie blokuje pracy BMS albo źle ustawiony kontroler ładowania.
Takie podejście oszczędza czas i pieniądze, bo pozwala oddzielić zwykłe niedoładowanie od rzeczywistego zużycia. W praktyce właśnie to daje najlepszy efekt: nie samo patrzenie na odczyt, ale zestawienie go z warunkami pomiaru, typem baterii i zachowaniem całej instalacji. Jeśli te trzy rzeczy są zgodne, diagnoza zwykle staje się prosta.
