Układy z cewką i rdzeniem ferromagnetycznym są podstawą wielu prostych, ale bardzo skutecznych rozwiązań w elektryce. W praktyce liczy się nie tylko to, że przyciągają element mechaniczny, ale też jak są zbudowane, kiedy pracują pewnie i co może je przegrzać albo uszkodzić. Poniżej wyjaśniam to bez zbędnej teorii, z naciskiem na działanie, dobór i typowe zastosowania w instalacjach oraz automatyce budynkowej.
Kluczowe informacje w skrócie
- Pole magnetyczne powstaje tylko wtedy, gdy płynie prąd, a jego siła zależy od liczby zwojów, natężenia i rdzenia.
- Szczelina powietrzna ma ogromne znaczenie - im mniejsza, tym łatwiej uzyskać większą siłę przyciągania.
- W praktyce spotkasz ten układ w przekaźnikach, stycznikach, zamkach, zaworach i elementach automatyki grzewczej.
- Dla zasilania stałego potrzebne jest tłumienie przepięć, a przy przemiennym trzeba liczyć się z inną charakterystyką pracy i stratami.
- Najczęstsze problemy to zły dobór napięcia, przegrzewanie cewki, brak zabezpieczenia i zbyt duży luz mechaniczny.
Jak działa elektromagnes i dlaczego rdzeń ma znaczenie

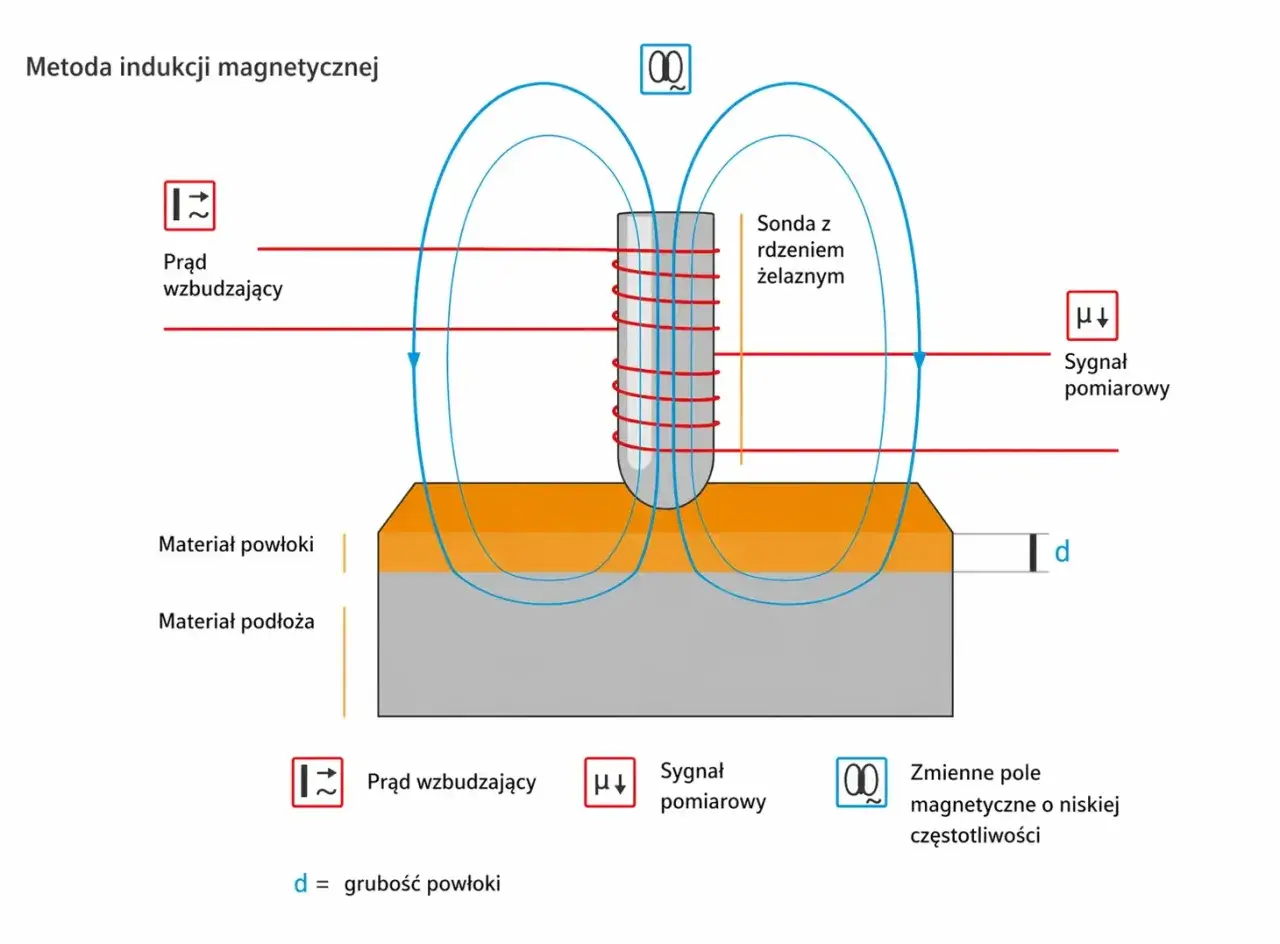

Najprościej tłumaczę to tak: prąd płynący przez zwoje przewodu tworzy pole magnetyczne, a rdzeń z materiału ferromagnetycznego to pole wzmacnia i porządkuje. Dzięki temu niewielki prąd może wywołać wyraźną siłę przyciągania, która porusza trzpień, kotwicę albo inny element wykonawczy.
Ważne jest też to, że taki układ nie działa „sam z siebie” jak magnes trwały. Pole istnieje tylko podczas zasilania, więc po odcięciu prądu całość wraca do stanu spoczynkowego albo robi to sprężyna, jeśli konstrukcja ją przewiduje. To właśnie dlatego rozwiązanie jest tak przydatne w automatyce - można je łatwo sterować sygnałem elektrycznym.
Na siłę wpływa jeszcze nasycenie magnetyczne rdzenia, czyli moment, w którym dokładanie kolejnych zwojów lub prądu daje coraz mniejszy efekt. W praktyce nie chodzi więc o „jak najwięcej wszystkiego”, tylko o rozsądny dobór parametrów. Stąd już tylko krok do tego, z jakich części taki układ w ogóle się składa.

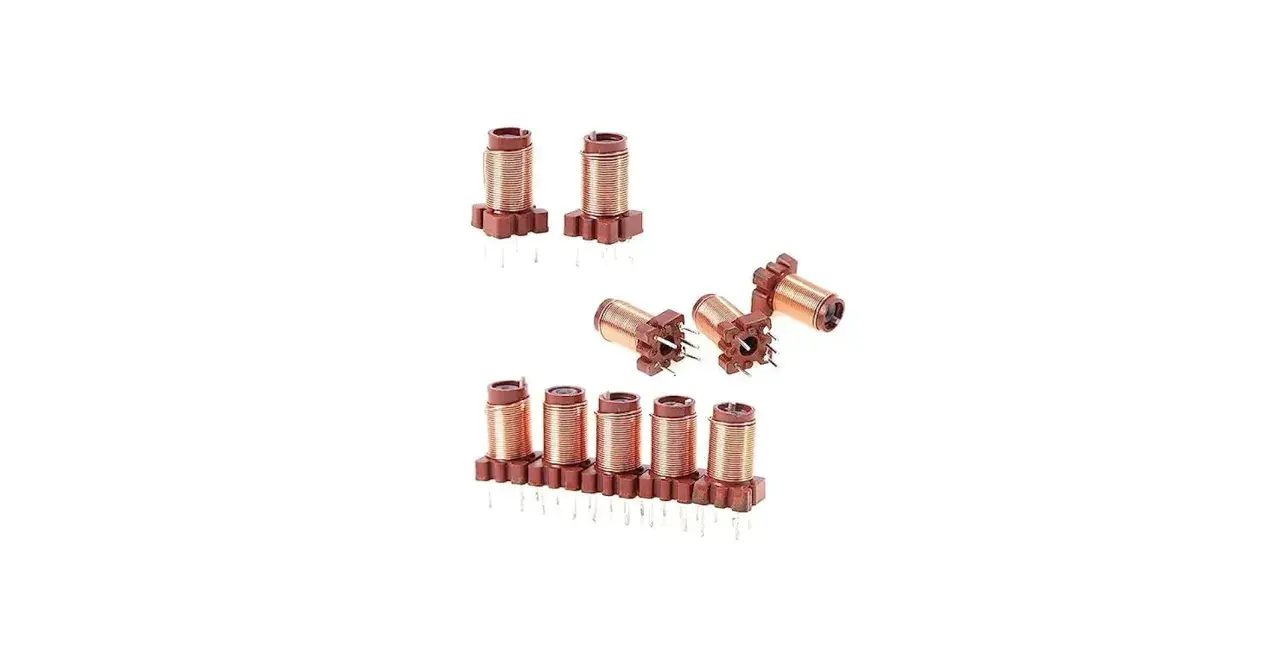

Z czego składa się taki układ
Każdy element ma tu swoje zadanie, a pominięcie któregokolwiek szybko odbija się na sile, temperaturze albo trwałości. Poniżej zestawiam najważniejsze części i ich rolę.
| Element | Za co odpowiada | Na co zwracam uwagę |
|---|---|---|
| Cewka | Zamienia energię elektryczną w pole magnetyczne | Rezystancja, izolacja, nagrzewanie i liczba zwojów |
| Rdzeń ferromagnetyczny | Wzmacnia i zagęszcza pole | Materiał, kształt, podatność na nasycenie |
| Kotwica lub trzpień | Przenosi ruch na część mechaniczną | Tarcie, luz i prowadzenie |
| Sprężyna powrotna | Odpowiada za powrót po zaniku zasilania | Siła powrotu i trwałość zmęczeniowa |
| Obudowa i izolacja | Chronią przed uszkodzeniem i wpływem otoczenia | Temperatura pracy, wilgoć i klasa ochrony |
Jeśli miałbym wskazać jeden element, który najczęściej jest niedoceniany, byłaby to szczelina powietrzna. To ona potrafi „zabić” dużą część siły, nawet jeśli cewka wygląda na mocną. Dlatego dalej warto rozróżnić odmiany zasilania i sposób pracy, bo od tego zależy realna skuteczność całego rozwiązania.
Kiedy lepszy jest wariant prądu stałego, a kiedy przemiennego
Nie każda cewka pracuje w tych samych warunkach. W praktyce spotykam trzy podejścia: zasilanie stałe, przemienne oraz rozwiązania bistabilne, które utrzymują stan bez ciągłego poboru energii. Każde z nich ma sens w innym miejscu.
| Wariant | Zalety | Ograniczenia | Najczęstsze zastosowanie |
|---|---|---|---|
| Prąd stały | Cicha praca, łatwe sterowanie elektroniką | Wymaga tłumienia przepięć przy wyłączaniu | Zawory, zamki, małe napędy, automatyka niskonapięciowa |
| Prąd przemienny | Proste zasilanie z sieci i dobra współpraca z wieloma stycznikami | Może buczeć, grzać się i wymagać innego zabezpieczenia | Styczniki, przekaźniki, większe elementy wykonawcze |
| Bistabilny | Nie pobiera energii do utrzymania stanu | Bardziej złożony sterownik i precyzyjniejszy mechanizm | Układy oszczędzające energię, zamki, liczniki, automatyka specjalna |
W instalacjach, które mają pracować długo i bezobsługowo, szczególnie cenię rozwiązania bistabilne albo dobrze dobrane układy stałoprądowe. Z kolei tam, gdzie ważna jest prostota i szybkie przełączanie, przemienny wariant nadal ma swoje miejsce. To prowadzi do najciekawszego praktycznie pytania: gdzie takie elementy faktycznie spotyka się w elektryce i automatyce budynkowej.
Gdzie spotykam go w elektryce i automatyce budynkowej
Najczęściej nie chodzi o sam ruch dla ruchu, tylko o szybkie i pewne sterowanie obwodem albo medium. W budynkach i instalacjach technicznych ten typ napędu pojawia się częściej, niż wiele osób przypuszcza.
- Przekaźniki i styczniki - przełączają obwody sterowania i zasilania, często z bardzo dużą częstotliwością pracy.
- Elektrozawory - otwierają lub zamykają przepływ wody, powietrza, kondensatu albo innych mediów w automatyce instalacyjnej.
- Zamki i blokady - pozwalają odcinać dostęp lub zwalniać mechanizm tylko po podaniu sygnału.
- Dzwonki, sygnalizatory i napędy pomocnicze - wykorzystują szybki ruch kotwicy do prostych, powtarzalnych zadań.
- Automatyka grzewcza - w sterowaniu obiegami, zaworami i zabezpieczeniami ważna jest pewność zadziałania oraz odporność na temperaturę.
Właśnie w takich zastosowaniach widać, że liczy się nie tylko sama siła, ale też szybkość reakcji, kultura pracy i zużycie energii. Jeśli układ ma współpracować z instalacją grzewczą albo elektryczną, bardzo szybko pojawia się kolejne pytanie: co decyduje o jego realnej mocy i nagrzewaniu.
Co naprawdę decyduje o sile, poborze i nagrzewaniu
Na papierze wszystko wygląda prosto, ale w praktyce o efekcie końcowym decyduje kilka rzeczy naraz. Gdy któryś parametr jest źle dobrany, układ może działać słabo albo grzać się bardziej, niż powinien.
- Liczba zwojów - więcej zwojów zwykle oznacza silniejsze pole, ale też większą rezystancję i spadki napięcia.
- Natężenie prądu - podnosi siłę działania, ale równocześnie zwiększa straty cieplne.
- Szczelina powietrzna - im mniejsza, tym lepsze przenoszenie siły; nawet niewielki luz potrafi wiele zepsuć.
- Materiał rdzenia - miękkie materiały ferromagnetyczne łatwo się namagnesowują i szybciej oddają energię po wyłączeniu.
- Cykl pracy - jeśli element ma działać długo bez przerwy, musi mieć zapas termiczny.
W katalogach technicznych zwracam szczególną uwagę na dwa pojęcia: siłę początkową, czyli tę potrzebną do ruszenia mechanizmu z położenia spoczynkowego, oraz siłę końcową, która obowiązuje bliżej końca skoku. To ważne, bo wiele urządzeń „na sucho” wygląda dobrze, ale w realnym montażu potrzebuje znacznie więcej energii. A skoro tak łatwo o rozjazd między teorią a praktyką, warto od razu przejść do błędów, które najczęściej psują cały układ.
Najczęstsze błędy przy podłączaniu i eksploatacji
W tej części zwykle nie ma spektakularnych awarii, tylko drobne zaniedbania, które z czasem robią duży problem. To właśnie one najczęściej skracają żywotność cewki albo wprowadzają niestabilność pracy.
- Zły poziom napięcia - zbyt niskie napięcie osłabia działanie, a zbyt wysokie szybko przegrzewa uzwojenie.
- Brak zabezpieczenia przed przepięciem - przy zasilaniu stałym energia zgromadzona w cewce musi mieć bezpieczną drogę rozładowania, inaczej cierpi elektronika sterująca.
- Ignorowanie temperatury pracy - element, który działa poprawnie na stole, może już po kilkunastu minutach w szafie sterowniczej zachowywać się zupełnie inaczej.
- Za duża szczelina lub przekoszenie mechaniczne - minimalne niedopasowanie potrafi obniżyć siłę bardziej, niż się wydaje.
- Mylenie sposobu zasilania - układ przewidziany do prądu stałego nie powinien być traktowany jak element do sieci przemiennej i odwrotnie.
- Brak marginesu na zabrudzenie i zużycie - kurz, osad, korozja i tarcie robią różnicę szczególnie w instalacjach technicznych.
W przypadku układów stałoprądowych zwykle stosuję prostą zasadę: jeśli wyłączanie ma być bezpieczne dla elektroniki, zabezpieczenie przeciwprzepięciowe trzeba przewidzieć od razu, a nie dopiero po pierwszej awarii. To samo dotyczy mechaniki - jeśli element ma pracować w kotłowni, rozdzielnicy albo przy zaworze, nie wolno liczyć tylko na „fabryczną siłę”. Tu przydaje się już konkretny plan doboru.
Jak dobrać właściwy model i uniknąć kosztownych błędów
Kiedy dobieram taki element do zadania, zaczynam od mechaniki, a dopiero potem przechodzę do elektryki. To zwykle oszczędza najwięcej czasu, bo najgorszy scenariusz to zakup zbyt „mocnego” rozwiązania, które i tak nie pasuje do skoku, napięcia albo warunków pracy.
- Określ wymagany ruch - sprawdź skok, kierunek, czas zadziałania i to, czy mechanizm ma wracać samoczynnie.
- Ustal siłę potrzebną na końcu i na początku pracy - to dwa różne parametry, a pomylenie ich daje złudne poczucie zapasu.
- Dobierz napięcie zasilania do realnego układu - najlepiej tak, by nie było potrzeby prowizorycznych przetwornic lub przypadkowych zasilaczy.
- Sprawdź cykl pracy - element do krótkich impulsów nie zastąpi wersji przeznaczonej do pracy ciągłej.
- Uwzględnij temperaturę, wilgoć i pył - w szafie sterowniczej, kotłowni i pomieszczeniu technicznym warunki bywają bardzo różne.
- Zapewnij właściwe tłumienie przepięć - szczególnie wtedy, gdy sterowanie realizuje elektronika, automat lub moduł przekaźnikowy.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby taka: dobry dobór zaczyna się od zrozumienia obciążenia, a nie od samego napięcia. Wtedy układ pracuje przewidywalnie, nie grzeje się nadmiernie i nie wymaga ciągłych poprawek. To właśnie taki poziom pewności robi różnicę między rozwiązaniem „na chwilę” a elementem, który po prostu działa.
