W elektryce o tym, czy urządzenie działa stabilnie, decyduje napięcie, czyli różnica potencjałów między dwoma punktami obwodu. To samo pojęcie wraca przy gniazdkach, fotowoltaice, zasilaczach i sterowaniu ogrzewaniem, więc jego zrozumienie oszczędza błędów, kosztów i niepotrzebnych awarii. W tym tekście wyjaśniam prosto, czym jest ta wartość, jak odróżnić ją od natężenia i mocy, jak ją mierzyć oraz kiedy staje się realnym problemem dla domowej instalacji.
Najważniejsze rzeczy, które warto wiedzieć od razu
- W elektryce chodzi o różnicę potencjałów, która „napędza” przepływ ładunków.
- W polskich gniazdkach standardem jest 230 V AC i 50 Hz.
- To nie to samo co natężenie ani moc, dlatego te parametry trzeba czytać osobno.
- Miernik pokazuje poprawny wynik tylko wtedy, gdy użyjesz właściwego trybu i podłączysz sondy we właściwy sposób.
- W instalacjach PV, bateriach i automatyce liczy się też biegunowość, spadki na przewodach i dobór zabezpieczeń.

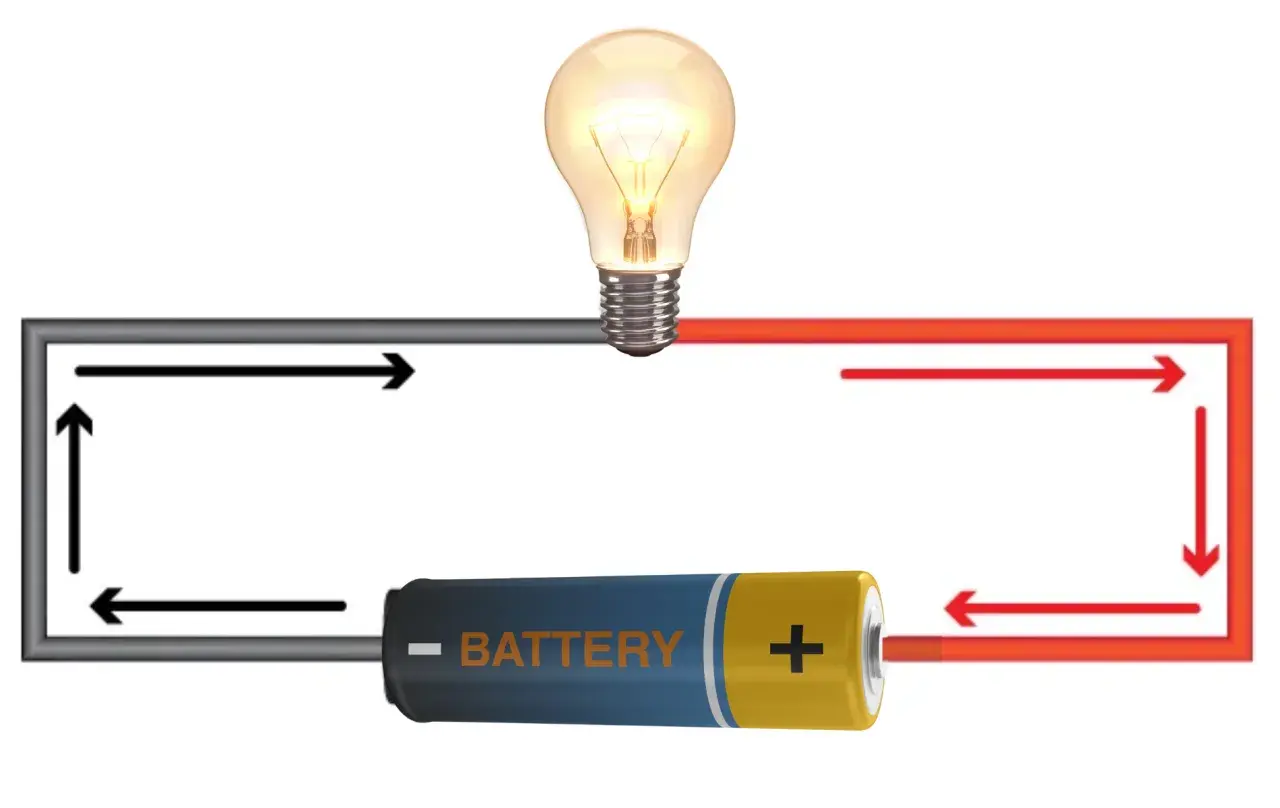

Co oznacza różnica potencjałów w praktyce
Najprościej mówiąc, to ilość energii przypadająca na jednostkowy ładunek. W praktyce traktuję ją jak ciśnienie w instalacji wodnej: sama nie wyjaśnia całego obrazu, ale bez niej ładunki nie mają powodu, by ruszyć. Wielkość tę zapisuje się symbolem U, a mierzy w woltach (V); w fizyce często opisuje ją wzór U = W/q, gdzie W to wykonana praca, a q ładunek.
To ważne rozróżnienie, bo większa różnica potencjałów nie zawsze oznacza większy pobór energii. O tym, ile naprawdę popłynie, decydują jeszcze opór obwodu, konstrukcja odbiornika i warunki pracy źródła. Kiedy to rozumiem, łatwiej mi później wytłumaczyć, skąd bierze się standard domowej sieci i dlaczego nie wszystkie urządzenia mogą działać na tym samym zasilaniu.
Dlaczego w gniazdku mamy 230 V, a nie dowolną wartość
W Polsce i praktycznie całej Europie domową sieć projektuje się wokół 230 V AC i 50 Hz, bo to rozsądny kompromis między stratami w przesyle a wygodą i bezpieczeństwem odbiorców. W praktyce 230 V to wartość skuteczna przebiegu sinusoidalnego, a 50 Hz oznacza 50 okresów na sekundę. Gdyby poziom był dużo niższy, przy tej samej mocy płynęłyby większe prądy, a gdyby był dużo wyższy, wzrosłyby wymagania izolacyjne i koszty ochrony.
| Przykład zastosowania | Typowy poziom | Dlaczego właśnie taki |
|---|---|---|
| Ładowarki i mała elektronika | 5 V DC | Wystarcza do zasilania prostych układów i ładowania urządzeń mobilnych |
| Oświetlenie LED i automatyka | 12 V lub 24 V DC | Łatwo zasilać czujniki, sterowniki i krótkie odcinki przewodów |
| Domowa sieć | 230 V AC | Dobry balans między stratami, wygodą i kompatybilnością sprzętu |
| Urządzenia większej mocy | 400 V AC między fazami | Ułatwia zasilanie silników, pomp i odbiorników trójfazowych |
| Łańcuchy paneli fotowoltaicznych | Od dziesiątek do setek V DC, czasem więcej | Pomaga ograniczać straty i dopasować się do wymagań falownika |
Z tej perspektywy standard 230 V nie jest przypadkową liczbą, tylko kompromisem dopasowanym do codziennego użytkowania i całej infrastruktury. W praktyce oznacza to też, że małe zasilacze schodzą zwykle niżej, a urządzenia o większej mocy korzystają z osobnych obwodów albo układu trójfazowego. Skoro już widać, skąd bierze się wartość sieciowa, czas rozdzielić ją od natężenia i mocy, bo te pojęcia najczęściej myli się w rozmowach o instalacjach.
Jak odróżnić wartość zasilania, natężenie i moc
To jeden z najczęstszych błędów: ktoś widzi 230 V i od razu pyta o „moc”, choć to zupełnie inne wielkości. Różnica potencjałów mówi o tym, co napędza przepływ ładunków; natężenie pokazuje, ile tych ładunków płynie; moc opisuje, jak szybko urządzenie pobiera energię. W dobrze dobranej instalacji wszystkie trzy parametry muszą się zgadzać, inaczej pojawiają się spadki, grzanie przewodów albo wybijanie zabezpieczeń.
| Wielkość | Jednostka | Co opisuje | Przykład |
|---|---|---|---|
| Różnica potencjałów | V | Co „napędza” przepływ ładunków | 230 V w gniazdku |
| Natężenie | A | Ile ładunku płynie | Bezpiecznik 16 A |
| Moc | W | Jak szybko urządzenie zużywa energię | Czajnik 2000 W |
| Opór | Ω | Jak mocno obwód ogranicza przepływ | Grzałka, rezystor, przewód |
Z prawa Ohma wynika zależność U = R × I, więc przy tym samym zasilaniu większy opór oznacza mniejszy prąd, a przy tej samej mocy rośnie albo natężenie, albo sama wartość zasilania. Dla przykładu czajnik 2000 W podłączony do 230 V pobiera w przybliżeniu 8,7 A, więc okablowanie i zabezpieczenia muszą to bezpiecznie przenieść. Następny krok jest praktyczny: trzeba umieć sprawdzić wartość zasilania bez pomyłki w trybie pomiarowym.

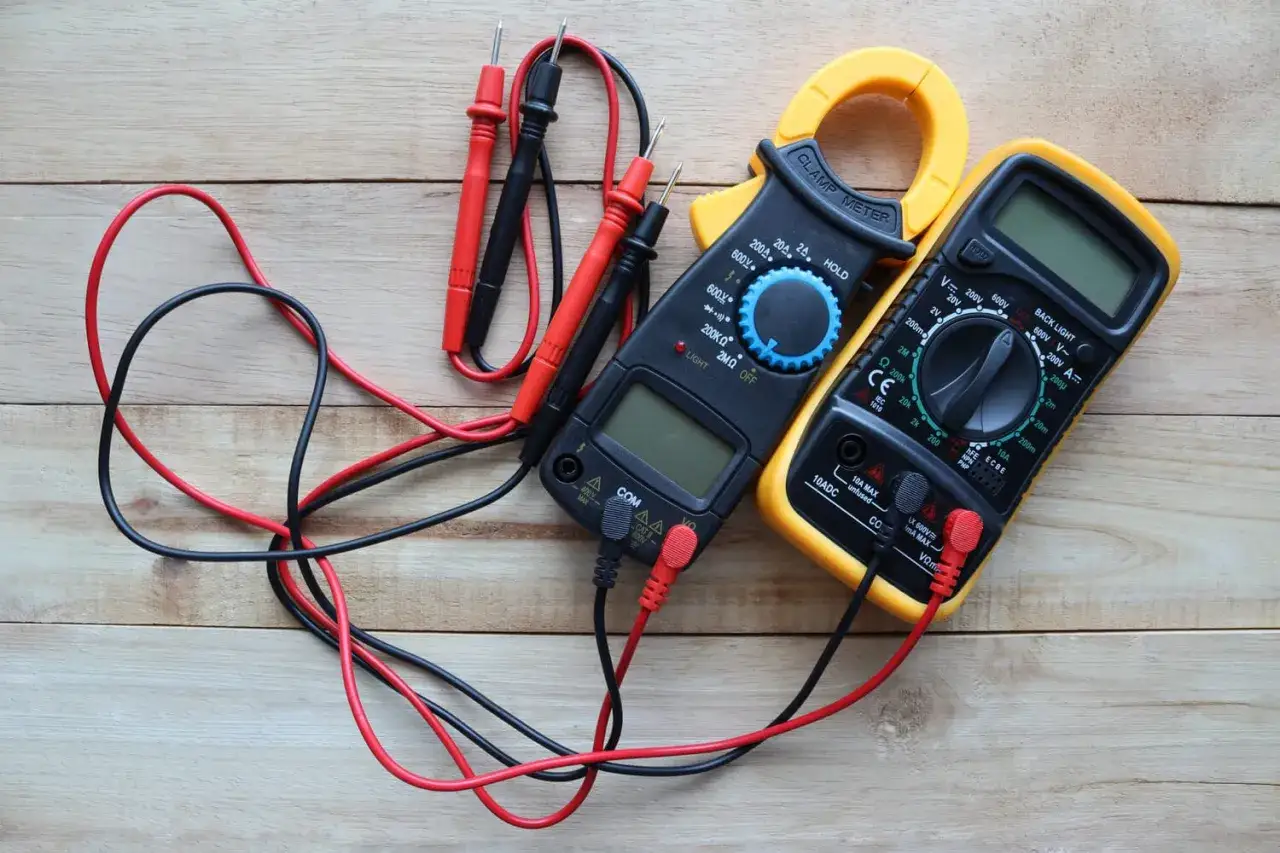

Jak bezpiecznie zmierzyć wartość multimetrem
Najczęściej mierzę ją miernikiem uniwersalnym, ale tylko wtedy, gdy wiem, czy mam do czynienia z prądem przemiennym, czy stałym. W gniazdku ustawiam tryb AC (prąd przemienny), przy baterii, USB, akumulatorze albo łańcuchu paneli PV wybieram DC (prąd stały). To drobiazg, ale pomyłka w tym miejscu daje wynik bez sensu albo uszkadza miernik.
- Włóż czarną sondę do gniazda COM, a czerwoną do wejścia oznaczonego V.
- Ustaw właściwy tryb i zakres wyższy niż spodziewany wynik.
- Przyłóż sondy równolegle do badanego punktu, nigdy w szeregu.
- Odczytaj wynik i porównaj go z oczekiwaną wartością dla danego urządzenia.
- Jeśli odczyt skacze albo spada pod obciążeniem, szukaj przyczyny w połączeniach, zaciskach lub przewodach.
Przy 230 V nie eksperymentuję z przypadkowymi przewodami, niepewnymi adapterami ani gołymi końcówkami sond. Jeśli coś wygląda na nadpalone, luźne albo wymaga grzebania w rozdzielnicy, lepiej przerwać pomiar i wezwać fachowca. To dobrze działa w domu, ale w PV i automatyce dochodzą jeszcze wyższe wartości DC oraz konsekwencje dla zabezpieczeń.
Gdzie ten parametr ma największe znaczenie w fotowoltaice i ogrzewaniu
W instalacjach fotowoltaicznych, magazynach energii i układach sterowania ogrzewaniem ta wartość decyduje o doborze falownika, zasilacza, przekrojów przewodów i zabezpieczeń. W systemach PV po stronie DC często spotyka się kilkadziesiąt, kilkaset, a w większych układach nawet do 1000 V, dlatego rozłączniki i zabezpieczenia muszą być dobrane dokładnie do projektu, a nie „na oko”. W niskonapięciowej automatyce z kolei typowe są 12 V lub 24 V, bo ułatwiają sterowanie, ale wymagają większych prądów przy tej samej mocy, więc przewody nie mogą być za cienkie.
| Obszar | Typowe poziomy | Na co patrzeć |
|---|---|---|
| Oświetlenie i automatyka | 12 V lub 24 V DC | Polaryzacja, spadki na przewodach i jakość zasilacza |
| Domowa sieć | 230 V AC | Ochrona przeciwporażeniowa, obciążenie i stan obwodu |
| Urządzenia trójfazowe | 400 V AC | Równomierne obciążenie faz i poprawny dobór zabezpieczeń |
| Fotowoltaika | Od dziesiątek do setek V DC, czasem więcej | Kompatybilność z falownikiem, rozłączanie i ochrona po stronie DC |
| Magazyn energii | 12 V, 24 V, 48 V i wyżej | BMS, czyli system zarządzania baterią, oraz przekroje kabli |
W pompach ciepła, kotłach z automatyką i sterownikach kotłowni sama grzałka bywa odporna, ale elektronika sterująca już nie. Dlatego patrzę nie tylko na moc odbiornika, lecz także na stabilność zasilania, ochronę przeciwprzepięciową i jakość połączeń. Kiedy parametry są ustawione dobrze, instalacja pracuje ciszej, chłodniej i stabilniej.
Kiedy zbyt niskie lub zbyt wysokie wartości psują sprzęt
Objawy zbyt niskiego poziomu są zwykle bardziej podstępne niż awaria całkowita. Urządzenia startują wolniej, silniki się grzeją, zasilacze piszczą, a falownik lub sterownik potrafi zgłosić błąd mimo że „prąd jest”. Przy zbyt wysokich wartościach częściej widać skróconą żywotność elektroniki, przegrzewanie i uszkodzenia po burzy albo po źle wykonanej naprawie.
- Sprawdź, czy problem dotyczy jednego obwodu, czy całego domu.
- Zobacz, czy objaw nasila się po włączeniu dużego odbiornika.
- Obejrzyj wtyczki, przedłużacze i listwy pod kątem grzania, nadpaleń lub luzów.
- Jeśli urządzenie ma komunikat błędu, zapisz go przed resetem.
- Przy instalacji PV sprawdź logi falownika i stan zabezpieczeń, ale nie otwieraj elementów pod obciążeniem.
Nie traktuję stabilizatora jako uniwersalnej łatki. Ma sens w wybranych sytuacjach, ale jeśli problem leży w połączeniach, zbyt małym przekroju przewodu albo przeciążeniu, to zamaskuje objaw, a nie usunie przyczynę. Ta zasada wraca szczególnie często w domach z pompą ciepła, klimatyzacją i starszą instalacją, gdzie granica między sprawnym działaniem a błędem jest bardzo cienka.
Co sprawdzić przed wezwaniem elektryka
Zanim zadzwonisz po fachowca, zebrałbym cztery informacje: kiedy problem występuje, na którym obwodzie, z jakim urządzeniem i czy dotyczy też innych gniazd. Taki opis skraca diagnozę bardziej niż ogólne „coś nie działa”, bo od razu zawęża szukanie do sieci, jednego odbiornika albo konkretnego połączenia. W praktyce pomaga też odczyt z falownika, UPS-a lub sterownika, jeśli instalacja OZE lub ogrzewania już go ma.
- Sprawdź inne gniazdko, żeby wykluczyć awarię samego urządzenia.
- Odłącz duże odbiorniki i zobacz, czy objaw znika.
- Obejrzyj przewody, wtyczki i listwy pod kątem grzania, nadpaleń lub luzów.
- Jeśli masz PV, sprawdź komunikat falownika i stan zabezpieczeń po stronie DC.
- Zanotuj, o której godzinie i przy jakim obciążeniu pojawia się problem.
W elektryce najwięcej kosztują nie same liczby, tylko ich złe odczytanie. Gdy rozumiesz, czym jest różnica potencjałów, jak łączy się z prądem i mocą oraz gdzie w instalacji pojawiają się realne ryzyka, łatwiej podejmujesz decyzje o naprawie, wymianie osprzętu albo modernizacji całego układu.
