W obwodach prądu przemiennego nie wystarcza patrzeć na sam opór przewodu. Liczy się też to, jak cewki, kondensatory i częstotliwość zmieniają przepływ prądu, a właśnie to opisuje impedancja. Poniżej wyjaśniam, z czego się składa, jak ją policzyć, gdzie ma znaczenie w domu i w instalacjach związanych z fotowoltaiką oraz ogrzewaniem.
Najważniejsze rzeczy o pracy układów AC, które warto znać od razu
- W prądzie przemiennym liczy się nie tylko opór czynny, ale też składowa bierna związana z cewkami i kondensatorami.
- Wartość całkowita ma symbol Z i podaje się ją w omach, ale zależy ona od częstotliwości pracy.
- Przy 50 Hz zachowanie obwodu bywa zupełnie inne niż przy sygnale o wyższej częstotliwości.
- Multimetr pokaże tylko część obrazu; do pełnej analizy potrzebny jest pomiar przy znanej częstotliwości albo miernik LCR.
- W instalacjach PV, przy pompach ciepła i elektronice mocy ta wielkość wpływa na prądy rozruchowe, spadki napięcia i stabilność pracy.
Co oznacza ta wielkość w obwodzie prądu przemiennego
Najprościej ujmując, to całkowita odpowiedź obwodu na prąd przemienny. W skład tej odpowiedzi wchodzi opór czynny, czyli klasyczna rezystancja, ale też elementy, które nie tylko „hamują” prąd, lecz dodatkowo przesuwają go w czasie względem napięcia. W praktyce oznacza to, że dwa układy o podobnym poborze mocy mogą zachowywać się inaczej, jeśli jeden ma w sobie cewkę, a drugi kondensator.
W sieci 230 V / 50 Hz nie da się więc opisać wszystkiego samą rezystancją. W obwodach AC używa się wartości Z, bo ona lepiej pokazuje, ile prądu rzeczywiście popłynie i jak będzie wyglądał przebieg napięcia względem prądu. Gdy patrzę na dane urządzenia, właśnie od tego zaczynam: od pytania, czy producent podaje opór dla prądu stałego, czy już pełną odpowiedź dla warunków zmiennych.
| Wielkość | Co opisuje | Zależność od częstotliwości | Typowy przykład |
|---|---|---|---|
| Rezystancja | Opór czynny, który zamienia energię w ciepło | Na ogół prawie stała | Grzałka, przewód, rezystor |
| Reaktancja | Składowa związana z cewką lub kondensatorem | Zmienna, silnie zależna od częstotliwości | Silnik, transformator, filtr |
| Wartość całkowita Z | Pełna odpowiedź układu na AC | Tak, bo zawiera składnik bierny | Każdy rzeczywisty obwód AC |
Dzięki temu rozróżnieniu łatwiej zrozumieć, dlaczego ten sam element może zachowywać się dobrze przy jednej częstotliwości, a zupełnie inaczej przy innej. Żeby to dobrze policzyć, trzeba najpierw rozebrać układ na składowe.
Z czego składa się opór dla prądu przemiennego i dlaczego faza ma znaczenie
W praktyce patrzę na trzy elementy: rezystancję, reaktancję indukcyjną i reaktancję pojemnościową. Każdy z nich wpływa na przepływ prądu inaczej, a razem tworzą wynik, który w katalogach i obliczeniach zapisuje się jako Z. Kluczowe jest to, że część bierna nie tylko ogranicza prąd, ale też przesuwa jego przebieg względem napięcia.
Rezystancja
To najbardziej znajomy składnik. Odpowiada za straty cieplne i działa podobnie w prądzie stałym oraz przemiennym. Jeśli obwód ma wyłącznie elementy rezystancyjne, wartość całkowita jest praktycznie taka sama jak opór czynny. Grzałka elektryczna to dobry przykład: pobiera prąd głównie dlatego, że zamienia energię na ciepło, a nie dlatego, że magazynuje ją w polu magnetycznym albo elektrycznym.
Reaktancja indukcyjna
Pojawia się tam, gdzie mamy cewki, uzwojenia silników, transformatory albo dłuższe przewody z wyraźną indukcyjnością. Jej wartość rośnie wraz z częstotliwością, więc dla szybszych zmian prądu staje się coraz ważniejsza. W uproszczeniu: im szybciej zmienia się prąd, tym mocniej cewka stawia opór jego zmianom.
Przeczytaj również: Elektryk: Dobry Zawód? Zarobki, Przyszłość i Jak Zacząć
Reaktancja pojemnościowa
To przeciwieństwo poprzedniego przypadku. Kondensator „przepuszcza” zmiany prądu inaczej niż składową stałą, a jego wpływ maleje, gdy częstotliwość rośnie. W filtrach, zasilaczach impulsowych i układach kompensacji mocy biernej ta cecha bywa bardzo użyteczna, ale w złym miejscu potrafi też wprowadzić zakłócenia lub niepożądane przesunięcia fazowe.
| Składowa | Wzór orientacyjny | Co dzieje się przy wzroście częstotliwości |
|---|---|---|
| Rezystancja | R | Zwykle bez większej zmiany |
| Reaktancja indukcyjna | XL = 2πfL | Rośnie |
| Reaktancja pojemnościowa | XC = 1 / (2πfC) | Maleje |

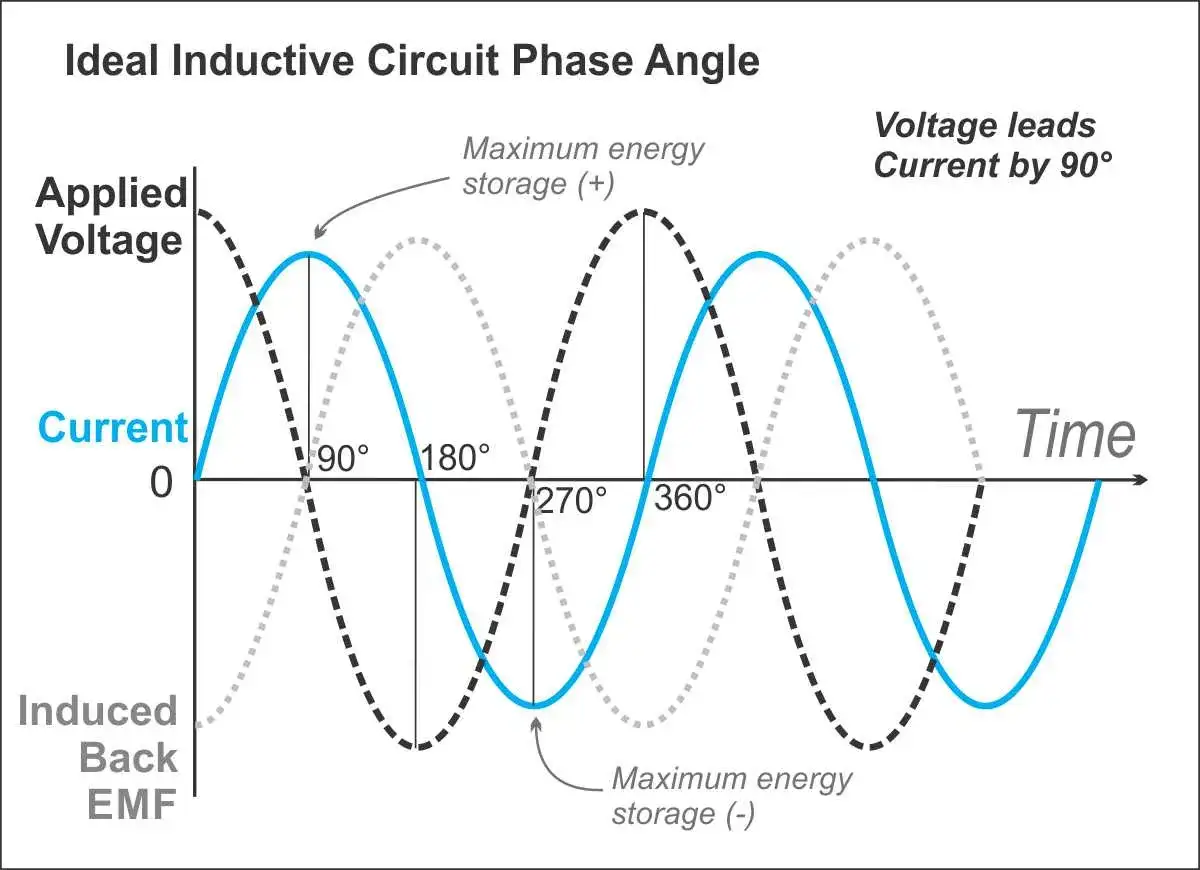

Tu właśnie pojawia się faza, czyli przesunięcie czasowe między napięciem a prądem. Gdy obwód jest bardziej indukcyjny, prąd zwykle „spóźnia się” względem napięcia; gdy bardziej pojemnościowy, może je wyprzedzać. W układach RLC zdarza się też rezonans, czyli sytuacja, w której składowe bierne się znoszą, a ograniczeniem staje się głównie część rezystancyjna. To ważne nie tylko w teorii, ale też przy filtrach, falownikach i urządzeniach z elektroniką mocy.
Dopiero na tym poziomie widać, skąd bierze się różnica między pozornie podobnymi obciążeniami i dlaczego sam symbol omówienia „na szybko” zwykle nie wystarcza.
Jak policzyć tę wielkość bez zgadywania
Najprostszy przypadek to obwód czysto rezystancyjny. Wtedy Z = R. Jeśli jednak do układu dochodzi cewka lub kondensator, trzeba uwzględnić częstotliwość i policzyć składowe bierne. W praktyce dla szeregowanego układu RLC korzysta się z przybliżenia:
Z = √(R2 + (XL - XC)2)
To równanie wygląda groźnie tylko na pierwszy rzut oka. Najpierw liczysz XL i XC, potem odejmujesz jedną wartość od drugiej, a na końcu dodajesz wynik do R po podniesieniu do kwadratu.
- Ustal częstotliwość pracy, bo bez niej obliczenie nie ma sensu.
- Policz reaktancję indukcyjną cewki albo pojemnościową kondensatora.
- Sprawdź, która składowa przeważa.
- Wylicz wartość całkowitą i dopiero wtedy oceniaj obciążenie źródła.
Przykład jest prosty: jeśli masz R = 10 Ω, L = 0,1 H i f = 50 Hz, to XL wyniesie około 31,4 Ω. Po podstawieniu do wzoru dostajesz Z w okolicy 33 Ω. To już wyraźnie pokazuje, że cewka zmieniła zachowanie układu bardziej niż sam rezystor.
Pomiar też trzeba czytać uważnie. Multimetr w trybie omomierza pokaże głównie opór czynny, a nie pełną odpowiedź obwodu AC. Jeśli chcę znać realny wynik, używam miernika LCR albo mierzę napięcie i prąd przy znanej częstotliwości, a potem liczę Z = U / I. W bardziej zaawansowanej analizie przydaje się jeszcze admitancja, czyli odwrotność tej wielkości, ale przy doborze urządzeń zwykle nie trzeba od razu wchodzić tak głęboko.
Kiedy układ jest policzony na papierze, najważniejsze pytanie brzmi już nie „ile wynosi wynik?”, tylko „co to oznacza dla instalacji i pracy urządzenia?”.
Gdzie to naprawdę wpływa na instalacje w domu i w energetyce
W domu ta kwestia najbardziej ujawnia się tam, gdzie pracują silniki, przetwornice i elektronika sterująca. W instalacjach fotowoltaicznych, przy pompach ciepła, pompach obiegowych czy falownikach znaczenie ma nie tylko sam pobór mocy, ale też charakter obciążenia i jego reakcja na zmiany napięcia. Gdy źródło i odbiornik „nie dogadują się” dobrze pod względem parametrów AC, rosną straty, mogą pojawić się wyłączenia, a zabezpieczenia pracują mniej przewidywalnie.
| Obszar | Na co patrzeć | Co to daje w praktyce |
|---|---|---|
| Fotowoltaika | Impedancja sieci, jakość połączeń, napięcie na końcu linii | Mniej problemów z wyłączaniem falownika i zbyt wysokim napięciem |
| Pompy ciepła i silniki | Prąd rozruchowy, charakter uzwojeń, spadek napięcia | Stabilniejszy start i mniejsze ryzyko przeciążenia |
| Elektronika mocy | Harmoniczne, filtry, współczynnik mocy | Lepsza sprawność i mniej zakłóceń |
| Grzałki i odbiorniki rezystancyjne | Głównie część czynna | Łatwiejsze obliczenia i zwykle mniej niespodzianek |

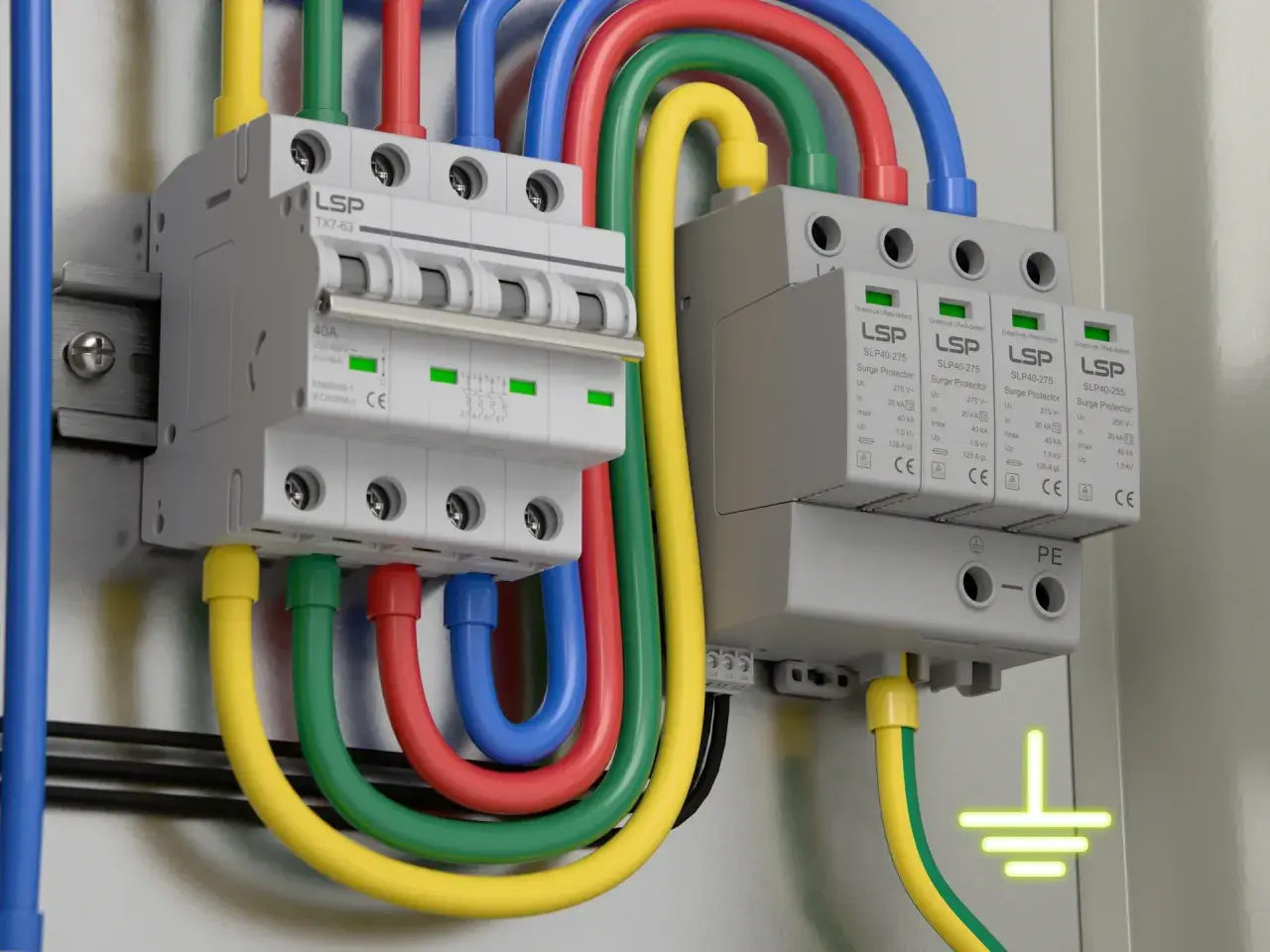

W praktyce najczęściej patrzę na impedancję pętli zwarcia, bo od niej zależy, czy zabezpieczenie odłączy obwód wystarczająco szybko. To właśnie jeden z tych parametrów, które na papierze wyglądają jak liczba techniczna, a w rzeczywistości decydują o bezpieczeństwie całej instalacji. Przy długich przewodach, słabszym przyłączu albo rozbudowie układu o nowe odbiorniki taki pomiar potrafi zmienić ocenę projektu.
W energetyce domowej i przy OZE liczy się też stabilność napięcia. Zbyt duża składowa bierna lub niewłaściwie dobrane filtry mogą pogarszać współczynnik mocy, a wtedy część energii krąży bez sensu między źródłem a odbiornikiem zamiast wykonywać użyteczną pracę. To nie jest detal dla dociekliwych, tylko realny koszt w eksploatacji.
Po tej stronie tematu naturalnie pojawia się pytanie o błędy: co najczęściej jest odczytywane źle i gdzie ludzie mylą pojęcia.
Najczęstsze błędy przy interpretacji danych katalogowych
Najwięcej problemów widzę wtedy, gdy ktoś bierze jedną wartość z tabeli i traktuje ją jak uniwersalną prawdę. W obwodach AC to zwykle za mało. Ten sam element potrafi zachowywać się inaczej przy innej częstotliwości, temperaturze albo sposobie zasilania.
- Mylenie oporu czynnego z całkowitą odpowiedzią obwodu.
- Pomijanie częstotliwości testowej, choć to ona często decyduje o wyniku.
- Porównywanie danych z różnych warunków pomiarowych tak, jakby były identyczne.
- Ocenianie układu tylko po napięciu i mocy, bez sprawdzenia prądu oraz fazy.
- Zakładanie, że wynik z prostego multimetru pokaże pełny obraz zachowania AC.
- Ignorowanie wpływu temperatury na przewody, uzwojenia i elementy półprzewodnikowe.
Do tego dochodzi jeszcze jeden błąd, bardzo praktyczny: przecenianie jednej liczby z tabliczki znamionowej. Jeśli urządzenie pracuje z elektroniką, filtrem i silnikiem, to w grę wchodzi cały układ, a nie jeden parametr. Właśnie dlatego rozsądna interpretacja danych katalogowych wymaga odrobiny kontekstu, a nie tylko szybkiego porównania wartości.
Kiedy te pomyłki są już wyeliminowane, można przejść do rzeczy najważniejszej z perspektywy instalatora i użytkownika: jak wykorzystać tę wiedzę przy wyborze sprzętu i modernizacji układu.
Jak wykorzystać tę wiedzę przy doborze urządzeń i modernizacji instalacji
Jeśli dobieram urządzenie do istniejącej instalacji, sprawdzam trzy rzeczy: warunki pracy, charakter obciążenia i to, czy producent podaje wartości dla tej samej częstotliwości, z jaką będzie pracować sprzęt. Bez tego łatwo kupić element, który na papierze wygląda dobrze, a w realnym układzie powoduje spadki napięcia, przegrzewanie albo niepotrzebne wyłączenia.
- Sprawdź częstotliwość pracy i tryb zasilania.
- Ustal, czy w układzie dominuje składowa czynna, indukcyjna czy pojemnościowa.
- Porównaj prąd roboczy z możliwościami źródła, przewodów i zabezpieczeń.
- Przy elektronice mocy zweryfikuj współczynnik mocy oraz poziom harmonicznych.
- Przy dłuższych przewodach policz spadki napięcia, nie tylko same obciążenia.
- Jeśli wynik jest graniczny, zleć pomiar zamiast zgadywać.
W praktyce taka kolejność oszczędza najwięcej problemów. Przy pompach ciepła pomaga ograniczyć kłopoty z rozruchem, przy falownikach PV zmniejsza ryzyko nadmiernego wzrostu napięcia, a przy modernizacji starszych instalacji pozwala wcześniej wychwycić miejsca, które pracują na granicy parametrów. To właśnie w takich przypadkach wiedza o zachowaniu układów AC ma największą wartość.
Jeśli spojrzysz na kartę katalogową przez ten filtr, szybciej odróżnisz parametr użyteczny od liczby wyrwanej z kontekstu.
Co sprawdzić przed montażem, żeby układ działał przewidywalnie
Na koniec zostawiam krótki, praktyczny zestaw rzeczy, które sam sprawdzam przed montażem albo odbiorem instalacji:
- czy obciążenie pracuje przy 50 Hz, czy z przetwornicą i inną częstotliwością,
- czy producent podaje wartość nominalną, czy wynik dla konkretnego punktu pracy,
- czy przewody nie wprowadzają zbyt dużych spadków napięcia,
- czy zabezpieczenia mają szansę zadziałać w wymaganym czasie,
- czy urządzenie ma charakter głównie rezystancyjny, czy bierny także odgrywa dużą rolę.
Jeżeli te pięć punktów się zgadza, układ zwykle zachowuje się tak, jak oczekujesz, a nie tak, jak „powinien” według samej tabliczki znamionowej. W instalacjach OZE, ogrzewania i automatyki budynkowej to często różnica między systemem stabilnym a takim, który wymaga ciągłych poprawek.
