W prostych układach elektrycznych najwięcej pracy wykonują elementy, których prawie nie widać. Rezystor, potocznie opornik, ogranicza prąd, ustala napięcia w dzielnikach i chroni diody, układy scalone oraz sterowniki przed przeciążeniem. Poniżej wyjaśniam, jak działa, na co patrzeć przy doborze i jakie błędy najczęściej psują cały układ.
Najważniejsze informacje w skrócie
- Rezystor nie „zużywa” prądu, tylko zamienia część energii na ciepło i kontroluje jego przepływ.
- Najważniejsze parametry to rezystancja w omach, moc strat w watach i tolerancja w procentach.
- W prostych zastosowaniach, takich jak LED, często wystarcza element 0,25 W, ale tylko po policzeniu prądu i zapasu.
- Najczęstszy błąd to wybór właściwej rezystancji bez sprawdzenia, czy element wytrzyma temperaturę.
- Do precyzyjnych układów lepiej wybierać dokładniejsze serie, zwykle 1% zamiast 5%.
- W instalacjach, automatyce i elektronice użytkowej ten niepozorny element ma większe znaczenie, niż sugeruje jego cena.
Czym jest rezystor i kiedy naprawdę ogranicza prąd
Rezystor to element bierny, czyli taki, który sam nie wzmacnia sygnału ani nie wytwarza energii. Jego zadanie jest prostsze, ale bardzo ważne: wprowadza kontrolowany opór elektryczny i przez to ogranicza natężenie prądu płynącego w obwodzie. W praktyce działa zgodnie z prawem Ohma: im większa rezystancja, tym mniejszy prąd przy tym samym napięciu.
Najłatwiej zobaczyć to na liczbach. Jeśli do obwodu doprowadzam 12 V i stosuję opór 1 kΩ, to prąd wyniesie około 12 mA. Gdy zmniejszę opór do 100 Ω, prąd wzrośnie do 120 mA. To właśnie dlatego ten element jest tak ważny przy diodach LED, wejściach sterowników i prostych układach pomiarowych.
Warto też pamiętać, że rezystor nie „gasi” prądu bez śladu. Zamienia część energii w ciepło, więc w praktyce liczy się nie tylko sama wartość oporu, ale też to, ile ciepła element musi bezpiecznie rozproszyć. W układach automatyki domowej, sterownikach ogrzewania czy zasilaczach fotowoltaicznych taki drobiazg często siedzi w torze pomiarowym albo ochronnym, gdzie jego rola jest mała z nazwy, ale duża w skutkach.
Kiedy rozumiemy już samą zasadę działania, łatwiej przejść do tego, jak ten element zachowuje się w realnych obwodach.
Jak działa w prostych obwodach domowych i elektronicznych
Najczęstszy przykład to dioda LED. Tego typu diody nie podłącza się bezpośrednio do źródła zasilania, bo zbyt duży prąd może je szybko uszkodzić. Rezystor ogranicza więc prąd do bezpiecznej wartości. Przy zasilaniu 12 V, diodzie o spadku około 2 V i prądzie 20 mA wychodzi w przybliżeniu 500 Ω. W praktyce wybieram najbliższą wyższą wartość z szeregu, czyli 510 Ω. To zwykle rozsądniejszy wybór niż dokładne trafienie w obliczenia bez zapasu.
Drugie częste zastosowanie to dzielnik napięcia. Dwa rezystory połączone szeregowo pozwalają uzyskać niższe napięcie z wyższego źródła. Taki układ spotyka się w prostych pomiarach, czujnikach i wejściach sterowników. Nie służy on do zasilania dużych obciążeń, ale w sygnałach pomiarowych sprawdza się świetnie.
Trzecia praktyczna rola to elementy podciągające i ściągające, czyli pull-up i pull-down. Dzięki nim wejście układu nie „wisi w powietrzu” i nie łapie przypadkowych zakłóceń. W prostych instalacjach domowych to detal, ale właśnie takie detale decydują o stabilnej pracy automatyki.
Dopiero na tym tle sens mają różne wykonania i sposoby montażu.
Jakie parametry mają największe znaczenie
Przy wyborze nie patrzę wyłącznie na jedną liczbę. Najważniejsze są cztery rzeczy: wartość rezystancji, moc strat, tolerancja i warunki pracy. To one decydują, czy element będzie działał pewnie, czy zacznie się grzać i dryfować.
| Parametr | Co oznacza | Na co zwracam uwagę |
|---|---|---|
| Rezystancja | Wartość oporu, zwykle podawana w Ω, kΩ lub MΩ | Dobieram ją do prądu i napięcia w obwodzie |
| Moc strat | Ile energii element może bezpiecznie rozproszyć jako ciepło | Sprawdzam, czy rzeczywista moc ma zapas względem katalogowej |
| Tolerancja | Dopuszczalne odchylenie od wartości nominalnej | W prostych układach wystarcza 5%, w dokładniejszych szukam 1% |
| Współczynnik temperaturowy | Jak bardzo wartość zmienia się wraz z temperaturą | Istotny w pomiarach i układach, które pracują długo lub w cieple |
| Rodzaj montażu | THT, SMD lub element mocy | Dobieram pod płytkę, serwis i warunki pracy |
W praktyce najwięcej problemów powoduje moc, nie sama rezystancja. Jeżeli element ma wartość dobraną poprawnie, ale pracuje na granicy swoich możliwości, zaczyna się nagrzewać, zmieniać parametry i po prostu szybciej się starzeje. Dlatego do prostych układów sygnałowych często wystarcza 0,125 W albo 0,25 W, a w bardziej obciążonych wybieram 0,5 W, 1 W lub więcej.
Żeby odczytywać oznaczenia bez zgadywania, dobrze jest też pamiętać, że kolorowe paski dotyczą zwykle elementów przewlekanych, a w małych obudowach SMD wartość odczytuje się z nadruku lub dokumentacji technicznej. To drobiazg, ale oszczędza sporo błędów przy montażu.
Skoro wiadomo już, na jakie parametry patrzeć, można sensownie porównać najczęściej spotykane wykonania.
Rodzaje, które spotyka się najczęściej
W codziennej praktyce nie ma jednego „najlepszego” rozwiązania. Innego elementu użyję w prostym sterowniku LED, innego w małej płytce sygnałowej, a jeszcze innego tam, gdzie liczy się większa moc albo możliwość regulacji.
| Typ | Najlepsze zastosowanie | Plusy | Ograniczenia |
|---|---|---|---|
| Stały | Większość prostych obwodów | Prosty, tani, stabilny | Brak możliwości regulacji |
| Nastawny | Regulacja, kalibracja, prototypy | Łatwo zmienić wartość | Mechanicznie mniej trwały, wymaga ostrożności |
| Drutowy dużej mocy | Obciążenia, testy, układy grzejące się | Dobrze znosi ciepło | Większy gabaryt, wyższy koszt |
| SMD | Elektronika kompaktowa, produkcja seryjna | Mały rozmiar, wygodny na płytkach | Trudniejszy ręczny montaż i serwis |
W praktyce ważne jest też rozróżnienie między wersjami do montażu przewlekanego i powierzchniowego. THT jest wygodny w prototypach i naprawach, a SMD wygrywa tam, gdzie liczy się rozmiar i automatyczny montaż. Jeśli projekt ma być serwisowany w terenie, ja zwykle wolę rozwiązanie, które łatwiej wymienić bez specjalistycznego sprzętu.
Sama forma to jednak połowa decyzji; druga połowa to prawidłowy dobór wartości i mocy.
Jak dobrać wartość i moc bez zgadywania

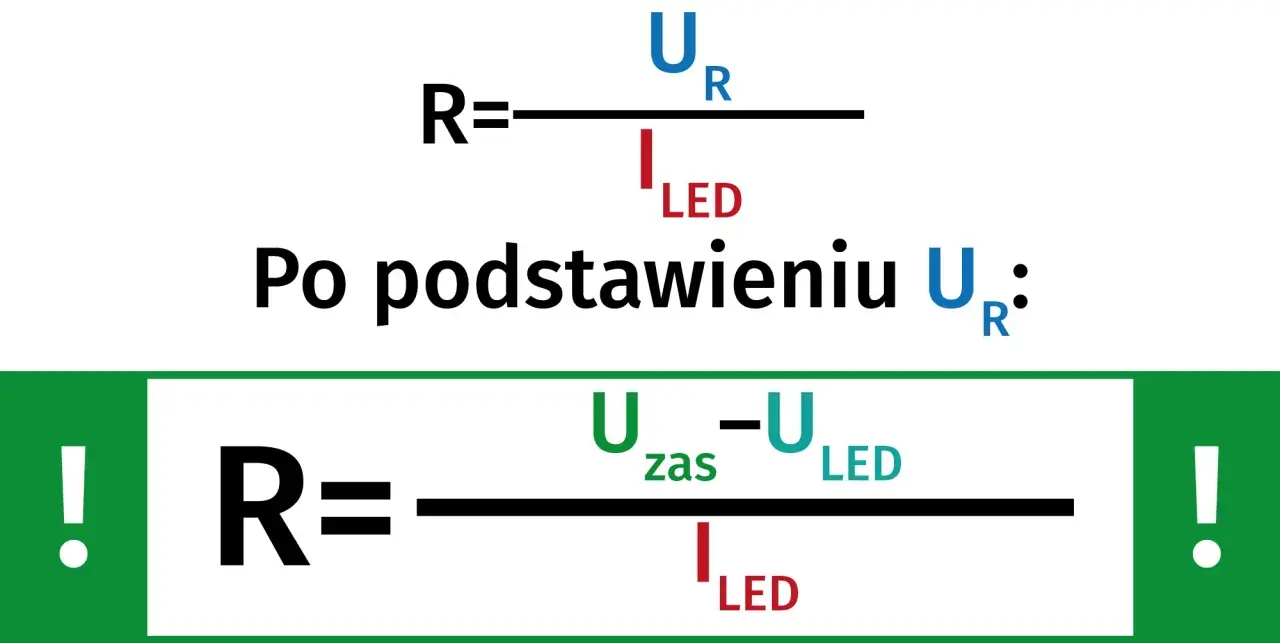

Dobór zaczynam zawsze od odpowiedzi na jedno pytanie: jaki prąd ma płynąć przez układ. Gdy to wiem, mogę policzyć rezystancję ze wzoru R = U / I, a jeśli w obwodzie pracuje dioda LED albo inny element z własnym spadkiem napięcia, uwzględniam także jego wartość. Dzięki temu nie dobieram elementu „na oko”.
Potem sprawdzam moc strat. Najwygodniej policzyć ją ze wzoru P = U × I, ewentualnie P = I² × R albo P = U² / R. W praktyce lubię zostawiać zapas od 50% do 100%. To nie jest przesada, tylko zwykła ostrożność, bo temperatura w obudowie, zamkniętej skrzynce czy przy słabszej wentylacji potrafi mocno podnieść obciążenie elementu.
Przykład jest prosty. Dla diody LED zasilanej z 12 V, przy prądzie 20 mA, wychodzi około 500 Ω. Zamiast szukać dokładnie 500 Ω, wybieram 510 Ω. Jeśli obliczona moc wynosi około 0,1 W, sięgam po 0,25 W, bo to daje rozsądny margines bezpieczeństwa. W bardziej wymagających układach, zwłaszcza przy większym napięciu lub ciągłej pracy, wolę od razu przejść do 0,5 W albo 1 W.
Jeżeli układ ma działać długo, nagrzewać się lub pracować blisko obudowy innych gorących elementów, nie zostawiam doboru na ostatnią chwilę. W takich sytuacjach lepiej wziąć element o klasę wyższy niż minimalnie potrzebny, niż potem szukać przyczyny przegrzewania całej płytki.
Nawet dobrze policzony element można zepsuć drobnym błędem przy montażu albo pomiarze.
Najczęstsze błędy przy montażu i pomiarze
Najbardziej oczywisty błąd to patrzenie wyłącznie na wartość oporu i ignorowanie mocy. Element 220 Ω nie jest automatycznie dobry tylko dlatego, że liczbowo się zgadza. Jeśli ma zbyt małą moc, po prostu się przegrzeje. W elektronice to jeden z tych błędów, które długo pozostają niewidoczne, a potem nagle wracają w postaci niestabilnej pracy albo przepalonej ścieżki.

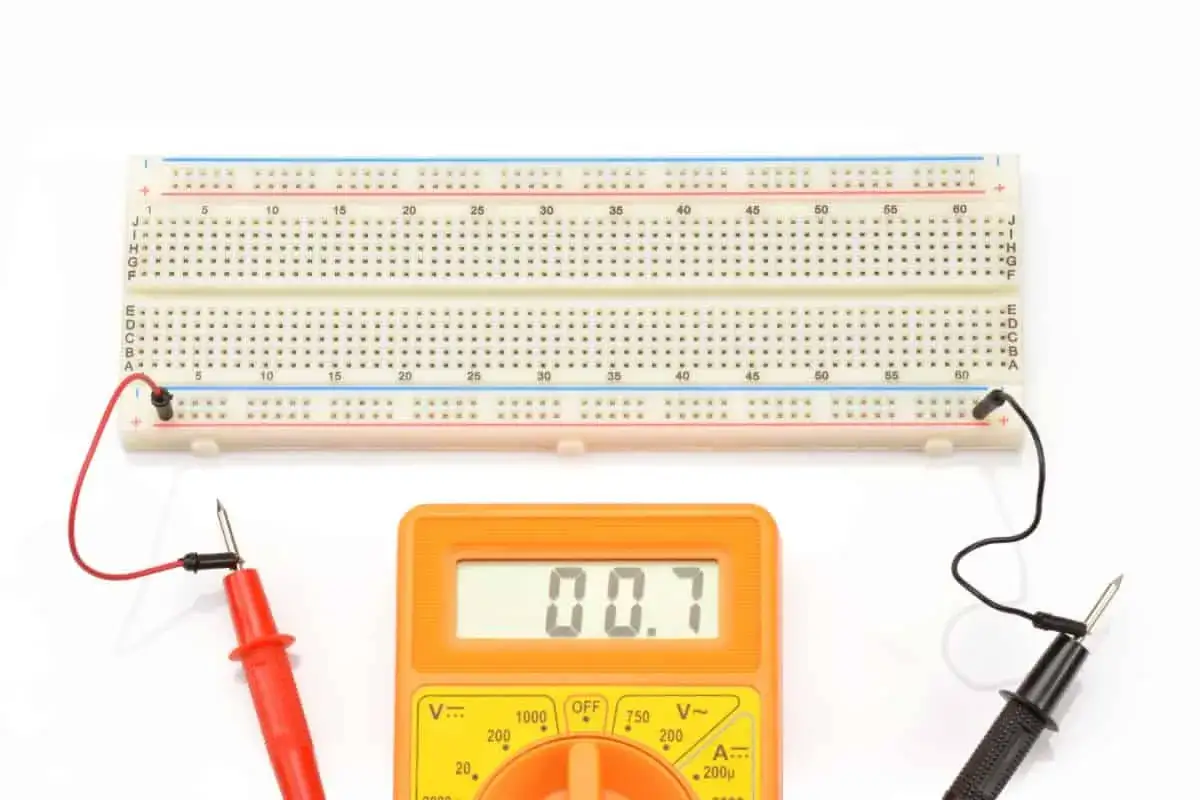

Drugim częstym problemem jest mylenie oznaczeń. Kolorowe paski łatwo odczytać źle, zwłaszcza przy słabym świetle albo w niewielkich elementach. Przy pierwszych montażach warto sprawdzać wartość miernikiem, ale tylko poza układem albo po odłączeniu zasilania. Pomiar w działającym obwodzie potrafi wprowadzić w błąd, bo równoległe połączenia zmieniają wynik.
Trzecia pułapka to ignorowanie tolerancji. Jeśli układ wymaga dokładności, 5% może być zbyt luźne. W prostych zastosowaniach to zwykle nie problem, ale w torach pomiarowych, dzielnikach odniesienia i kalibracji warto od razu sięgnąć po dokładniejszy element.
Ostatnia rzecz, którą często widzę, to zbyt mały zapas przy pracy ciągłej. Jeśli element ma zostać w skrzynce bez dobrej wentylacji, lepiej nie traktować katalogowej mocy jako granicy absolutnej. W praktyce temperatura otoczenia, gęstość montażu i długotrwałe obciążenie robią ogromną różnicę.
Na koniec zostaje kilka praktycznych zasad, które w pracy z elektroniką oszczędzają czas, pieniądze i przepalone części.
Co warto zapamiętać przy pracy z elementami oporowymi
Jeśli mam wybrać tylko jedną zasadę, to tę: nie dobieram rezystora wyłącznie po omach. Zawsze patrzę jeszcze na moc, tolerancję i warunki pracy, bo to one decydują, czy układ będzie stabilny po godzinie, po miesiącu i po roku. W prostych instalacjach oświetleniowych, automatyce domowej czy układach pomiarowych właśnie ten detal najczęściej rozdziela rozwiązanie solidne od prowizorki.
W projektach związanych z energią, ogrzewaniem i sterowaniem niepozorny element oporowy bywa częścią większej układanki. Pomaga ograniczać prąd, chronić wejścia sterowników i utrzymać przewidywalną pracę całego systemu. Jeśli więc coś ma działać bez niespodzianek, zaczynam od dobrze dobranego elementu, a nie od późniejszego gaszenia skutków przegrzania.
