W elektryce słowo balanser najczęściej oznacza urządzenie, które wyrównuje napięcia w banku akumulatorów albo pomaga utrzymać równą pracę całego układu zasilania. To ważne szczególnie w instalacjach 24 V, 36 V i 48 V, gdzie jedna słabsza bateria potrafi obniżyć osiągi całego zestawu i skrócić jego żywotność. W tym tekście wyjaśniam, jak to działa, kiedy ma sens, czym różnią się poszczególne rozwiązania i na co zwrócić uwagę przy doborze.
Najważniejsze informacje o wyrównywaniu napięć w akumulatorach
- Chodzi głównie o zestawy akumulatorów łączone szeregowo, najczęściej w systemach 24 V, 36 V i 48 V.
- Zadaniem układu jest wyrównanie stanu naładowania, aby jedna bateria nie była przeładowana, a druga niedoładowana.
- Są dwa główne podejścia: pasywne, które oddaje nadmiar energii w postaci ciepła, oraz aktywne, które energię przenosi między ogniwami lub bateriami.
- To nie jest cudowny naprawiacz zużytych akumulatorów; jeśli bateria jest mocno uszkodzona, układ tylko spowolni problem, a nie go usunie.
- Dobór zależy od napięcia, chemii, prądu pracy i poboru własnego, a w praktyce także od tego, czy system ma już BMS.
- W instalacjach PV, off-grid, w UPS-ach i kamperach takie rozwiązanie często realnie wydłuża życie całego banku energii.
Czym jest balanser w banku akumulatorów
Gdy mówię o elektryce, mam na myśli przede wszystkim wyrównywacz napięć stosowany w bankach akumulatorów, a nie mechaniczny balanser do narzędzi. W praktyce to układ, który pilnuje, żeby poszczególne akumulatory w szeregu nie rozjeżdżały się pod względem napięcia i stanu naładowania. To szczególnie ważne tam, gdzie kilka baterii tworzy jedno wyższe napięcie robocze, na przykład 24 V z dwóch baterii 12 V.
Problem zaczyna się wtedy, gdy jeden akumulator ładuje się szybciej, drugi wolniej, a trzeci ma już większy opór wewnętrzny. Wtedy cały zestaw zachowuje się jak najsłabsze ogniwo w łańcuchu: jedna bateria dostaje za dużo, druga za mało, a użytkownik widzi spadek użytecznej pojemności. W instalacjach fotowoltaicznych, UPS-ach, kamperach i łodziach to nie jest teoria, tylko codzienna praktyka.
Warto też rozróżnić dwa pojęcia, które często się mylą. Balansowanie baterii dotyczy wyrównania napięć i ładunku w magazynie energii. Równoważenie faz w instalacji trójfazowej to z kolei rozkład obciążeń między fazami, żeby żadna z nich nie była przeciążona. To nie jest ten sam problem i nie rozwiązuje się go jednym uniwersalnym urządzeniem. I właśnie dlatego warto najpierw zobaczyć, jak taki układ faktycznie pracuje pod obciążeniem.
Jak działa układ balansujący w praktyce

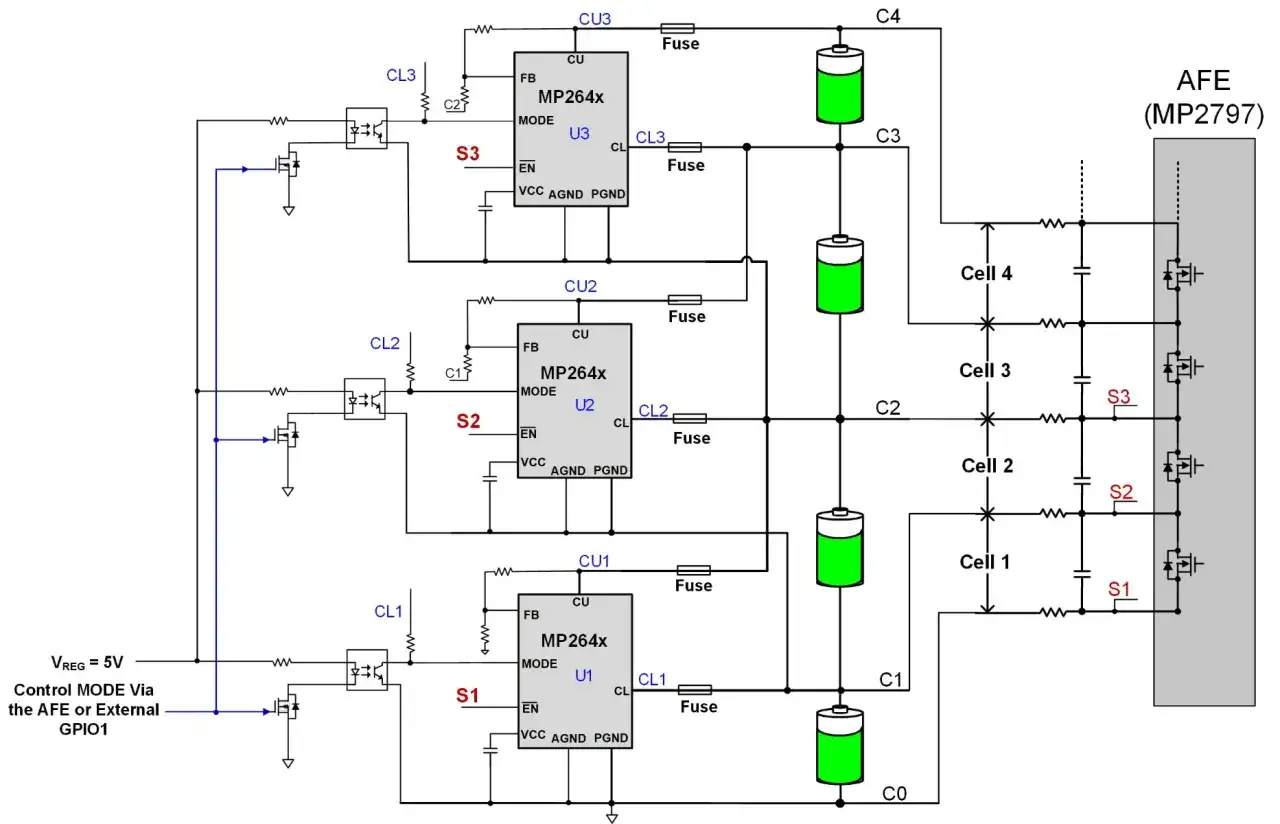

Najprościej mówiąc, układ balansujący mierzy napięcia poszczególnych baterii lub sekcji, porównuje je i reaguje wtedy, gdy różnica staje się zbyt duża. Jeśli jedna bateria ma wyższe napięcie od pozostałych, układ albo odprowadza z niej część energii, albo przekazuje ją do słabszego elementu. Dzięki temu stan naładowania zbliża się do siebie, zamiast coraz bardziej się rozjeżdżać.
W praktyce wygląda to tak:
- Układ sprawdza napięcie każdego elementu w szeregu.
- Porównuje różnicę między bateriami lub midpointem całego zestawu.
- Gdy odchylenie przekracza próg, zaczyna wyrównywanie.
- Proces trwa do momentu, aż napięcia zbliżą się do siebie w akceptowalnym zakresie.
W prostszych rozwiązaniach energia jest po prostu rozpraszana w postaci ciepła. To metoda tania, ale mało elegancka, bo część energii znika. W bardziej zaawansowanych układach energia jest przenoszona z silniejszej sekcji do słabszej, więc system pracuje sprawniej i mniej się nagrzewa. Z perspektywy użytkownika różnica jest odczuwalna zwłaszcza wtedy, gdy bank akumulatorów pracuje codziennie i długo pozostaje pod obciążeniem.
W dobrych rozwiązaniach progi załączenia są ustawione nisko, czasem już przy odchyleniach rzędu dziesiątek miliwoltów. To nie jest marketingowa sztuczka, tylko sposób na to, by nie dopuścić do narastania problemu. Skoro mechanizm jest już jasny, następny krok to wybór odpowiedniego typu układu do konkretnej instalacji.
Rodzaje rozwiązań i czym różnią się od BMS
Tu właśnie pojawia się najwięcej nieporozumień. Nie każdy układ do balansowania jest tym samym, a nie każdy BMS robi dokładnie to samo. Gdy dobieram takie rozwiązanie, patrzę przede wszystkim na to, czy chodzi o prosty bank 2 x 12 V, o większy magazyn energii, czy o pakiet litowy, w którym balansowanie jest tylko jedną z funkcji szerszego systemu zarządzania baterią.
| Rozwiązanie | Jak działa | Mocne strony | Ograniczenia | Gdzie ma sens |
|---|---|---|---|---|
| Pasywne balansowanie | Odprowadza nadmiar energii przez rezystor, czyli zamienia ją w ciepło. | Jest proste, tanie i łatwe do wdrożenia. | Traci energię i nie poprawia czasu pracy systemu. | Małe i średnie układy, gdy koszt ma większe znaczenie niż sprawność. |
| Aktywne balansowanie | Przenosi energię z mocniejszej sekcji do słabszej. | Lepsza sprawność, mniej ciepła, lepsze wykorzystanie pojemności. | Większa złożoność i wyższy koszt. | Większe magazyny energii, długie cykle pracy, systemy premium. |
| Zewnętrzny wyrównywacz baterii | Pracuje między akumulatorami połączonymi szeregowo. | Chroni bank 24 V, 36 V lub 48 V przed rozjechaniem napięć. | Nie zastępuje dobrej jakości akumulatorów ani poprawnego ładowania. | Off-grid, kamper, łódź, UPS, proste banki z kilku baterii 12 V. |
| BMS z funkcją balansowania | Monitoruje napięcia, temperaturę i bezpieczeństwo, a przy okazji wyrównuje ogniwa. | Najpełniejsza ochrona dla pakietów litowych. | Nie każdy BMS balansuje w sposób wystarczająco skuteczny dla każdego projektu. | Pakiety Li-ion i LiFePO4, szczególnie tam, gdzie liczy się bezpieczeństwo. |
W mojej ocenie najważniejsze jest jedno: BMS nie zawsze oznacza osobny balancer, ale często zawiera funkcję balansowania jako część większego systemu ochrony. Z kolei prosty wyrównywacz do akumulatorów kwasowo-ołowiowych nie zastąpi sensownego BMS-u w pakiecie litowym. To prowadzi wprost do pytania, kiedy taki zakup rzeczywiście ma sens.
Kiedy taki układ ma sens, a kiedy nie rozwiąże problemu
Taki układ jest najbardziej użyteczny tam, gdzie akumulatory pracują szeregowo i realnie różnią się stanem naładowania. Najczęściej widzę to w instalacjach 24 V z dwóch baterii 12 V, w większych bankach 36 V i 48 V oraz w systemach, które długo pracują w trybie częściowego ładowania. Jeśli zestaw ma działać latami, a nie tylko „jakoś na teraz”, balansowanie przestaje być dodatkiem i staje się elementem ochrony inwestycji.
- Tak - gdy bank składa się z kilku baterii w szeregu i chcesz wydłużyć jego żywotność.
- Tak - gdy instalacja pracuje w PV, off-grid, UPS, kamperze albo na łodzi.
- Tak - gdy baterie są podobne, ale widzisz niewielki rozjazd napięć przy ładowaniu.
- Nie - gdy jedna bateria jest wyraźnie uszkodzona, zasiarczona albo mocno zużyta.
- Nie - gdy akumulatory mają różny wiek, pojemność i chemię, a problem jest mechaniczny lub chemiczny, nie tylko elektryczny.
- Nie - gdy liczysz, że układ naprawi błędy ładowarki, złe parametry falownika albo źle zaprojektowaną instalację.
Jeśli ktoś myśli o równoważeniu faz w domu, to też trzeba powiedzieć to wprost: tam zwykle nie kupuje się jednego „magicznego” modułu, tylko porządkuje obciążenia, dobiera automatykę albo inaczej projektuje rozdział odbiorników. Sam wyrównywacz baterii nie rozwiąże problemu przeciążonej fazy. Gdy wiesz już, że problem jest realny, pozostaje dobrać urządzenie do napięcia i chemii akumulatorów.
Jak dobrać urządzenie do 24 V, 36 V i 48 V
Przy doborze nie patrzę wyłącznie na to, czy urządzenie „pasuje do napięcia”. To za mało. Liczy się jeszcze chemia akumulatorów, prąd wyrównywania, pobór własny, alarm, sposób montażu i to, czy system już ma BMS. W praktyce najwięcej sensu ma prosty, chłodny wybór na podstawie kilku konkretów, a nie katalogowych obietnic.
| Co sprawdzić | Dlaczego to ważne | Praktyczna wskazówka |
|---|---|---|
| Napięcie systemu | Urządzenie musi być zgodne z układem 24 V, 36 V albo 48 V. | Nie kupuj modelu „na oko”, tylko pod konkretny bank. |
| Chemia akumulatorów | AGM, GEL, LiFePO4 i klasyczne kwasowo-ołowiowe nie zawsze wymagają tego samego podejścia. | Sprawdź, czy producent dopuszcza twoją chemię i sposób pracy. |
| Prąd balansowania | Za mały prąd wyrównuje wolno, za duży może być zbędny lub trudniejszy w okablowaniu. | Do małych układów wystarcza prostszy moduł, do większych szukaj mocniejszego. |
| Pobór własny | W systemach pracujących stale każdy miliamper ma znaczenie. | W dobrych modelach pobór spoczynkowy bywa bardzo niski, nawet poniżej kilku mA. |
| Alarm i sygnalizacja | Ułatwiają wykrycie problemu zanim akumulator naprawdę ucierpi. | LED-y i wyjście alarmowe są warte dopłaty. |
| Zakres temperatury i montaż | W kamperze, kotłowni czy szafie technicznej warunki nie są laboratoryjne. | Sprawdź wentylację, miejsce i ochronę przed odwrotną polaryzacją. |
Jeśli chodzi o cenę, najprostsze modele do zestawów 24 V widuje się zwykle w okolicach 75-100 zł. Przy większych systemach cena rośnie, bo rośnie też odpowiedzialność układu i wymagania techniczne. Z mojej perspektywy to nadal niewielki wydatek w porównaniu z kosztem całego banku akumulatorów, jeśli ma on pracować przez kilka sezonów bez niespodzianek. Nawet dobry dobór nie pomoże jednak wtedy, gdy popełnisz kilka typowych błędów podczas montażu.
Najczęstsze błędy przy montażu i eksploatacji
Największy problem widzę nie w samym urządzeniu, tylko w sposobie jego użycia. Wiele awarii bierze się z tego, że ktoś kupuje wyrównywacz jako „ratunek”, a nie jako element dobrze zbudowanego układu. Wtedy nawet solidny sprzęt nie ma szans działać tak, jak powinien.
- Łączenie baterii o różnym wieku i kondycji - układ będzie pracował, ale słabszy element i tak zacznie limitować cały bank.
- Brak wstępnego wyrównania stanu naładowania - nowe baterie przed połączeniem szeregowym powinny startować z podobnego poziomu.
- Oczekiwanie, że urządzenie naprawi zużytą baterię - balansowanie nie przywraca utraconej pojemności ani nie usuwa siarczenia.
- Zbyt cienkie przewody - przy większym prądzie wyrównywania to prosty przepis na straty i grzanie.
- Brak zabezpieczenia topikowego - w instalacjach bateryjnych to zawsze zły pomysł.
- Ignorowanie temperatury - ciepło przyspiesza starzenie akumulatorów, a zbyt ciasna zabudowa pogarsza sytuację.
- Mylenie balansu z pełną diagnostyką - jeżeli napięcia rozchodzą się szybko, trzeba sprawdzić całą instalację, nie tylko sam moduł.
Jeśli mam wskazać jeden błąd, który pojawia się najczęściej, to jest nim właśnie próba „uratowania” zestawu, który już jest nierówny konstrukcyjnie. W takich warunkach układ balansujący tylko spowalnia problem, zamiast go rozwiązać. Na końcu zostaje więc chłodna ocena, czy taki zakup faktycznie da ci spokój na lata.
Co jeszcze sprawdzić, żeby układ nie był tylko kolejnym gadżetem
Przed zakupem robię jeszcze jedną prostą rzecz: mierzę napięcia akumulatorów po ładowaniu i pod obciążeniem. Jeśli różnice są niewielkie i stabilne, często wystarczy dobra konfiguracja ładowarki oraz kontrola stanu baterii. Jeśli jednak rozjazd rośnie z cyklu na cykl, wyrównywacz ma sens, bo chroni bank zanim jedna bateria pociągnie resztę w dół.
W praktyce zwracałbym uwagę na trzy rzeczy: czy instalacja naprawdę jest szeregowa, czy akumulatory są porównywalne oraz czy system już nie robi tego samego wewnątrz BMS-u. Dopiero potem patrzyłbym na markę, obudowę i dodatki. Takie podejście jest zwyczajnie bardziej opłacalne niż kupowanie urządzenia „na wszelki wypadek”. Jeśli problemem jest realny rozjazd napięć, dobrze dobrany układ potrafi zauważalnie wydłużyć życie całego banku i zmniejszyć liczbę niepotrzebnych wymian.
W dobrze zaprojektowanej instalacji to niewielki element, ale jego brak często wychodzi dopiero po sezonie intensywnej pracy. Dlatego przy akumulatorach w systemach 24 V, 36 V i 48 V zawsze zaczynam od pomiaru, a dopiero potem od zakupu.
