Symbol kondensatora na schemacie wygląda niepozornie, ale od niego zależy, czy poprawnie odczytasz polaryzację, dobierzesz zamiennik i unikniesz błędu przy montażu. W praktyce ten sam zapis pojawia się w prostych zasilaczach, falownikach PV, sterownikach pomp ciepła i układach filtrujących, więc warto umieć rozpoznać go bez zgadywania. Poniżej pokazuję, jak czytać oznaczenia, czym różnią się najczęstsze warianty i na co zwracam uwagę, gdy schemat ma być użyteczny, a nie tylko ładny.
Najważniejsze informacje o symbolu kondensatora
- Dwie równoległe okładki zwykle oznaczają kondensator niepolaryzowany.
- Plus przy jednej z okładek wskazuje element spolaryzowany, najczęściej elektrolityczny.
- Strzałka przez symbol oznacza kondensator zmienny lub trymer.
- Sam symbol nie mówi wszystkiego - wartość, napięcie i typ dielektryka trzeba odczytać z opisu lub BOM.
- W układach mocy kondensatory odpowiadają za filtrację, tłumienie zakłóceń i stabilność pracy przetwornic.
- Najczęstszy błąd to potraktowanie symbolu jak uniwersalnego, bez sprawdzenia polaryzacji i kontekstu schematu.
Co oznacza symbol kondensatora na schemacie
Na schemacie symbol nie pokazuje fizycznego wyglądu elementu, tylko jego funkcję w obwodzie. Kondensator przechowuje ładunek elektryczny w polu elektrycznym, dlatego jest jednym z podstawowych elementów w filtrach, sprzęganiu sygnałów, układach czasowych i zasilaniu impulsowym. Gdy czytam taki zapis, interesuje mnie nie tylko sam znak graficzny, ale też to, czy schemat sugeruje polaryzację, regulację pojemności i miejsce pracy w układzie.
W praktyce najważniejsze jest jedno: symbol kondensatora nie wystarcza do doboru części. Ten sam rysunek może opisywać element o innej pojemności, napięciu pracy albo technologii wykonania. Dlatego zawsze zestawiam go z oznaczeniem C1, C7 i z wartością podaną obok, na przykład 100 nF, 10 uF albo 470 uF. Tylko wtedy wiem, czy chodzi o drobne odsprzęganie, filtr zasilania czy magazyn energii po stronie DC.
Jeśli schemat ma być użyteczny w serwisie albo montażu, ten drobiazg oszczędza czas i zmniejsza liczbę pomyłek. To dobry punkt wyjścia, bo zaraz przechodzę do tego, jak rozpoznać konkretną odmianę symbolu.

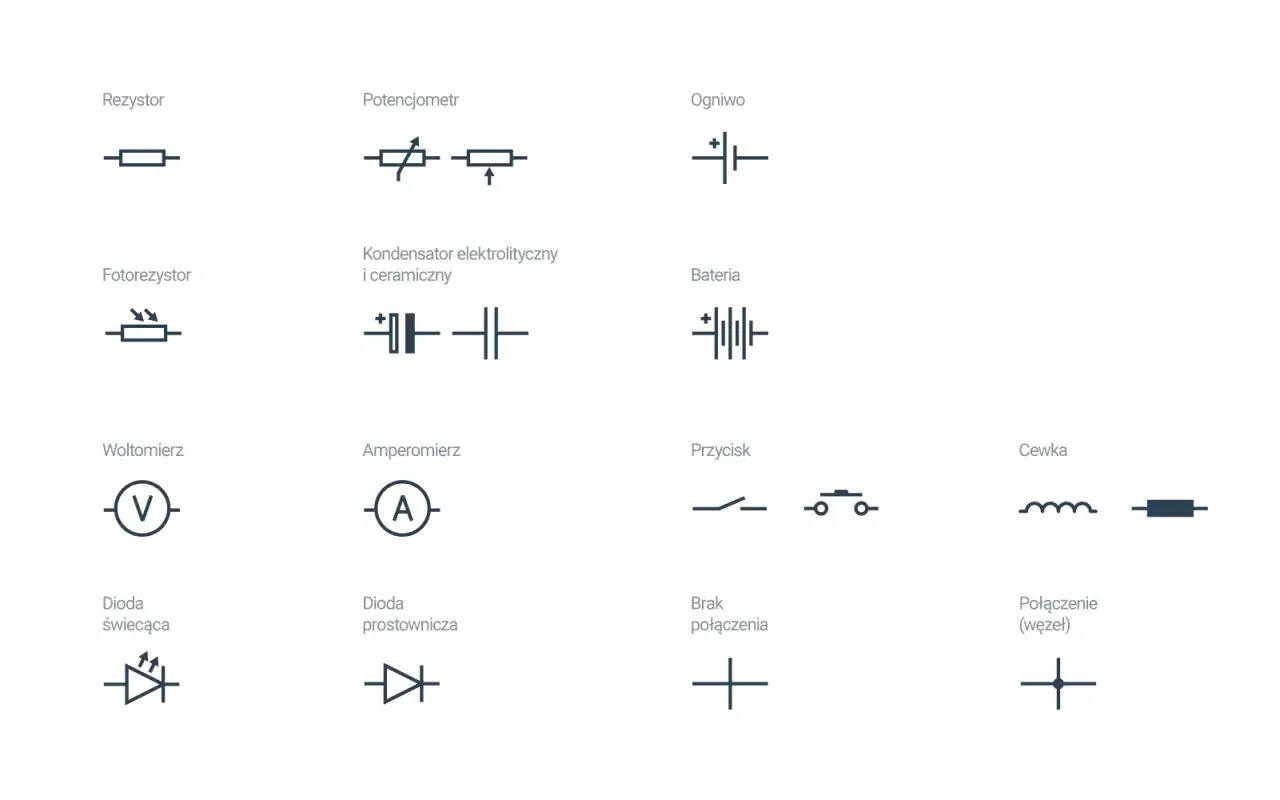

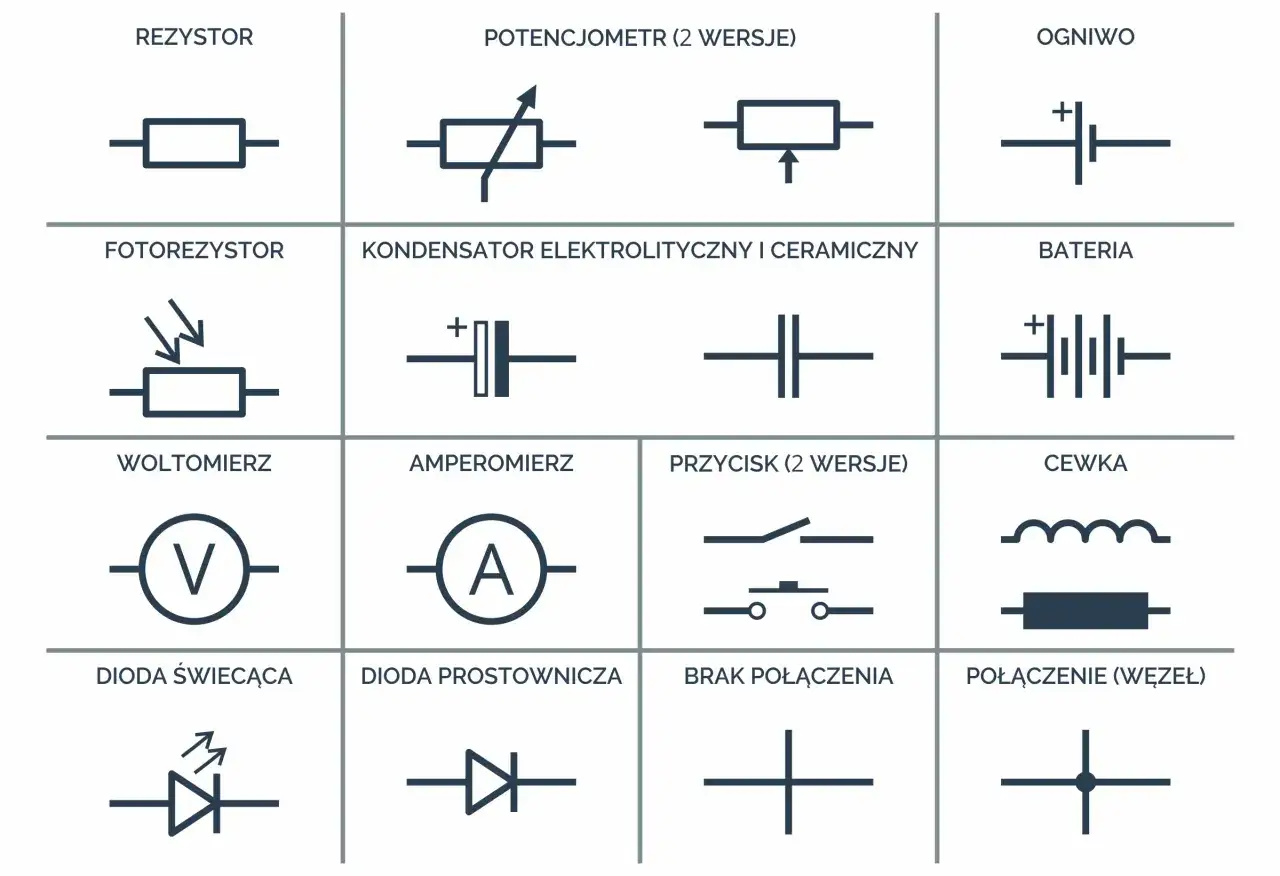

Jak rozpoznać najważniejsze odmiany symbolu
W standardach i bibliotekach CAD spotyka się kilka wersji zapisu, ale sens pozostaje podobny. W Europie i w projektach opartych na IEC najczęściej spotykam prosty symbol dwóch okładek dla elementu niepolaryzowanego oraz wyraźne oznaczenie biegunowości dla wersji spolaryzowanej. W starszych materiałach i części dokumentacji amerykańskiej możesz zobaczyć nieco inne warianty kreskowania, dlatego zawsze patrzę na cały rysunek, a nie na jedną kreskę wyrwaną z kontekstu.
| Odmiana symbolu | Co oznacza | Jak ją czytam | Typowe zastosowanie |
|---|---|---|---|
| Dwie równoległe okładki | Kondensator niepolaryzowany | Może pracować w obu kierunkach | Ceramiczne, foliowe, tłumienie zakłóceń, sprzęganie sygnału |
| Znak „+” przy jednej z okładek | Kondensator spolaryzowany | Trzeba zachować biegunowość; w starszych konwencjach spotyka się też odmienne kreskowanie | Elektrolityczne, filtracja zasilania, magazyn energii |
| Strzałka przez symbol | Kondensator zmienny | Pojemność można regulować | Strojenie, obwody rezonansowe, dopasowanie |
| Oznaczenie regulacji lub mała strzałka nastawcza | Trymer | Regulacja jednorazowa lub serwisowa | Kalibracja, dokładne dostrajanie układu |
Ta tabela dobrze pokazuje, że sam kształt symbolu mówi o zachowaniu elementu, a nie o jego rozmiarze czy jakości. W praktyce największe znaczenie ma polaryzacja, bo to ona decyduje, czy wlutowanie „na odwrót” będzie tylko błędem, czy od razu problemem eksploatacyjnym. Przy projektach zasilaczy i elektroniki mocy sprawdzam to zawsze dwukrotnie.
Warto też pamiętać o różnicy między kondensatorem zmiennym a trymerem. Pierwszy zmienia pojemność w trakcie normalnej pracy, drugi służy raczej do kalibracji i nie jest przeznaczony do częstego kręcenia. To drobne rozróżnienie, ale w praktyce bardzo pomaga, gdy odczytujesz schemat urządzenia zamiast tylko oglądać katalog części.
Co symbol mówi, a czego nie mówi
To jedna z tych rzeczy, które początkujący zwykle przeceniają. Z samego symbolu nie odczytasz napięcia znamionowego, tolerancji, temperatury pracy ani jakości dielektryka. Nie dowiesz się też, czy kondensator jest ceramiczny, foliowy, elektrolityczny aluminiowy czy tantalowy, jeśli projektant nie dopisał tego w opisie albo w zestawieniu materiałowym.
Ja traktuję symbol jako pierwszą warstwę informacji, a nie ostateczną odpowiedź. Potem sprawdzam trzy rzeczy: oznaczenie wartości, opis technologii i kontekst miejsca w układzie. Jeśli element siedzi przy wyjściu prostownika albo szynie DC falownika, zwykle ma inną rolę niż kondensator przy wejściu sygnału audio. W instalacjach związanych z fotowoltaiką i automatyką grzewczą to rozróżnienie jest szczególnie ważne, bo błędny zamiennik potrafi skrócić żywotność całego modułu.
Praktyczna zasada, którą stosuję: symbol odpowiada na pytanie „jak ten element zachowuje się w obwodzie”, a opis odpowiada na pytanie „co dokładnie to jest”. Jeżeli projekt lub naprawa opiera się tylko na samym rysunku, to za mało. Właśnie dlatego schemat zawsze czytam razem z legendą, BOM-em i oznaczeniami pól lutowniczych.
Dlaczego polaryzacja ma znaczenie bardziej, niż się wydaje
W kondensatorach spolaryzowanych kierunek podłączenia nie jest detalem. Taki element ma określoną stronę dodatnią i ujemną, a odwrócenie biegunów może prowadzić do grzania, wzrostu upływności, a w skrajnych przypadkach do uszkodzenia. Najczęściej dotyczy to kondensatorów elektrolitycznych, które bardzo często pracują jako magazyn energii i filtr tętnień w zasilaczach.
W schematach spotykam dwa podejścia: albo wyraźny znak plus przy odpowiedniej okładce, albo osobny opis w pobliżu elementu. W obu przypadkach nie zostawiam tego „na oko”. Jeśli mam przed sobą płytkę i dokumentację serwisową, sprawdzam też nadruk na obudowie. Często producent zaznacza biegunowość paskiem, znakiem plus lub inną kontrastową obwódką, ale to nadal nie zastępuje schematu.
To ma znaczenie nie tylko w drobnej elektronice. W falownikach PV, zasilaczach pomp ciepła i sterownikach silników kondensatory na szynie DC pracują w trudnych warunkach termicznych. Błąd polaryzacji albo zbyt słaby zamiennik zwykle nie kończy się „drobnostką”, tylko awarią, którą potem trzeba lokalizować w całym układzie. Dlatego gdy widzę symbol spolaryzowany, od razu sprawdzam też dopuszczalne napięcie i temperaturę pracy.
Jak czytam symbol w układach zasilania i energii
W instalacjach energetycznych i automatyce budynkowej kondensator pojawia się częściej, niż wielu osobom się wydaje. W filtrach wejściowych ogranicza zakłócenia, w układach odsprzęgających stabilizuje napięcie przy szybko zmieniającym się poborze prądu, a w torach DC pomaga wygładzać tętnienia. W praktyce oznacza to, że jeden symbol może opisywać element o zupełnie innym zadaniu niż drugi, choć graficznie wygląda podobnie.
W takich układach zwracam uwagę na trzy konteksty:
- Filtracja zasilania - kondensator wygładza napięcie i ogranicza szpilki zakłóceniowe.
- Sprzęganie sygnału - element przepuszcza składową zmienną, a blokuje stałą.
- Magazyn energii - większa pojemność pomaga utrzymać stabilność przy skokach obciążenia.
W praktyce, gdy schemat pochodzi z elektroniki mocy, patrzę też na sąsiedztwo elementów: dławików, prostowników, tranzystorów i układów zabezpieczających. Jeśli kondensator stoi obok mostka prostowniczego lub przetwornicy, zwykle pełni funkcję filtrującą lub buforową. Jeśli znajduje się przy wejściu sterowania, częściej jest elementem czasowym albo sprzęgającym. To pomaga szybciej zrozumieć obwód bez czytania całej dokumentacji od początku do końca.
Najczęstsze błędy przy odczycie symbolu
Największy błąd to założenie, że każdy kondensator wygląda tak samo i znaczy dokładnie to samo. Drugi, równie częsty, polega na pominięciu polaryzacji, bo symbol „wydaje się oczywisty”. W serwisie i montażu takie skróty myślowe kosztują najwięcej czasu.
Najczęściej widzę pięć pomyłek:
- Mylenie symbolu niepolaryzowanego ze spolaryzowanym - szczególnie przy starych lub uproszczonych schematach.
- Odczytanie samego rysunku bez wartości - a potem dobór kondensatora o złej pojemności.
- Ignorowanie napięcia pracy - pojemność może się zgadzać, ale element i tak nie wytrzyma warunków.
- Zakładanie, że strzałka zawsze oznacza regulację w czasie pracy - czasem chodzi o trymer serwisowy.
- Pominięcie oznaczeń BOM i legendy - szczególnie w dużych schematach urządzeń energetycznych.
Warto też uważać na stare rysunki i różne biblioteki CAD. Dwie firmy mogą narysować bardzo podobny układ, ale użyć innej konwencji graficznej. Dlatego ja nie ufam jednemu symbolowi bardziej niż całemu opisowi obwodu.
Jak szybko sprawdzić poprawność przed montażem
Jeśli mam ograniczony czas, idę zawsze tą samą krótką ścieżką. Najpierw identyfikuję typ symbolu, potem sprawdzam polaryzację, na końcu szukam wartości i dopuszczalnego napięcia. Ta kolejność działa, bo eliminuje najgroźniejsze błędy jeszcze przed lutowaniem.
- Odczytuję, czy to kondensator stały, spolaryzowany czy zmienny.
- Sprawdzam oznaczenie biegunowości i zgodność z nadrukiem na obudowie.
- Porównuję pojemność z miejscem w układzie i z listą części.
- Weryfikuję napięcie znamionowe z zapasem do realnych warunków pracy.
- Patrzę, czy element nie pracuje w wysokiej temperaturze albo przy dużych tętnieniach prądu.
To proste, ale skuteczne. W układach związanych z energią odnawialną i nowoczesnym ogrzewaniem szczególnie łatwo o pokusę, by „wstawić coś podobnego”. Taki skrót bywa akceptowalny przy małych kondensatorach odsprzęgających, ale przy elementach w torze mocy albo w filtrze wejściowym już nie. Tam lepiej poświęcić minutę na sprawdzenie niż później szukać awarii w całym układzie.
Jeśli mam do czynienia z niepewnym schematem, pomocne jest też porównanie z inną wersją dokumentacji albo z nadrukiem producenta na płytce. Często już to jedno zestawienie pozwala rozstrzygnąć, czy symbol pokazuje zwykły kondensator, czy jednak element spolaryzowany, którego nie wolno odwracać.
Co warto zapamiętać przy czytaniu schematów i naprawach
Jeżeli miałbym zostawić jedną praktyczną wskazówkę, to tę: czytaj symbol kondensatora razem z kontekstem obwodu. Sam znak graficzny daje tylko bazę, a pełny obraz tworzą jeszcze wartość, polaryzacja, napięcie i miejsce w układzie. W schematach urządzeń z obszaru PV, automatyki grzewczej i elektroniki mocy ta zasada oszczędza najwięcej błędów.
Drugie ważne rozróżnienie dotyczy odmian symbolu. Dwie okładki, znak polaryzacji, strzałka regulacji i oznaczenie trymera nie są ozdobą rysunku, tylko skrótem informacji o tym, jak element działa i jak trzeba go zamontować. Kiedy zaczynasz tak patrzeć na schemat, odczyt staje się dużo szybszy, a dobór części mniej przypadkowy.
W praktyce najlepszy nawyk jest prosty: najpierw identyfikuję typ kondensatora, potem potwierdzam polaryzację i parametry, a dopiero później sięgam po lutownicę. To niewielka różnica w podejściu, ale w elektronice właśnie takie drobiazgi robią największą różnicę.
