Przekaźnik to mały element, który w praktyce robi dużą robotę: pozwala sterować jednym obwodem za pomocą sygnału z innego, zwykle słabszego obwodu. W instalacjach elektrycznych, ogrzewaniu i automatyce budynkowej właśnie od niego często zależy, czy sygnał z termostatu, sterownika albo modułu PLC bezpiecznie uruchomi pompę, zawór, lampę lub inne obciążenie. W tym tekście rozkładam temat na konkrety: jak działa taki element, jak czytać jego styki, kiedy go dobrać i kiedy lepiej wybrać inne rozwiązanie.
Najważniejsze rzeczy, które trzeba sprawdzić przed montażem przekaźnika
- Przekaźnik oddziela obwód sterowania od obwodu mocy i daje galwaniczną izolację.
- NO, NC i COM opisują, co dzieje się ze stykami w spoczynku i po pobudzeniu cewki.
- Przy doborze ważniejsze od samego napięcia cewki są: rodzaj obciążenia, prąd rozruchowy i liczba przełączeń.
- Do dużych prądów lepiej pasuje stycznik, a do bardzo częstego przełączania często wygrywa SSR.
- W ogrzewaniu, automatyce budynkowej i prostych układach sterowania przekaźnik jest nadal bardzo praktycznym rozwiązaniem.
Czym jest przekaźnik i kiedy naprawdę się przydaje
Najprościej ujmując, przekaźnik to elektrycznie sterowany przełącznik. Dostaje mały sygnał na cewkę i w odpowiedzi otwiera albo zamyka styki w drugim obwodzie. Ta separacja jest ważna, bo pozwala sterować wyższym napięciem lub innym obciążeniem bez bezpośredniego łączenia go ze sterownikiem, termostatem czy elektroniką niskonapięciową.
W praktyce patrzę na niego jak na element pośredniczący. Jeśli sterownik ma słabe wyjście, a urządzenie wykonawcze potrzebuje wyraźnie innych warunków pracy, przekaźnik robi właśnie to: izoluje, wzmacnia i przełącza. W automatyce budynkowej spotyka się go przy pompach, zaworach, oświetleniu, sygnałach z czujników i wyjściach PLC. W kotłowni albo rozdzielni nie jest ozdobą schematu, tylko narzędziem, które porządkuje cały układ.
Warto też pamiętać, że to nie jedyna rodzina w tej kategorii. Są przekaźniki elektromechaniczne, półprzewodnikowe, czasowe, nadzorcze i bezpieczeństwa. Ja na razie skupiam się na klasycznym przekaźniku przełączającym obwód, bo właśnie on najczęściej pojawia się w typowych instalacjach elektrycznych. Kiedy to rozróżniasz, łatwiej przejść do samej logiki styków.
Jak działa cewka, NO, NC i COM
W środku klasycznego przekaźnika pracuje cewka, czyli uzwojenie, które po podaniu napięcia wytwarza pole magnetyczne. To pole przyciąga element ruchomy i zmienia stan styków. Mechanizm jest prosty, ale w praktyce bardzo użyteczny, bo dzięki niemu mały sygnał sterujący może przełączyć zupełnie inny obwód.
Najczęściej spotkasz trzy oznaczenia styków: NO, NC i COM. NO to styk normalnie otwarty, czyli zwiera się dopiero po zasileniu cewki. NC jest normalnie zamknięty, więc rozłącza się po pobudzeniu cewki. COM to zacisk wspólny, który przełącza się między NO i NC. W praktyce to właśnie od tych trzech punktów zależy logika całego układu.
| Oznaczenie | Co oznacza | Stan bez zasilania cewki | Stan po pobudzeniu cewki |
|---|---|---|---|
| NO | Styk normalnie otwarty, zwierny | Obwód jest rozłączony | Obwód zostaje zamknięty |
| NC | Styk normalnie zamknięty, rozwierny | Obwód jest zamknięty | Obwód zostaje rozłączony |
| COM | Styk wspólny | Łączy się z NC | Łączy się z NO |
Wersja monostabilna, czyli najczęstsza, po zaniku zasilania wraca do stanu spoczynku. Są też przekaźniki bistabilne, które po impulsie zostają w ostatnim położeniu i przełączają się dopiero kolejnym impulsem. To rozwiązanie ma sens tam, gdzie chcesz ograniczyć pobór energii albo sterować stanem pamiętanym bez stałego podawania napięcia. Gdy rozumiesz tę różnicę, czytanie schematu przestaje być zgadywaniem.
Kiedy te oznaczenia są jasne, można przejść do tego, jak patrzeć na rysunek i nie pomylić zacisków w realnym podłączeniu.
Jak czytać schemat i podłączać bez pomyłek
Na schematach cewka i styki są rysowane osobno, bo pokazują dwa różne obwody. To nie jest przypadek, tylko przypomnienie o galwanicznej izolacji, czyli braku bezpośredniego połączenia elektrycznego między sterowaniem a obciążeniem. Dla mnie to jedna z najważniejszych zalet przekaźnika, bo właśnie dzięki temu można bezpieczniej łączyć elektronikę z instalacją wykonawczą.
Przy podłączaniu najpierw identyfikuję cewkę, potem COM, a dopiero na końcu decyduję, czy potrzebuję styku NO czy NC. Numeracja zacisków zależy od producenta i obudowy, więc nie opieram się na pamięci, tylko na karcie katalogowej albo nadruku na obudowie. To drobiazg, który oszczędza bardzo dużo czasu.
- Sprawdzam napięcie cewki i porównuję je z napięciem sterowania.
- Odczytuję, który zacisk jest COM, a które są NO i NC.
- Ustalam, czy obciążenie ma być załączane po pobudzeniu cewki, czy rozłączane.
- Przy obciążeniach indukcyjnych dodaję element tłumiący przepięcia, na przykład diodę, warystor albo układ RC.
- Testuję układ najpierw bez obciążenia, a dopiero później pod pełnym prądem.
W praktyce zwracam jeszcze uwagę na to, czy to obwód sygnałowy, czy wykonawczy. Na przykład wyjście „suchy styk” nie daje własnego napięcia, tylko zwiera lub rozwiera obwód zewnętrzny. To bardzo przydatne w automatyce budynkowej i sterowaniu zewnętrznym, ale trzeba wiedzieć, co dokładnie chcesz tym stykiem zrobić. Gdy schemat jest już czytelny, najważniejsze staje się pytanie o dobór pod konkretne obciążenie.
Jak dobrać model do obciążenia
Ja zawsze zaczynam od obciążenia, a dopiero potem patrzę na cenę i gabaryty. Samo napięcie cewki to za mało. Liczy się rodzaj obciążenia, prąd znamionowy, prąd rozruchowy, częstotliwość przełączeń, temperatura pracy i sposób montażu. W katalogach obciążalność styków bywa podawana osobno dla obciążeń rezystancyjnych, a osobno dla bardziej wymagających układów, więc nie wolno przenosić jednego parametru 1:1 na wszystko.
| Co sprawdzam | Dlaczego to ważne | Na co patrzę w praktyce |
|---|---|---|
| Napięcie cewki | Musi pasować do napięcia sterowania | Wersja 5 V, 12 V, 24 V lub inna zgodna z układem |
| Rodzaj obciążenia | Inaczej zachowuje się grzałka, inaczej silnik czy cewka | Obciążenie rezystancyjne, indukcyjne albo pojemnościowe |
| Prąd rozruchowy | Start bywa kilkukrotnie cięższy niż praca ustalona | Żarówki, silniki, elektromagnesy, zasilacze impulsowe |
| Częstotliwość przełączeń | Częste cykle przyspieszają zużycie styków | Układy czasowe, sterowanie pompą, cykle automatyczne |
| Montaż i środowisko | Wilgoć, pył i temperatura skracają żywotność | PCB, gniazdo, szyna DIN, kotłownia, rozdzielnia, obudowa zamknięta |
Warto mieć z tyłu głowy jedną konkretną liczbę: przy lampach prąd rozruchowy może być około 10 razy większy niż prąd w pracy ustalonej. To właśnie dlatego przekaźnik, który „na papierze” wygląda dobrze, potrafi w rzeczywistości szybko zużyć styki. Dla większych obciążeń obowiązuje ta sama zasada, tylko skala problemu jest większa. Jeśli masz silnik, elektromagnes albo zestaw lamp, nie wybieraj modelu wyłącznie po amperach z pierwszej kolumny katalogu.
W katalogach spotyka się też różne napięcia cewek, od wersji niskonapięciowych po bardziej specjalistyczne. Sam fakt, że model istnieje w kilku wariantach, niczego jeszcze nie rozwiązuje. Najpierw musisz wiedzieć, czy chodzi o obwód sterujący, czy wykonawczy, a dopiero potem wybierać konkretną serię. Kiedy to uporządkujesz, naturalnie pojawia się następne pytanie: czy na pewno potrzebujesz właśnie przekaźnika, a nie stycznika albo SSR.
Przekaźnik, stycznik i SSR nie robią tego samego
To porównanie jest ważniejsze, niż wiele osób zakłada. Przekaźnik jest świetny do mniejszych i średnich obciążeń, stycznik lepiej znosi duże prądy, a przekaźnik półprzewodnikowy, czyli SSR, wygrywa tam, gdzie liczą się szybkość i cisza pracy. W praktyce nie chodzi o to, co jest „lepsze”, tylko co pasuje do konkretnego zadania.
| Cecha | Przekaźnik elektromagnetyczny | Stycznik | SSR |
|---|---|---|---|
| Najlepsze zastosowanie | Sterowanie sygnałami i umiarkowanymi obciążeniami | Duże obciążenia, napędy i układy mocy | Częste przełączanie, szybka reakcja, cicha praca |
| Mocna strona | Prostota, izolacja i uniwersalność | Wyższa odporność na duży prąd i trudniejsze warunki pracy | Brak styków mechanicznych, brak zużycia kontaktów |
| Ograniczenie | Zużycie styków, łuk i hałas mechaniczny | Większy gabaryt i zwykle wyraźnie większe obciążenia prądowe | Prąd upływu i konieczność odprowadzania ciepła |
| Kiedy ja bym wybrał | Gdy potrzebuję prostego, taniego i przewidywalnego przełączania | Gdy prąd jest już naprawdę wysoki lub obciążenie jest ciężkie | Gdy przełączeń jest dużo, a zależy mi na ciszy i trwałości |
Przy stycznikach najprościej myśleć o klasie urządzeń przeznaczonych do większych prądów, często liczonych już w setkach amperów, a nie w kilku amperach jak przy klasycznych przekaźnikach. Z kolei SSR nie ma ruchomych styków, więc nie zużywa się mechanicznie i pracuje bardzo cicho, ale trzeba pilnować nagrzewania i prądu upływu. W obwodach, które często przełączają się pod obciążeniem, ta różnica ma ogromne znaczenie. Właśnie dlatego ten wybór nie powinien być przypadkowy.
Gdy porównasz te trzy rozwiązania, dobór pod instalację zwykle przestaje być zgadywanką. Zostaje jeszcze pytanie, gdzie taki element naprawdę ma sens w domu, ogrzewaniu i fotowoltaice.
Gdzie sprawdza się w domu, ogrzewaniu i fotowoltaice
W domu i w automatyce budynkowej przekaźnik najczęściej pracuje tam, gdzie trzeba odseparować elektronikę od urządzenia wykonawczego. Dobrze sprawdza się przy sterowaniu pompą obiegową, siłownikiem zaworu, pompą cyrkulacyjną, oświetleniem, sygnałem z termostatu albo wyjściem sterownika. Jeśli układ ma wyjście niskonapięciowe, a obciążenie jest wyższe, przekaźnik często jest najprostszym sposobem na bezpieczne połączenie obu światów.
W ogrzewaniu szczególnie ważne jest to, żeby nie patrzeć wyłącznie na „czy zadziała”, ale również na to, jak często będzie przełączany. Pompy i zawory potrafią pracować cyklicznie, więc liczy się nie tylko sam prąd, ale też liczba cykli i warunki w kotłowni. W wilgotniejszym, cieplejszym albo mocniej zapylonym środowisku lepiej od razu wybrać model i obudowę przewidziane do takich warunków. To drobiazg, który realnie wydłuża życie całego układu.

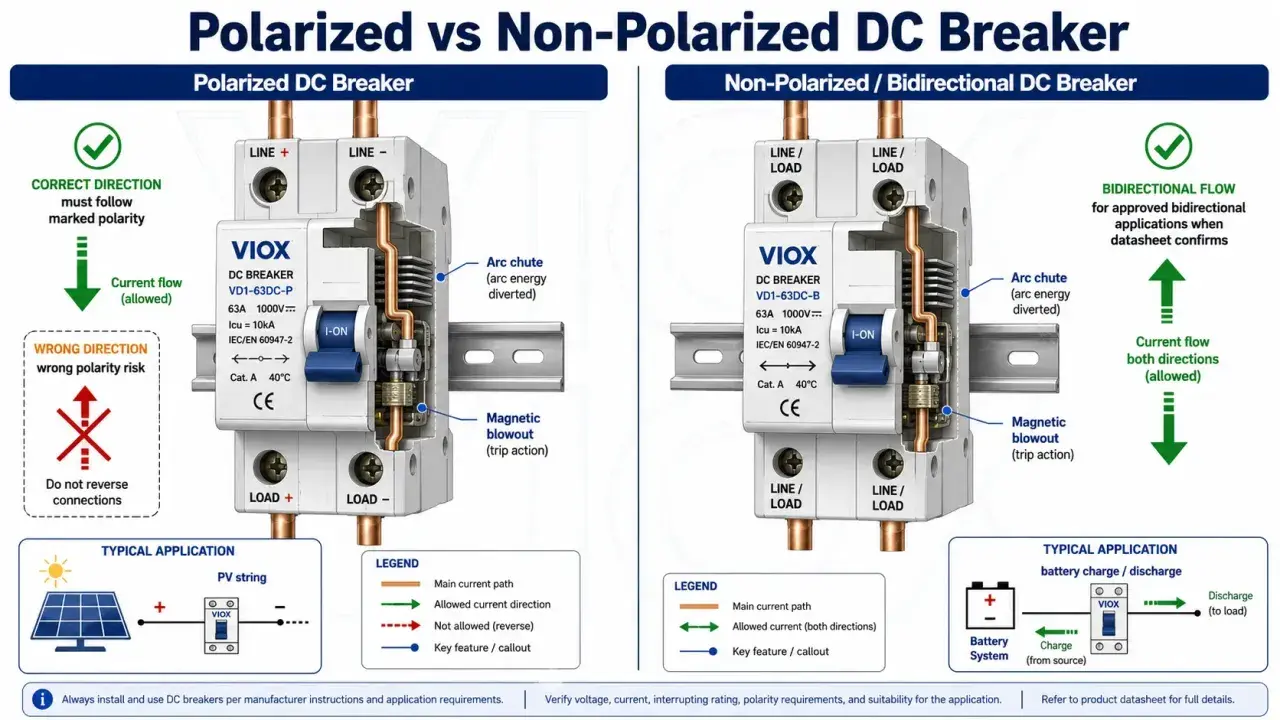

W fotowoltaice podchodzę do tematu ostrożniej. Przekaźnik przydaje się w obwodach sterowania, sygnalizacji, blokadach, monitoringu i prostych funkcjach logicznych, ale nie zastępuje urządzeń przeznaczonych do dużych prądów stałych. Do bezpośredniego rozłączania stringów PV albo ciężkich obwodów DC trzeba stosować osprzęt z odpowiednimi parametrami dla prądu stałego. To ważne, bo w DC łuk jest trudniejszy do wygaszenia i zły dobór szybko odbija się na stykach.
Jeśli patrzeć szerzej, przekaźnik jest szczególnie użyteczny tam, gdzie sterownik ma niewielkie wyjście, a urządzenie wykonawcze wymaga osobnego toru pracy. Właśnie w tym miejscu bardzo często spotykają się automatyka budynkowa, układy grzewcze i proste systemy zarządzania energią. Kiedy już wiesz, gdzie urządzenie ma sens, łatwiej zauważyć typowe błędy, które psują nawet dobrze zaprojektowany układ.
Najczęstsze błędy przy montażu i diagnozie
Najczęściej widzę jeden błąd: dobór po samym napięciu cewki. To za mało, bo model może być formalnie zgodny z napięciem sterowania, a mimo to kompletnie nie pasować do obciążenia. Drugi klasyk to ignorowanie prądu rozruchowego. Układ działa chwilę, potem styki zaczynają się kleić, grzać albo nadmiernie iskrzyć.
- Dobór bez uwzględnienia rodzaju obciążenia - grzałka, silnik i elektromagnes nie zachowują się tak samo.
- Podłączenie AC i DC „na oko” - w praktyce kończy się to hałasem, brzęczeniem albo uszkodzeniem cewki.
- Brak elementu gaszącego - przy cewkach i obciążeniach indukcyjnych przepięcia skracają życie styków.
- Przekroczenie dopuszczalnej liczby przełączeń - przekaźnik ma swoją trwałość i nie jest wieczny.
- Zastosowanie zwykłego elementu w obwodzie bezpieczeństwa - tam potrzebne są rozwiązania z wymuszonym prowadzeniem styków albo moduły bezpieczeństwa.
W diagnostyce słucham też samego urządzenia. Brzęczenie cewki, niestabilne załączanie, nadmierne grzanie albo brak powrotu styków często mówią więcej niż szybki pomiar multimetrem. Z perspektywy serwisowej najbardziej zdradliwe są objawy pozornie „losowe”, bo zwykle wskazują na złe napięcie, zbyt duży spadek na przewodach, przeciążenie albo zużycie styków. Kiedy te objawy rozumiesz, montaż przestaje być loterią.
To prowadzi już prosto do jednej praktycznej zasady, którą stosuję przed każdym zamówieniem i która naprawdę oszczędza czas.
Jedna krótka kontrola przed montażem oszczędza najwięcej kłopotów
Przed zakupem zawsze sprawdzam trzy rzeczy: napięcie cewki, rodzaj obciążenia i prąd rozruchowy. Jeśli którykolwiek z tych punktów jest niejasny, nie zgaduję, bo później płaci się za to spalonymi stykami, brzęczącą cewką albo niepotrzebnym grzaniem modułu. To prosty filtr, ale właśnie on najczęściej odróżnia poprawny dobór od przypadkowego wyboru.
- Jeśli układ ma małe obciążenie i rzadkie przełączenia, klasyczny przekaźnik zwykle wystarczy.
- Jeśli prąd jest duży, myśl o styczniku, a nie o „mocniejszym przekaźniku na próbę”.
- Jeśli przełączeń jest bardzo dużo albo ma być cicho, sprawdź SSR i jego warunki chłodzenia.
Tak traktowany przekaźnik nie jest drobnym dodatkiem do schematu, tylko sensownym sposobem na bezpieczne i przewidywalne przełączanie obwodów. Właśnie dlatego tak dobrze sprawdza się w automatyce budynkowej, ogrzewaniu i prostych układach sterowania, gdzie liczą się i izolacja, i dobór pod realne obciążenie.
