Piorunochron nie jest dodatkiem „na wszelki wypadek”, tylko częścią ochrony budynku przed skutkami wyładowań atmosferycznych. W tym tekście wyjaśniam, jak działa taki system, z czego się składa, kiedy ma sens, ile zwykle kosztuje i jak połączyć go z fotowoltaiką oraz ochroną elektroniki. Pokazuję też typowe błędy, bo właśnie one najczęściej obniżają skuteczność całej instalacji.
Najważniejsze rzeczy, które trzeba wiedzieć przed decyzją
- Ochrona odgromowa nie eliminuje ryzyka całkowicie, ale bezpiecznie prowadzi prąd wyładowania do ziemi i ogranicza szkody.
- W praktyce liczy się nie sam zwód na dachu, ale cały układ: zwody, przewody odprowadzające, uziom, połączenia wyrównawcze i ograniczniki przepięć.
- Nie każdy dom jednorodzinny ma automatyczny obowiązek montażu, ale o potrzebie decydują przepisy, norma i analiza ryzyka.
- Na gotowym budynku najtaniej wychodzi to, co zaplanowano już na etapie fundamentów i pokrycia dachowego.
- Przy fotowoltaice trzeba myśleć nie tylko o dachu, ale też o falowniku, okablowaniu DC i ochronie przeciwprzepięciowej po stronie AC i DC.
Jak działa ochrona odgromowa i co chroni naprawdę
Najprościej mówiąc, taki system ma przejąć energię wyładowania i poprowadzić ją możliwie bezpieczną drogą do gruntu. Nie „przyciąga” on piorunów w magiczny sposób, tylko tworzy przewidywalną ścieżkę dla prądu, jeśli do uderzenia już dojdzie. To ważne rozróżnienie, bo wielu inwestorów myli sam element widoczny na dachu z pełnym układem ochronnym.
W dobrze zaprojektowanym budynku ochrona działa na dwóch poziomach. Zewnętrzna część ma przejąć bezpośrednie uderzenie i nie dopuścić do pożaru, pęknięć muru czy uszkodzenia dachu. Wewnętrzna część ogranicza przepięcia, które potrafią zniszczyć sterowniki kotła, automatykę bramy, router, pompę ciepła albo falownik fotowoltaiki nawet wtedy, gdy sam budynek nie został trafiony bezpośrednio.
Z mojego punktu widzenia najważniejsza jest jedna rzecz: skuteczność nie wynika z samej obecności metalowych przewodów, tylko z ich ciągłości, właściwego prowadzenia i połączenia z instalacją elektryczną. Jeśli ten układ jest przypadkowy, wygląda „technicznie”, ale nie daje pełnej ochrony. To prowadzi wprost do pytania, z jakich elementów taki system powinien się składać.
Z czego składa się skuteczny system na dachu i w rozdzielnicy
W praktyce najlepsze efekty daje układ traktowany jako całość, a nie zestaw przypadkowych dodatków. Na budowie patrzę na to w prosty sposób: dach ma przejąć uderzenie, uziom ma odprowadzić energię do ziemi, a rozdzielnica ma zdusić przepięcia zanim dotrą do urządzeń.
| Element | Rola | Na co zwracam uwagę |
|---|---|---|

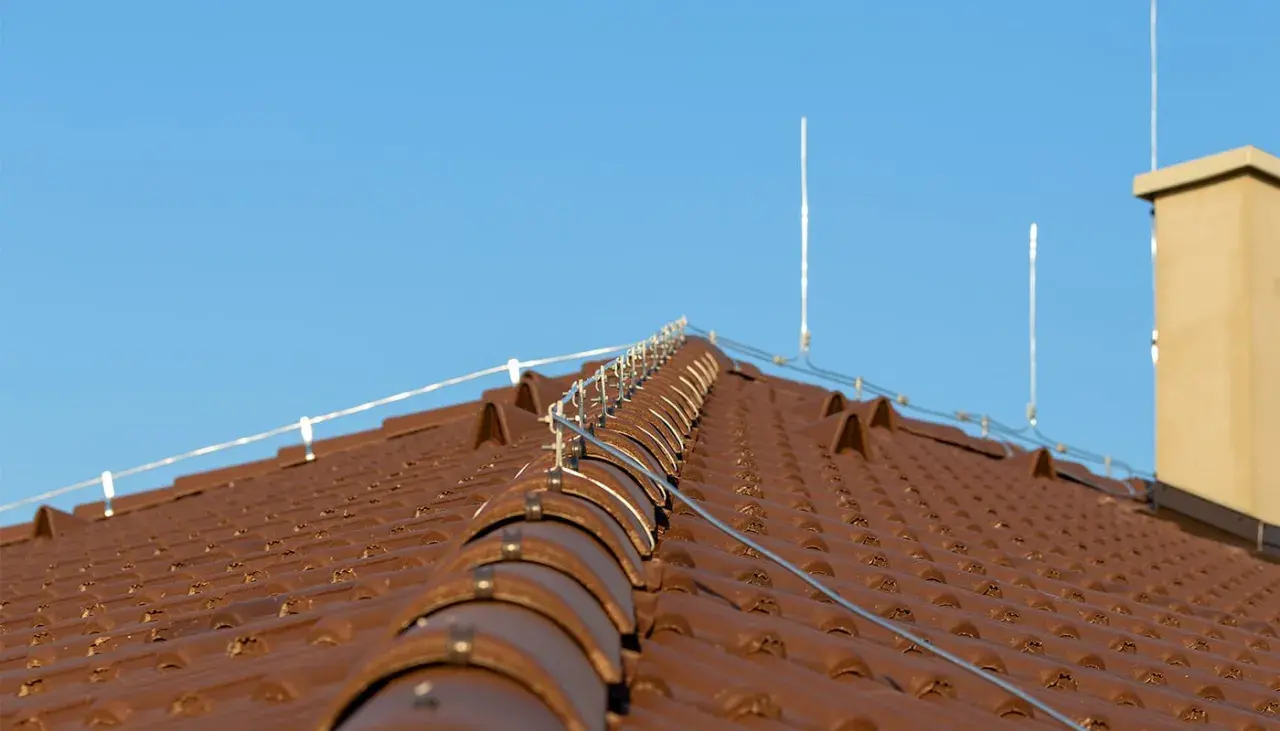

| Zwody | Przejmują wyładowanie i tworzą „punkt wejścia” dla prądu piorunowego | Muszą obejmować najwyższe punkty dachu, kominy, attyki i inne wystające elementy |
| Przewody odprowadzające | Przenoszą energię z dachu do uziomu | Powinny mieć możliwie prostą trasę, bez ostrych łuków i zbędnych załamań |
| Uziom fundamentowy lub otokowy | Rozprasza energię w gruncie | W nowym domu warto go zaplanować od razu, bo potem jego wykonanie jest trudniejsze i droższe |
| Połączenia wyrównawcze | Wyrównują potencjał metalowych części | Szczególnie ważne przy rynnach, balustradach, konstrukcji PV, klimatyzacji i metalowych obróbkach |
| SPD, czyli ograniczniki przepięć | Chronią elektronikę przed przepięciami w sieci | Trzeba je dobrać do układu sieci, liczby faz i obecności instalacji PV |
W praktyce najlepiej sprawdza się uziom fundamentowy, bo jest trwały, niewidoczny i zwykle bardzo dobry elektrycznie. Jeśli budynek już stoi, częściej stosuje się uziom otokowy albo prętowy, ale wtedy projekt trzeba dopasować do warunków gruntu i istniejącej elewacji. Sam układ na dachu to dopiero połowa roboty, a druga połowa zaczyna się wtedy, gdy trzeba ocenić, czy dany obiekt w ogóle wymaga takiej ochrony.
Kiedy instalacja jest obowiązkowa, a kiedy to rozsądna inwestycja
W polskich warunkach budynek należy wyposażyć w instalację chroniącą od wyładowań atmosferycznych wtedy, gdy obowiązek wynika z Polskiej Normy. To oznacza, że nie każdy dom jednorodzinny ma automatyczny wymóg montażu, ale wiele obiektów powinno taki system mieć po analizie ryzyka. W praktyce decyzję podejmuje się nie „na oko”, tylko po ocenie rodzaju budynku, jego wysokości, konstrukcji, otoczenia i wyposażenia.
Najczęściej zwracam uwagę na kilka sytuacji, w których ochrona odgromowa przestaje być opcją, a zaczyna być rozsądnym standardem:
- budynki wysokie lub o rozbudowanej geometrii dachu, gdzie trudniej zapewnić pełną ochronę bez projektu,
- obiekty stojące na otwartym terenie, na wzgórzu albo w miejscu wyraźnie narażonym na wyładowania,
- budynki z dużą ilością elektroniki, automatyki i zasilaczy, które źle znoszą przepięcia,
- domy z fotowoltaiką, pompą ciepła, klimatyzacją i sterowaniem inteligentnym,
- obiekty, w których pożar lub przestój generuje realnie duże straty.
Ja patrzę na to tak: jeśli inwestycja w dach, instalację grzewczą albo automatykę domu kosztuje dziesiątki albo setki tysięcy złotych, to brak przemyślanej ochrony odgromowej i przeciwprzepięciowej bywa po prostu nierozsądny. Sama obecność wysokiego drzewa obok domu nie daje żadnej gwarancji, że piorun ominie budynek. To tylko zmniejsza prawdopodobieństwo, a nie usuwa zagrożenia. Kiedy już wiadomo, że system ma sens, trzeba go zaprojektować tak, by nie był tylko „formalnością na papierze”.
Jak projektuje się i montuje system bez kosztownych pomyłek
Dobry montaż zaczyna się od projektu, nie od rozkładania bednarki na dachu. Najpierw trzeba ocenić ryzyko, sprawdzić konstrukcję dachu, punkty wystające, przebieg instalacji elektrycznej i to, czy budynek ma już uziemienie, które można wykorzystać lub rozbudować. Dopiero potem wyznacza się przebieg zwodów, liczbę przewodów odprowadzających i zakres ochrony przeciwprzepięciowej.
Co powinno znaleźć się w projekcie
- ocena ryzyka dla budynku i jego wyposażenia,
- dobór poziomu ochrony do typu obiektu,
- plan przebiegu przewodów odprowadzających,
- rozwiązanie uziemienia i połączeń wyrównawczych,
- dobór ograniczników przepięć po stronie zasilania i, jeśli trzeba, po stronie PV,
- opis pomiarów odbiorczych i dokumentacji powykonawczej.
Przeczytaj również: Ile zarabia elektryk w Danii? Stawki, podatki i koszty życia
Najczęstsze błędy, które spotykam
- brak połączeń wyrównawczych z metalowymi elementami dachu,
- zbyt mała liczba przewodów odprowadzających albo ich chaotyczny przebieg,
- prowadzenie przewodów „na skróty” przez miejsca kolizyjne, bez zachowania bezpiecznych odległości,
- pominięcie ochronników przepięć w rozdzielnicy,
- oparcie się na starym projekcie mimo modernizacji dachu, dobudowy lub montażu PV.
Najgorszy scenariusz to sytuacja, w której instalacja wygląda profesjonalnie, ale po pierwszej poważnej burzy okazuje się, że nie ma ciągłości połączeń albo nie chroni najważniejszych urządzeń. Z tego powodu po wykonaniu prac zawsze powinny być pomiary i protokół. A skoro to kosztuje, warto od razu wiedzieć, z jakim budżetem trzeba się liczyć.
Ile to kosztuje i od czego zależy cena
Cena zależy przede wszystkim od wielkości budynku, kształtu dachu, materiałów i zakresu ochrony wewnętrznej. Prosty dach dwuspadowy jest tańszy w zabezpieczeniu niż dach z wieloma załamaniami, lukarnami, kominami i dobudówkami. Koszt podnosi też konieczność wykonania nowego uziomu, montaż ograniczników przepięć oraz pełna dokumentacja odbiorcza.
| Zakres | Orientacyjny koszt | Co zwykle podnosi cenę |
|---|---|---|
| Mały dom 100–120 m² | 3000–5000 zł | Prosty dach, mała liczba zejść i krótki przebieg przewodów |
| Dom ok. 150 m² | 4000–7000 zł | Większa powierzchnia i więcej punktów do ochrony |
| Dom ok. 200 m² | 5000–8000 zł | Rozbudowany dach, większe zużycie materiału, więcej robocizny |
| Projekt i obliczenia | 500–1500 zł | Stopień skomplikowania budynku i zakres analizy ryzyka |
| Pomiary i protokół | 250–400 zł | Dostęp do dachu, liczba punktów pomiarowych i stan instalacji |
| Ograniczniki przepięć | 300–1200 zł | Rodzaj SPD, liczba faz, tor DC przy PV i jakość osprzętu |
Jeśli ktoś proponuje podejrzanie niski koszt, sprawdzam od razu trzy rzeczy: czy obejmuje on projekt, czy zawiera ochronę wewnętrzną i czy w cenie są pomiary. Bez tego porównywanie ofert nie ma sensu. Ta sama logika dotyczy dachów z fotowoltaiką, bo tam nie można już ograniczyć się do samego metalu na połaci.
Dlaczego fotowoltaika wymaga większej dyscypliny w ochronie
Na dachu z panelami problem nie kończy się na samych modułach. Dochodzą przewody DC, falownik, konstrukcja wsporcza i dłuższe odcinki kabla prowadzone przez przestrzeń zewnętrzną. To wszystko zwiększa wrażliwość na przepięcia i błędy w prowadzeniu przewodów. W praktyce oznacza to, że system odgromowy i fotowoltaika muszą być zaprojektowane razem, a nie osobno.
Najważniejsze są trzy rzeczy. Po pierwsze, konstrukcja PV powinna być uwzględniona w połączeniach wyrównawczych. Po drugie, trzeba sprawdzić odstępy między elementami ochrony odgromowej a przewodami i ramami paneli. Po trzecie, po stronie AC i DC powinny znaleźć się właściwe ograniczniki przepięć, dobrane do realnego układu, a nie do katalogowego skrótu myślowego. W wielu przypadkach to właśnie falownik jest elementem najbardziej narażonym na uszkodzenie, a jego wymiana bywa najdroższą konsekwencją zaniedbania.
Jeśli dach ma już istniejącą instalację odgromową, nie zakładam z góry, że wszystko jest w porządku. Po montażu paneli często trzeba sprawdzić odległości, punkty mocowania i przebieg przewodów. Czasem wystarczy korekta, a czasem konieczny jest większy zakres przeróbek. I właśnie dlatego po wykonaniu prac nie wolno odłożyć tematu do szuflady.
Co sprawdzić po montażu i przed kolejną burzą
Po odbiorze instalacji nie kończy się odpowiedzialność inwestora. Ja zawsze zwracam uwagę na to, żeby właściciel miał w jednym miejscu protokół pomiarów, dokumentację zdjęciową i informacje o zakresie ochrony. Bez tego trudno później ocenić, czy coś się zmieniło po modernizacji dachu, wymianie pokrycia albo montażu nowych urządzeń.
- Po każdej większej burzy obejrzyj widoczne elementy: zwody, uchwyty, zaciski i przewody odprowadzające.
- Raz w roku sprawdź stan połączeń, korozję oraz wskaźniki w ochronnikach przepięć.
- Po remoncie dachu, dołożeniu PV, klimatyzacji albo anteny zleć ponowną ocenę układu.
- Jeśli instalacja jest starsza, porównaj ją z aktualnym układem budynku, a nie z tym, co było na projekcie sprzed lat.
Dobrze wykonany system jest najbardziej opłacalny wtedy, gdy projektuje się go razem z dachem, uziemieniem i elektroniką domu. W nowym budynku to naprawdę ten moment, kiedy warto zrobić wszystko raz, porządnie i z dokumentacją. W starszym domu też da się to poprawić, ale wtedy trzeba już patrzeć szerzej niż tylko na metalowy element na kalenicy.
