W instalacjach elektrycznych liczy się nie tylko to, czy urządzenie działa, ale też jak znosi wilgoć, kurz i przypadkowe zachlapania. Oznaczenie IP44 pomaga od razu ocenić, czy dany osprzęt nadaje się do łazienki, na taras, pod zadaszenie albo do pomieszczenia technicznego. W tym tekście rozkładam ten zapis na czynniki pierwsze, pokazuję typowe zastosowania i wyjaśniam, kiedy trzeba sięgnąć po wyższą ochronę.
Najważniejsze rzeczy o ochronie przed drobnymi ciałami stałymi i bryzgami
- Pierwsza cyfra 4 oznacza ochronę przed ciałami stałymi większymi niż 1 mm, ale nie daje pełnej pyłoszczelności.
- Druga cyfra 4 oznacza odporność na bryzgi wody z dowolnego kierunku.
- To dobry wybór do miejsc wilgotnych i osłoniętych, ale nie do stałego deszczu, strumienia wody ani zanurzenia.
- O realnej szczelności decydują też uszczelki, dławiki kablowe i poprawny montaż.
- W porównaniu z IP54 i IP65 jest to poziom pośredni, a nie maksymalny.
Co dokładnie oznacza ten stopień ochrony
Patrzę na ten kod jak na prostą informację o tym, jak bardzo obudowa broni się przed światem zewnętrznym. Pierwsza cyfra mówi o ochronie przed ciałami stałymi, a druga o ochronie przed wodą. W praktyce oznacza to, że urządzenie powinno poradzić sobie z drobnymi elementami o średnicy powyżej 1 mm oraz z zachlapaniem z różnych stron.
| Cyfra | Znaczenie | Co to daje w praktyce |
|---|---|---|
| 4 | Ochrona przed ciałami stałymi większymi niż 1 mm | Ogranicza ryzyko dostania się cienkich przewodów, wiórów i podobnych drobin do wnętrza obudowy |
| 4 | Ochrona przed bryzgami wody z dowolnego kierunku | Znosi zachlapania, kondensację i lekki deszcz pod kątem, ale nie wytrzyma strumienia pod ciśnieniem |
To ważne rozróżnienie, bo wiele osób widzi tylko „ochronę przed wodą” i zakłada, że sprzęt można wystawić na pełny deszcz albo myć wężem. Ja takiego skrótu nie robię. To nie jest klasa do pracy w zalewanym albo intensywnie spryskiwanym miejscu, tylko do warunków umiarkowanych. Skoro wiadomo już, co oznaczają cyfry, przejdźmy do miejsc, w których ten poziom ochrony naprawdę ma sens.
Gdzie ten stopień ochrony sprawdza się najlepiej
W praktyce spotykam go tam, gdzie jest wilgotno, ale nie ma ciągłego kontaktu z wodą. Najczęściej chodzi o osprzęt przy elewacji, zadaszonych tarasach, balkonach, w garażach, pralniach, kotłowniach i w łazienkach poza miejscem bezpośredniego natrysku. Dobrze pasuje też do części instalacji zewnętrznych, na przykład do osprzętu sterującego oświetleniem ogrodowym albo do obudów w osłoniętych fragmentach instalacji fotowoltaicznej.
| Miejsce | Czy ten poziom ma sens | Na co zwrócić uwagę |
|---|---|---|
| Zadaszony taras lub balkon | Tak | Najlepiej, gdy oprawa nie stoi bezpośrednio w linii deszczu i nie zbiera wody z góry |
| Elewacja pod okapem | Tak | Sprawdza się przy bryzgach i wilgoci, ale nie przy mocnym strumieniu z myjki |

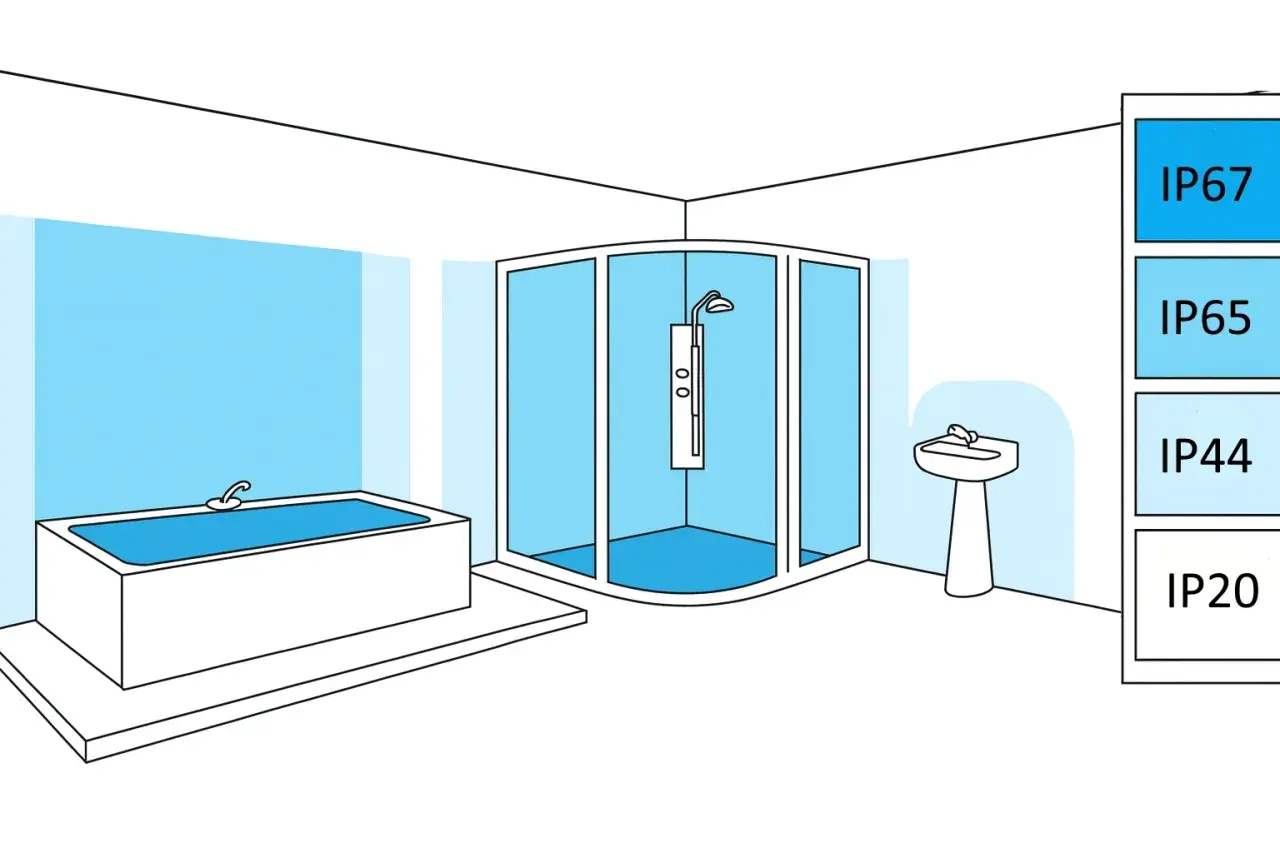

| Łazienka poza bezpośrednim zasięgiem natrysku | Często tak | Liczy się układ pomieszczenia i projekt instalacji, a nie sam napis na oprawie |
| Garaż, piwnica, pomieszczenie techniczne | Tak | Pomaga przy kurzu, wilgoci i okresowym skraplaniu pary wodnej |
| Otwarty ogród, miejsce bez osłony | Raczej nie | Tu częściej wybiera się wyższą szczelność, zwłaszcza przy silnym deszczu i zabrudzeniu |
| Strefa bezpośredniego mycia wodą | Nie | Potrzebny jest poziom wyższy, zwykle odporny na strumień wody |
To właśnie dlatego ten standard tak często pojawia się w osprzęcie domowym i technicznym: jest wystarczająco praktyczny, ale jeszcze nie przesadnie ciężki konstrukcyjnie. Jeśli warunki robią się ostrzejsze, różnica między poszczególnymi klasami wychodzi bardzo szybko.
Jak ten stopień wypada wobec IP54 i IP65
Najczęściej porównuję go z dwiema klasami: IP54 i IP65. Pierwsza daje lepszą ochronę przed pyłem, druga znacznie lepiej radzi sobie z wodą. To porównanie pomaga uniknąć dwóch błędów naraz: przewymiarowania i niedoszacowania.
| Klasa | Ochrona przed ciałami stałymi | Ochrona przed wodą | Typowe zastosowanie |
|---|---|---|---|
| 4/4 | Obiekty większe niż 1 mm | Bryzgi z dowolnego kierunku | Pomieszczenia wilgotne, miejsca osłonięte, osprzęt przy elewacji |
| IP54 | Ograniczony pył | Bryzgi | Warsztat, garaż, bardziej zapylone wnętrza i półosłonięte strefy |
| IP65 | Pyłoszczelność | Strumień wody | Mocniej narażone miejsca zewnętrzne, oprawy pod chmurką, strefy myte wodą |
W praktyce różnica między 4/4 a IP65 jest duża. Wyższa klasa nie jest automatycznie lepszym wyborem, jeśli urządzenie ma pracować tylko pod daszkiem lub w łazience poza strefą bezpośredniego kontaktu z wodą. Z drugiej strony przy odkrytej elewacji czy na słabiej osłoniętym tarasie oszczędzanie na szczelności zwykle mści się szybciej niż widać to na etapie zakupu. Sama tabela nie wystarczy jednak, jeśli osprzęt źle dobierze się do montażu.
Na co patrzę przy wyborze osprzętu i opraw
Dobór nie kończy się na odczytaniu oznaczenia z katalogu. Ja zawsze sprawdzam kilka rzeczy, które w realnej instalacji robią większą różnicę niż sam marketingowy opis produktu.
- Uszczelka i dekiel - powinny być kompletne, elastyczne i dobrze dociśnięte.
- Dławik kablowy - to element, który uszczelnia wejście przewodu; bez niego obudowa traci sens.
- Kierunek montażu - jeśli woda może spływać po kablu lub obudowie, ochrona słabnie.
- Materiał obudowy - ma znaczenie przy UV, mrozie, korozji i pękaniu po latach.
- Zakres temperatur - przy zewnętrznych oprawach i osprzęcie technicznym to realny parametr, nie detal.
- Zgodność całego zestawu - sama obudowa może mieć dobrą klasę, ale przypadkowy osprzęt wewnętrzny już nie.
W prostych instalacjach lubię powtarzać jedną zasadę: klasa szczelności działa tylko wtedy, gdy cały zestaw jest złożony zgodnie z założeniem producenta. Jeśli wymienisz dławik na przypadkowy, zostawisz niedomkniętą pokrywę albo źle poprowadzisz przewód, deklaracja z etykiety przestaje mieć większą wartość. Po wyborze przychodzi więc najważniejsza część, czyli unikanie błędów wykonawczych.
Najczęstsze błędy, które psują ochronę
Najwięcej problemów widzę nie w samej klasie produktu, ale w tym, jak ktoś ją interpretuje. Błąd zwykle nie polega na złym oznaczeniu, tylko na zbyt dużym zaufaniu do samego napisu na obudowie.
- Mylenie odporności na bryzgi z pełną wodoodpornością.
- Montaż w miejscu, gdzie woda spływa po ścianie albo po przewodzie.
- Brak dławika kablowego lub zastosowanie elementu niedopasowanego do średnicy przewodu.
- Praca z otwartą klapką lub niedomkniętym deklem.
- Zignorowanie zużytych uszczelek po kilku sezonach na zewnątrz.
- Montaż w strefie łazienki, która jest bardziej narażona na wodę, niż wynika to z samego wyglądu pomieszczenia.
- Zakładanie, że ochrona przed wodą oznacza też odporność mechaniczną - a to już zupełnie inna cecha, opisana osobno.
Właśnie tu często przydaje się chłodna ocena: jeśli miejsce montażu jest trudne, nie warto liczyć na kompromisy. Lepiej od razu przewidzieć wyższy poziom ochrony albo poprawić warunki instalacji, niż wracać po pierwszym sezonie z wilgocią w środku. To prowadzi do ostatniego, praktycznego pytania: kiedy ten poziom wystarczy, a kiedy lepiej pójść wyżej.
Kiedy ten poziom ochrony wystarczy, a kiedy lepiej wybrać więcej
Jeśli urządzenie ma pracować w miejscu osłoniętym od bezpośredniego strumienia wody, a zagrożeniem są głównie zachlapania, para, kurz i okresowa wilgoć, ten poziom ochrony zwykle wystarcza. Tak patrzę na osprzęt przy zadaszonych tarasach, pod okapem, w garażu, w pralni czy w łazience, gdzie element nie znajduje się w strefie intensywnego kontaktu z wodą.
Jeżeli jednak sprzęt ma wisieć na odkrytej ścianie, pracować blisko natrysku, być często myty albo działać w mocno zapylonym środowisku, wybieram wyższy stopień ochrony. W takich sytuacjach IP54 daje większy margines po stronie pyłu, a IP65 lepiej znosi wodę i bardziej wymagające warunki eksploatacji. Katalogowy zapis jest punktem startu, nie gotową decyzją.
Gdy widzę w dokumentacji IP44, sprawdzam jeszcze trzy rzeczy: czy miejsce jest osłonięte, czy woda nie będzie spływać po przewodach oraz czy komplet uszczelek i dławików naprawdę pasuje do całego zestawu. Dopiero wtedy mam pewność, że deklaracja z etykiety przełoży się na realną ochronę w codziennym użytkowaniu.
