Wyłącznik ciśnieniowy, czyli presostat, to mały element, który decyduje o tym, czy pompa, sprężarka albo inny układ elektryczny ma pracować dalej, czy się wyłączyć. W instalacjach wodnych, grzewczych i pneumatycznych odpowiada za reakcję na zmianę ciśnienia, więc od jego ustawienia zależą komfort, bezpieczeństwo i żywotność całego systemu. Poniżej pokazuję, jak działa to urządzenie, czym różnią się wersje mechaniczne od elektronicznych i na co patrzeć przy doborze oraz regulacji.
Najważniejsze informacje o wyłączniku ciśnieniowym
- Reaguje na ciśnienie i zmienia stan obwodu elektrycznego, gdy osiągnięty zostanie zadany próg.
- Najczęściej steruje pompą hydroforową, sprężarką albo elementem zabezpieczającym instalację.
- Mechaniczna wersja jest prostsza i zwykle tańsza, a elektroniczna daje większą precyzję i łatwiejszą integrację z automatyką.
- Najważniejsze przy doborze są: zakres ciśnienia, obciążalność styków, obudowa IP, rodzaj medium i sposób resetu.
- Źle ustawiona różnica załączeń powoduje zbyt częste starty pompy i szybsze zużycie całego układu.

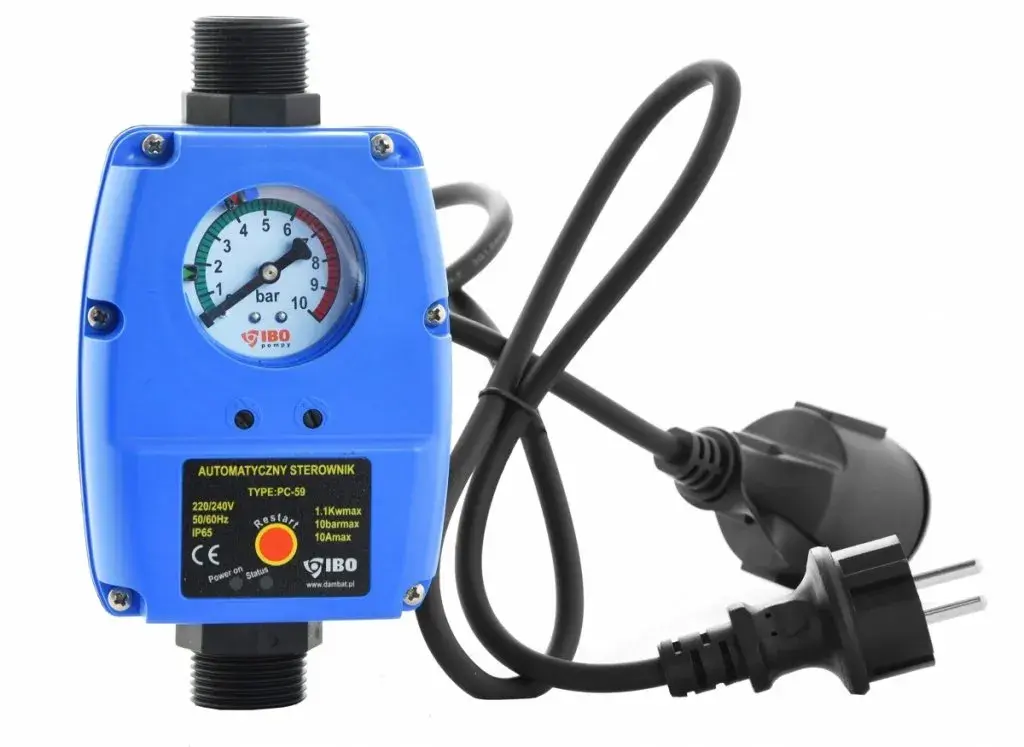

Czym jest wyłącznik ciśnieniowy i kiedy naprawdę się przydaje
Najprościej mówiąc, to automatyczny przełącznik sterowany ciśnieniem. Gdy medium osiąga zadany próg, styk zmienia stan i zamyka albo otwiera obwód sterujący. Taki układ spotkasz nie tylko przy hydroforze, ale też przy sprężarce, w niektórych układach grzewczych, przy zabezpieczeniach przed zbyt wysokim ciśnieniem oraz w automatyce przemysłowej.
W praktyce najważniejsze jest to, że urządzenie nie mierzy ciśnienia „dla samego pomiaru”. Ono ma wykonać konkretną akcję: uruchomić pompę, zatrzymać kompresor, odciąć zasilanie albo przekazać sygnał do sterownika. Jeśli obciążenie jest większe, zwykle pracuje ono przez stycznik, a nie bezpośrednio.
Ja patrzę na ten element jak na prosty strażnik instalacji. Jest mały, ale jeśli jest źle dobrany, potrafi narobić więcej szkód niż oszczędności. Gdy już wiadomo, gdzie pracuje, łatwiej zrozumieć, co dzieje się w środku.
Jak działa układ z progiem ciśnienia i histerezą
W wersji mechanicznej ciśnienie naciska na membranę, tłoczek albo element sprężysty. Ten ruch jest przenoszony na styk elektryczny, który po przekroczeniu nastawy zmienia pozycję. W wersji elektronicznej robi to sensor, a całą logiką steruje elektronika. Efekt dla użytkownika jest ten sam: obwód zmienia stan przy określonym ciśnieniu.
W praktyce liczą się trzy pojęcia: ciśnienie załączenia, ciśnienie wyłączenia i histereza, czyli różnica między nimi. To właśnie histereza sprawia, że pompa nie włącza się co kilka sekund po minimalnym spadku wskazania. Jeśli jest za mała, układ „klika” zbyt często. Jeśli jest za duża, odczuwasz wyraźne wahania ciśnienia na kranie albo w instalacji.
- Ciśnienie załączenia uruchamia urządzenie, gdy instalacja spadnie poniżej progu.
- Ciśnienie wyłączenia zatrzymuje urządzenie po dojściu do górnego limitu.
- Różnica załączeń chroni pompę i styki przed zbyt częstym przełączaniem.
To prosta zasada, ale w praktyce decyduje o kulturze pracy całego układu. Z tego wynika też naturalne pytanie, czy lepsza będzie wersja mechaniczna, czy elektroniczna.
Mechaniczny czy elektroniczny wybór zależy od instalacji
Tu nie ma jednej uniwersalnej odpowiedzi. Mechaniczne wersje są zwykle prostsze, tańsze i nie potrzebują dodatkowego zasilania do samego przełączenia kontaktu. Elektroniczne dają większą precyzję, często też dodatkowy sygnał analogowy proporcjonalny do ciśnienia, więc lepiej pasują do sterowników, monitoringu i bardziej wymagających układów.
| Cecha | Mechaniczny | Elektroniczny | Kiedy to ma sens |
|---|---|---|---|
| Zasada działania | Membrana, sprężyna albo tłoczek uruchamiają styk | Czujnik mierzy ciśnienie, a elektronika steruje wyjściem | Proste układy kontra automatyka i dokładniejsze sterowanie |
| Zasilanie | Nie wymaga osobnego zasilania do samego przełączenia | Wymaga zasilania elektroniki | Gdy liczy się prostota albo integracja z systemem sterowania |
| Precyzja | Wystarczająca do większości zastosowań domowych | Zwykle wyższa i łatwiejsza do powtarzania | Gdy ważna jest stabilna regulacja i mniejszy rozrzut nastaw |
| Sygnał wyjściowy | Najczęściej styk on/off | Styk on/off, a czasem także sygnał analogowy | Gdy trzeba przekazać nie tylko stan, ale też wartość ciśnienia |
| Typowe zastosowanie | Hydrofor, mała sprężarka, proste zabezpieczenia | PLC, monitoring, automatyka, układy wymagające informacji o wartości | Wybór zależny od tego, czy sterujesz silnikiem, czy systemem nadzoru |
W praktyce spotkasz też styki normalnie otwarte, normalnie zamknięte i przełączne, więc przy zakupie nie patrzę wyłącznie na sam zakres ciśnienia. W niektórych modelach mechanicznych spotyka się obciążalność do 15 A / 220 V, ale większe silniki i tak lepiej prowadzić przez stycznik. Po tej selekcji można już przejść do doboru konkretnego modelu.
Jak dobrać parametry do pompy, sprężarki albo ogrzewania
Największy błąd to kupowanie „uniwersalnego” modelu bez sprawdzenia parametrów instalacji. Dla hydroforu, sprężarki i obiegu grzewczego potrzebujesz czegoś innego, nawet jeśli z zewnątrz urządzenia wyglądają podobnie.
- Zakres ciśnienia powinien obejmować realne ciśnienie załączania i wyłączania, a nie tylko „mniej więcej” pasować.
- Rodzaj medium ma znaczenie przy wodzie, powietrzu, oleju i mieszankach roboczych, bo inne są uszczelnienia i inne warunki pracy.
- Obciążalność styków musi pasować do napięcia i prądu, a przy większym silniku lepiej od razu przewidzieć stycznik.
- Stopień ochrony IP warto dobrać do wilgotności i kurzu w kotłowni, studni albo pomieszczeniu technicznym.
- Sposób resetu rozróżnia modele, które wracają samoczynnie, od takich, które po alarmie wymagają ręcznego skasowania.
- Materiał przyłącza i dopuszczenie do kontaktu z wodą pitną mają znaczenie tam, gdzie instalacja pracuje w systemie domowym.
W prostych zestawach hydroforowych często spotyka się nastawy mniej więcej 1,2-2,6 bar na załączenie i 2,1-5 bar na wyłączenie. W sprężarkach oraz bardziej rozbudowanych układach zakres bywa szerszy, a w części modeli spotyka się przedział około 2-20 bar. To nie są wartości uniwersalne, ale dobrze pokazują, jak bardzo trzeba patrzeć na konkretne zastosowanie, a nie na samą nazwę urządzenia.
Jeśli urządzenie ma pracować w wilgotnej kotłowni albo przy zbiorniku, sensownie patrzę też na obudowę. IP55 daje zwykle większy margines niż IP43, a przy wodzie użytkowej dochodzi jeszcze kwestia materiałów i zgodności z medium. Kiedy to jest dopięte, regulacja przestaje być loterią.
Jak ustawić i podłączyć bez niepotrzebnych problemów
Przed regulacją zawsze odłączam zasilanie i sprawdzam, czy instalacja nie ma ciśnienia resztkowego. Potem ustawiam najpierw ciśnienie załączenia, a dopiero później różnicę. W wielu modelach jedna śruba zmienia próg startu, a druga szerokość pracy. W wersjach mechanicznych obrót zgodny z ruchem wskazówek zegara często podnosi nastawy, ale przed kręceniem śrubami zawsze sprawdzam instrukcję konkretnego urządzenia, bo kierunek regulacji i skala potrafią się różnić.
- Zapisz aktualne wskazanie manometru, zanim cokolwiek zmienisz.
- Ustaw ciśnienie załączenia tak, by pompa startowała poniżej sensownego minimum instalacji.
- Dobierz różnicę załączeń tak, żeby układ nie uruchamiał się co chwilę, ale też nie robił zbyt dużych skoków ciśnienia.
- Po zmianie wykonaj kilka pełnych cykli i sprawdź, czy manometr zgadza się z zachowaniem urządzenia.
- Jeśli silnik pobiera większy prąd, prowadź sterowanie przez stycznik, a nie bezpośrednio przez sam wyłącznik.
Mała różnica nie zawsze oznacza lepszy komfort. W praktyce zbyt ciasna histereza powoduje częste starty, a to skraca żywotność pompy i styków. Zbyt szeroka z kolei daje wyraźniejsze wahania ciśnienia. Gdy nastawy są dobre, układ pracuje spokojnie i bez niepotrzebnego szarpania, a to prowadzi nas do diagnozowania typowych objawów.
Najczęstsze objawy awarii i błędnych nastaw
W instalacjach wodnych i pneumatycznych najczęściej winny nie jest sam styk, tylko nieszczelność, osad albo błędna nastawa różnicy. Dlatego zamiast od razu wymieniać urządzenie, zaczynam od objawów.
| Objaw | Najczęstsza przyczyna | Co sprawdzić w pierwszej kolejności |
|---|---|---|
| Pompa włącza się bardzo często | Za mała histereza, nieszczelność instalacji albo zbyt mały zbiornik | Nastawy, szczelność, ciśnienie w zbiorniku przeponowym |
| Nie wyłącza się po dojściu do ciśnienia | Zapieczony mechanizm, zatkany króciec, za wysoka nastawa | Stan części ruchomych, czystość przyłącza, poprawność regulacji |
| Ciśnienie mocno faluje | Różnica załączeń ustawiona zbyt szeroko | Histerezę i stan zbiornika |
| Brak reakcji na zmianę ciśnienia | Problem z zasilaniem, stykiem albo podłączeniem przewodów | Napięcie, przewody, zaciski, ciągłość obwodu |
| Obudowa się grzeje lub styki iskrzą | Za duże obciążenie, brak stycznika, zużyte styki | Prąd silnika, sposób sterowania, stan kontaktów |
Jeżeli urządzenie zaczyna zachowywać się losowo po okresie wilgoci albo po dłuższym postoju, bardzo często winny jest osad, korozja albo zużycie styków, a nie sama elektronika. I właśnie dlatego przed zakupem nowego modelu warto wiedzieć, czego naprawdę wymaga instalacja.
Na co patrzę przed zakupem do hydroforu i kotłowni
- Zakres pracy musi wynikać z rzeczywistych nastaw instalacji, a nie z przypuszczeń sprzedawcy.
- Typ instalacji ma znaczenie, bo inne wymagania ma hydrofor, inne sprężarka, a jeszcze inne układ grzewczy z automatyką.
- Obciążenie elektryczne trzeba odnieść do silnika, stycznika i rodzaju kontaktu, żeby styki nie pracowały na granicy możliwości.
- Warunki środowiskowe obejmują wilgoć, kurz i temperaturę, więc obudowa oraz IP nie są dodatkiem, tylko parametrem technicznym.
- Współpraca z automatyką jest ważna, jeśli wyłącznik ma podać sygnał do sterownika, a nie bezpośrednio włączać napęd.
- Materiały przyłącza i zgodność z wodą pitną mają znaczenie tam, gdzie urządzenie ma kontakt z domową instalacją wodną.
Jeżeli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: najpierw dobierz zakres pracy do instalacji, dopiero potem wybieraj markę i wykonanie. Dobrze ustawiony wyłącznik ciśnieniowy pracuje latami bez zwracania na siebie uwagi. Źle dobrany zaczyna od drobiazgów, a kończy na częstych startach pompy, wahaniach ciśnienia i niepotrzebnym zużyciu całego układu.
