Opornik, czyli rezystor, należy do podstawowych elementów każdego układu elektrycznego. Ogranicza prąd, pomaga dzielić napięcie i chroni delikatne podzespoły przed zbyt dużym obciążeniem. Poniżej pokazuję, jak działa, jak dobrać jego wartość i moc oraz jak uniknąć błędów, które najczęściej pojawiają się przy prostych naprawach i projektach automatyki.
Najważniejsze rzeczy, które warto wiedzieć przed wyborem elementu
- Opór wyrażany jest w omach (Ω) i zawsze trzeba go zestawić z napięciem, prądem oraz mocą strat.
- Najczęściej liczą się cztery parametry: wartość, tolerancja, moc znamionowa i zachowanie przy temperaturze.
- Do prostych układów sterowania zwykle wystarcza element 0,125-0,25 W, ale przy większym obciążeniu trzeba zostawić zapas.
- W praktyce ogromne znaczenie ma typ wykonania: metalowy, węglowy, drutowy albo SMD.
- Warto umieć odczytać oznaczenia, bo w małych układach to najszybszy sposób na uniknięcie pomyłki.
Co robi opornik w obwodzie i dlaczego nie jest biernym dodatkiem

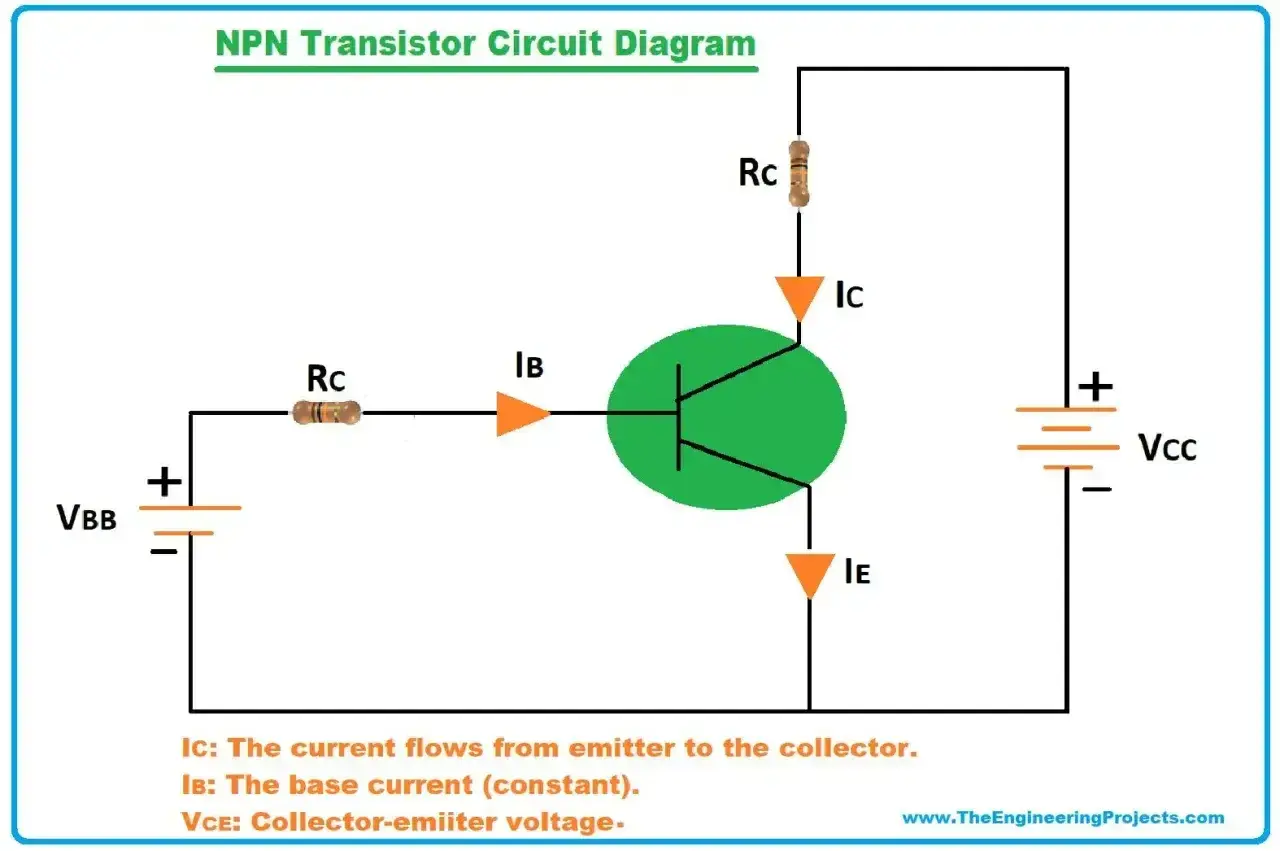

Najprościej mówiąc, opornik wprowadza do obwodu kontrolowany opór dla przepływu prądu. Ja patrzę na niego jak na precyzyjny ogranicznik, a nie na przypadkową przeszkodę: dzięki niemu można ustawić bezpieczny prąd dla diody LED, podzielić napięcie, ustalić punkt pracy tranzystora albo odprowadzić ładunek z kondensatora po wyłączeniu zasilania.
To ważne także w nowoczesnych układach spotykanych w fotowoltaice, automatyce domowej i sterowaniu ogrzewaniem. W takich instalacjach oporniki pojawiają się przy wejściach sterowników, czujnikach, sygnalizacji LED, pomiarze prądu i w obwodach rozładowujących. Nie jest więc „dodatkiem za grosze”, tylko elementem, który decyduje o stabilności całego układu.
- Ogranicza prąd - chroni elementy półprzewodnikowe przed przeciążeniem.
- Dzieli napięcie - pozwala zasilić układ niższym poziomem sygnału.
- Ustala warunki pracy - wpływa na tranzystory, wzmacniacze i czujniki.
- Rozprasza energię w cieple - dlatego moc znamionowa ma tak duże znaczenie.
Skoro już wiadomo, po co ten element w ogóle istnieje, warto przejść do tego, od czego naprawdę zależy jego zachowanie w praktyce.
Jak działa i od czego zależy jego zachowanie
Podstawą jest prawo Ohma: napięcie, prąd i opór są ze sobą powiązane, więc przy znanym napięciu można obliczyć prąd, a przy znanym prądzie - wymagany opór. W codziennej pracy najczęściej zaczynam właśnie od tych dwóch pytań: ile prądu ma płynąć i ile energii element ma zamienić w ciepło.
Na zachowanie wpływa nie tylko sama wartość w omach. Znaczenie mają też tolerancja, moc znamionowa, maksymalne napięcie pracy, a w bardziej wymagających układach również współczynnik temperaturowy, czyli TCR. TCR pokazuje, jak mocno zmienia się wartość wraz z temperaturą - w układach pomiarowych to parametr równie ważny jak sama rezystancja.
| Parametr | Co oznacza | Na co zwracam uwagę w praktyce |
|---|---|---|
| Wartość w omach | Nominalny opór elementu | Dobiera prąd, dzieli napięcie, ustawia punkt pracy |
| Tolerancja | Dopuszczalne odchylenie od wartości nominalnej | ±5% wystarcza w prostych układach, ±1% lub lepiej przy pomiarach |
| Moc znamionowa | Ile energii może rozproszyć w cieple | 0,125 W i 0,25 W do prostych obwodów, więcej przy większych stratach |
| TCR | Zmiana oporu pod wpływem temperatury | Istotny w automatyce, czujnikach i układach pracujących w cieple |
| Maksymalne napięcie | Napięcie, przy którym element nadal pracuje bezpiecznie | Ważne przy wyższych napięciach i obwodach rozładowujących |
Ja zawsze patrzę na ten zestaw razem, bo sama wartość bez mocy i temperatury bywa myląca. To prowadzi do kolejnego kroku: wyboru typu elementu, który najlepiej pasuje do konkretnego zastosowania.
Jakie typy spotyka się najczęściej
W sklepach i na płytkach znajdziesz kilka podstawowych odmian, ale w praktyce wybór nie jest aż tak skomplikowany, jak wygląda. Najczęściej różnica polega na stabilności, dopuszczalnej mocy, rozmiarze i poziomie szumów. W instalacjach sterujących, w elektronice użytkowej i w prostych układach pomiarowych te cechy robią większą różnicę niż sama nazwa handlowa.
| Typ | Kiedy ma sens | Atut | Ograniczenie |
|---|---|---|---|
| Metalowy cienkowarstwowy | Pomiary, sterowniki, automatyka | Dobra stabilność i niskie szumy | Zwykle droższy od prostszych wersji |
| Węglowy | Proste układy, hobby, mniej wymagające aplikacje | Niska cena | Gorsza stabilność i większy rozrzut parametrów |
| Drutowy | Większa moc, grzanie, zasilacze, obciążenia | Dobrze znosi stratę energii | Może mieć indukcyjność, więc nie zawsze nadaje się do szybkich sygnałów |
| SMD | Nowoczesne płytki, kompaktowe urządzenia | Mały rozmiar i łatwy montaż maszynowy | Trudniejszy przy naprawach ręcznych |
| Regulowany lub precyzyjny | Kalibracja, regulacja, strojenie | Można dopasować wartość do układu | Nie zawsze nadaje się do pracy stałej |
W praktyce do prostych zadań najczęściej wygrywa wersja metalowa lub SMD, bo daje przewidywalne parametry. Gdy potrzebna jest większa moc, lepiej sięgnąć po konstrukcję drutową i od razu sprawdzić, jak rozłożone będzie ciepło.
Jak łączyć je szeregowo i równolegle
To jeden z tych tematów, które wydają się banalne, a potem ratują projekt przed chaosem. Połączenie szeregowe sumuje opory, a połączenie równoległe je zmniejsza. W praktyce oznacza to, że w szeregu prąd jest taki sam, ale napięcie rozkłada się na kilka elementów, natomiast równolegle napięcie jest wspólne, a prąd dzieli się między gałęzie.
| Sposób połączenia | Co się dzieje | Przykładowe zastosowanie |
|---|---|---|
| Szeregowo | Opory się sumują | Dzielnik napięcia, uzyskanie większej wartości, ograniczenie prądu |
| Równolegle | Opór zastępczy maleje | Uzyskanie niższej wartości, zwiększenie dopuszczalnej mocy przy dobrze dobranych elementach |
Prosty przykład: dwa elementy 1 kΩ połączone szeregowo dadzą 2 kΩ. Te same dwa połączone równolegle dadzą 500 Ω. To przydatne, gdy w warsztacie brakuje dokładnie jednej wartości i trzeba złożyć ją z dwóch dostępnych. Warto jednak pamiętać, że równoległe łączenie nie zawsze oznacza idealny podział mocy - przy dużych tolerancjach albo różnej temperaturze obciążenie nie rozkłada się równo.
W układach pomiarowych i zasilających takie połączenia są codziennością. Następny krok to odczyt oznaczeń, bo bez tego łatwo pomylić element podobny wizualnie, ale o zupełnie innej wartości.
Jak odczytać oznaczenia i nie pomylić wartości
Na małych elementach najczęściej spotyka się paski kolorów albo kod nadrukowany bezpośrednio na obudowie. Najprostsza zasada jest taka: w wersjach przewlekanych kolory podają liczbę, mnożnik i tolerancję, a w SMD zwykle czyta się cyfry jako wartość podstawową oraz mnożnik. Brzmi technicznie, ale po dwóch-trzech przykładach robi się to automatycznie.
- 4 paski - dwie cyfry, mnożnik i tolerancja.
- 5 pasków - trzy cyfry, mnożnik i tolerancja; spotykane w dokładniejszych odmianach.
- Kod SMD 103 - 10 i trzy zera, czyli 10 kΩ.
- Kod SMD 472 - 47 i dwa zera, czyli 4,7 kΩ.
| Przykład | Odczyt | Co to daje w praktyce |
|---|---|---|
| brązowy-czarny-czerwony-złoty | 1 kΩ, tolerancja ±5% | Typowy element do prostych ograniczników i dzielników |
| żółty-fioletowy-czerwony-brązowy | 4,7 kΩ, tolerancja ±1% | Lepszy wybór do dokładniejszych układów |
| 103 | 10 kΩ | Częsty wybór w logice, czujnikach i wejściach sterowników |
Ja przy starszych elementach nie ufam samym paskom, jeśli obudowa jest przegrzana albo kolory są przytarte. Wtedy najlepiej sprawdzić wartość miernikiem, bo jeden błędny odczyt potrafi zmienić cały punkt pracy układu.
Jak dobrać wartość i moc do konkretnego zastosowania
Tu zaczyna się część praktyczna, która naprawdę oszczędza czas. Najpierw trzeba wiedzieć, jaki prąd ma płynąć, a potem obliczyć opór z prawa Ohma. Następnie sprawdza się moc strat, bo to ona mówi, czy element będzie pracował chłodno, czy zacznie się niepotrzebnie grzać.
Najprostszy tok myślenia wygląda tak: obliczam opór, liczę moc i dodaję zapas. W prostych układach zostawiam zwykle co najmniej 25-50% marginesu, a przy pracy ciągłej w cieple lub przy słabym chłodzeniu wolę jeszcze większy. To szczególnie ważne w sterownikach, zasilaczach i obwodach pomiarowych, które pracują wiele godzin bez przerwy.
| Zastosowanie | Typowy zakres wartości | Praktyczna moc | Uwagi |
|---|---|---|---|
| Dioda LED w małym układzie | 220 Ω - 1 kΩ | 0,25 W | Liczy się nie tylko wartość, ale też jasność i napięcie zasilania |
| Wejście logiczne, pull-up lub pull-down | 4,7 kΩ - 100 kΩ | 0,125 W lub mniej | Prąd jest mały, więc grzanie zwykle nie stanowi problemu |
| Mały dzielnik napięcia | kilka kΩ do kilkudziesięciu kΩ | 0,125-0,25 W | Ważniejsza bywa tolerancja niż sama moc |
| Obwód większego obciążenia | zależnie od projektu | 0,5 W, 1 W lub więcej | Trzeba sprawdzić także temperaturę otoczenia i chłodzenie |
W układach fotowoltaicznych, sterownikach pomp ciepła i falownikach najczęściej liczy się nie tylko moc, ale też stabilność w temperaturze. To właśnie dlatego dwa elementy o tej samej wartości katalogowej mogą zachowywać się zupełnie inaczej po kilku godzinach pracy.
Najczęstsze błędy, które widzę najczęściej
W praktyce powtarzają się te same pomyłki. Najczęściej ktoś dobiera wartość „na oko”, patrzy tylko na omy i zapomina o mocy, albo miesza tolerancję z precyzją całego układu. To drobiazgi, które w prostym eksperymencie jeszcze uchodzą, ale w stabilnym urządzeniu robią różnicę.
- Za mała moc znamionowa - element nagrzewa się, zmienia wartość i szybciej się zużywa.
- Ignorowanie temperatury - w cieple opór może odpłynąć bardziej, niż zakłada projekt.
- Mylenie kΩ z Ω - klasyka przy pierwszych naprawach i montażu prototypów.
- Złe połączenie szeregowe lub równoległe - układ działa, ale nie tak, jak planowano.
- Wybór zbyt mało stabilnego typu - szczególnie problematyczne w pomiarach i automatyce.
- Brak kontroli po montażu - niektóre błędy widać dopiero po kilku minutach pracy pod obciążeniem.
Ja szczególnie pilnuję dwóch rzeczy: temperatury i zapasu mocy. Jeśli element po uruchomieniu szybko robi się wyraźnie ciepły, to zwykle znak, że projekt trzeba poprawić, a nie „przeczekać”.
Co sprawdzam przed montażem, żeby układ nie grzał się bez potrzeby
Gdy mam już dobraną wartość, nie zamykam tematu od razu. Sprawdzam jeszcze trzy rzeczy: czy moc jest dobrana z zapasem, czy tolerancja wystarczy do zastosowania oraz czy element ma warunki do oddawania ciepła. W małych obudowach i przy ciasnym montażu nawet poprawnie dobrany opór może pracować goręcej, niż wynika z samej tabelki.
- Wartość zgodną ze schematem albo obliczeniem.
- Moc znamionową z zapasem względem obliczonej straty.
- Tolerancję odpowiednią do zadania: większą dla prostych układów, mniejszą dla pomiarów.
- Typ elementu pasujący do częstotliwości i warunków termicznych.
- Możliwość sprawdzenia układu po pierwszym uruchomieniu pod obciążeniem.
Jeśli mam wątpliwość, wybieram większy rozmiar lub wyższą moc zamiast ryzykować przegrzanie. To zwykle tańsze niż późniejsza naprawa, a w automatyce domowej, zasilaniu i prostych układach sterujących daje po prostu spokój na dłużej.
