Rezystancja to jedna z tych wielkości, które wracają zarówno w szkolnej fizyce, jak i w praktyce instalacyjnej: przy doborze przewodów, zabezpieczeń, elementów grzejnych czy prostych układów zasilania. Najważniejsze jest tu nie tylko samo równanie, ale też to, kiedy można je zastosować, jak czytać jednostki i dlaczego długość przewodu albo materiał potrafią zmienić wynik bardziej, niż się wydaje. Poniżej pokazuję to bez zbędnej teorii, ale z przykładami, które da się od razu wykorzystać.

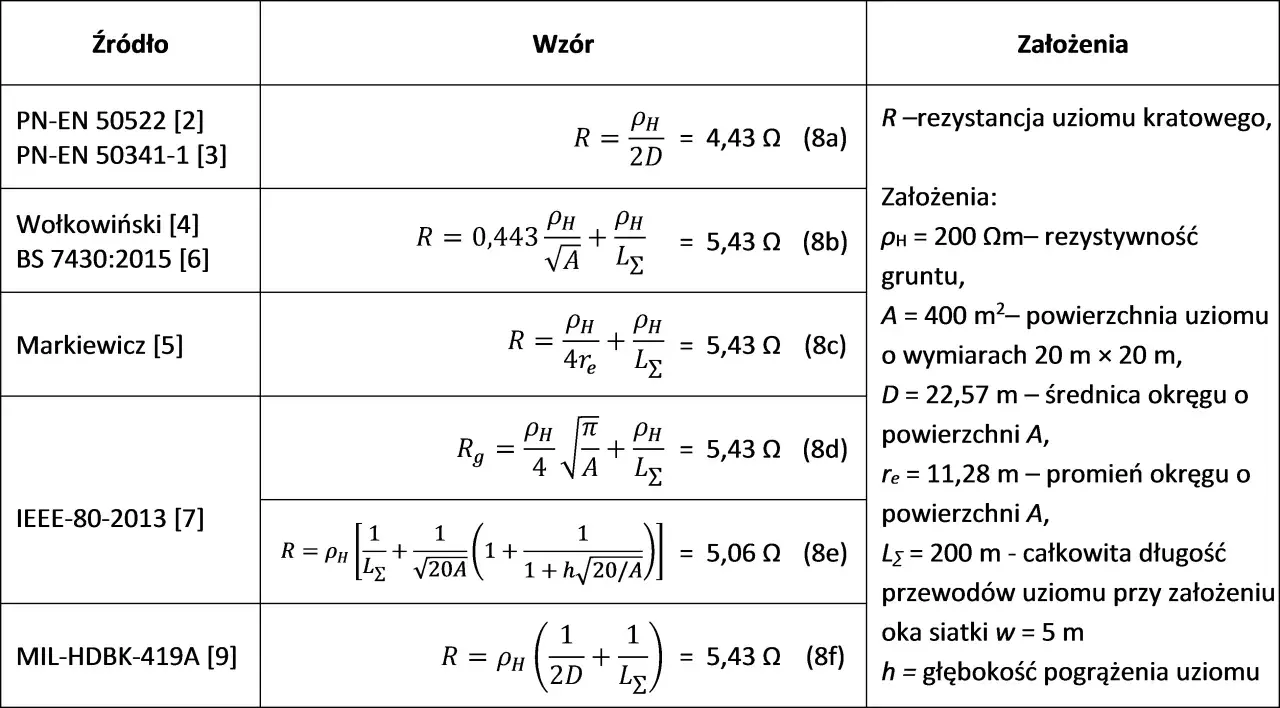

Najważniejsze wzory i zależności, które warto mieć pod ręką
- R = U / I to podstawowy wzór wynikający z prawa Ohma.
- U = R · I przydaje się wtedy, gdy chcesz policzyć napięcie.
- R = ρ · L / S opisuje rezystancję przewodu zależnie od materiału, długości i przekroju.
- W połączeniu szeregowym opory się sumują, a w równoległym rezystancja zastępcza maleje.
- W kablach i złączach wysoka rezystancja oznacza straty i nagrzewanie, a w grzałkach bywa pożądana.
Co oznacza rezystancja i kiedy naprawdę ma znaczenie
Rezystancja, czyli opór elektryczny, opisuje to, jak mocno element przeciwstawia się przepływowi prądu. Im większa rezystancja przy tym samym napięciu, tym mniejszy prąd popłynie przez obwód. W praktyce ma to znaczenie przy kablach, rezystorach, czujnikach, grzałkach i każdym miejscu, w którym energia elektryczna ma zostać albo przeniesiona, albo zamieniona w ciepło.
W prostych obwodach prądu stałego zależność między napięciem, natężeniem i rezystancją opisuje prawo Ohma. Trzeba jednak pamiętać, że nie każdy układ zachowuje się tak samo: temperatura zmienia opór metali, a w obwodach z cewkami i kondensatorami sama rezystancja nie opisuje całego zachowania. Z tego powodu zaczynam od podstaw, zanim przejdę do liczenia i pomiaru.
Jeśli rozumiesz już, co oznacza ta wielkość, można przejść do samych wzorów i jednostek, bo to właśnie one najczęściej rozwiązują problem w kilka sekund.
Najprostszy wzór i jednostki, które trzeba znać
R = U / I to zapis, który najczęściej interesuje osobę liczącą opór elektryczny. R oznacza rezystancję, U - napięcie, a I - natężenie prądu. Jednostką rezystancji jest om, czyli Ω, a zależność jednostek można zapisać jako 1 Ω = 1 V / 1 A.
| Symbol | Znaczenie | Jednostka |
|---|---|---|
| R | Rezystancja | Ω |
| U | Napięcie | V |
| I | Natężenie prądu | A |
| ρ | Rezystywność materiału | Ω·mm²/m lub Ω·m |
| L | Długość przewodu | m |
| S | Pole przekroju | mm² lub m² |
Jeśli liczysz przewód, przydaje się jeszcze wzór R = ρ · L / S. Ten zapis pokazuje, że rezystancja zależy nie tylko od prądu i napięcia, ale też od materiału oraz geometrii przewodnika. To właśnie dlatego ten sam odcinek miedzi i aluminium nie zachowają się identycznie.
Gdy zamiast natężenia znasz moc, możesz użyć też przekształceń R = U² / P albo R = P / I². To bywa wygodne przy grzałkach, żarówkach i innych odbiornikach o znanej mocy znamionowej. W praktyce instalacyjnej to często szybsza droga niż szukanie dodatkowych danych, dlatego zaraz pokażę obliczenie krok po kroku.
Najważniejsze są teraz trzy rzeczy: dobrać właściwy wzór, pilnować jednostek i wiedzieć, kiedy liczyć sam element, a kiedy cały układ.
Jak policzyć rezystancję krok po kroku na prostym przykładzie
Najprostszy scenariusz wygląda tak: znasz napięcie i natężenie, podstawiasz do wzoru i sprawdzasz wynik. Jeśli otrzymujesz wartość w omach, obliczenie jest zrobione poprawnie. Ja zwykle zaczynam od zapisania danych z jednostkami, bo to ogranicza pomyłki już na starcie.
- Wpisz dane do wzoru R = U / I.
- Podziel napięcie przez natężenie.
- Sprawdź, czy wynik ma sens fizyczny.
| Dane | Wzór | Wynik | Co to oznacza |
|---|---|---|---|
| 12 V i 3 A | 12 / 3 | 4 Ω | Odbiornik ma umiarkowany opór i pobiera wyraźny prąd przy niskim napięciu. |
| 230 V i 0,5 A | 230 / 0,5 | 460 Ω | To już wyższa rezystancja, typowa dla elementu, który pobiera niewielki prąd. |
| 230 V i 2000 W | 230² / 2000 | 26,5 Ω | To rząd wielkości spotykany przy odbiorniku grzejnym zasilanym z sieci. |
Ten ostatni przykład jest szczególnie praktyczny, bo przy grzałkach i ogrzewaniu elektrycznym często zna się właśnie moc, a nie prąd roboczy. Wtedy wzór z mocą oszczędza czas i od razu daje rząd wielkości oporu elementu.
Jeżeli liczysz coś bardziej złożonego niż pojedynczy odbiornik, trzeba jeszcze uwzględnić połączenia elementów. I tu bardzo łatwo o błąd, jeśli ktoś pamięta tylko jeden wzór.
Jak liczy się rezystancję zastępczą w połączeniach szeregowych i równoległych
W obwodach z kilkoma rezystorami liczy się nie tylko wartość pojedynczego elementu, ale też to, jak są połączone. W szeregu opory się sumują, a w połączeniu równoległym całkowita rezystancja spada. To prosta zasada, ale w praktyce bywa mylona, zwłaszcza przy pierwszych obliczeniach.
| Układ | Wzór | Co dzieje się w praktyce | Przykład |
|---|---|---|---|
| Szeregowy | Rz = R1 + R2 + ... | Każdy kolejny element zwiększa opór całego obwodu. | 10 Ω + 15 Ω = 25 Ω |
| Równoległy | 1/Rz = 1/R1 + 1/R2 + ... | Prąd ma więcej niż jedną drogę, więc całość przewodzi łatwiej. | 10 Ω || 15 Ω ≈ 6 Ω |
Jeśli są tylko dwa rezystory równolegle, można skorzystać z szybkiego wzoru Rz = (R1 · R2) / (R1 + R2). To wygodne przy prostych układach sterowania, dzielnikach napięcia i podstawowych obliczeniach serwisowych.
W praktyce instalacyjnej ta sekcja ma jeszcze jeden sens: pokazuje, że nie każdy dodatkowy element zwiększa opór tak samo. Następny krok to zrozumienie samego przewodu, bo tam wpływ materiału i geometrii widać najlepiej.
Od czego zależy rezystancja przewodu
Rezystancja przewodu nie bierze się znikąd. Decydują o niej przede wszystkim trzy rzeczy: materiał, długość i przekrój. Dla metali dochodzi jeszcze temperatura, bo po nagrzaniu opór zwykle rośnie. Właśnie dlatego dwa przewody o tej samej średnicy, ale z różnych materiałów, nie będą zachowywały się identycznie.
| Czynnik | Wpływ na rezystancję | Praktyczny skutek |
|---|---|---|
| Dłuższy przewód | Rezystancja rośnie | Większe spadki napięcia i większe straty mocy |
| Większy przekrój | Rezystancja maleje | Lepsza praca przy dużym prądzie |
| Lepszy przewodnik, np. miedź | Rezystancja jest niższa niż w materiale o gorszej przewodności | Mniej nagrzewania i mniejsze straty |
| Wyższa temperatura | Rezystancja zwykle rośnie | Rozgrzany przewód lub element może zachowywać się inaczej niż na zimno |
Jeżeli chcesz oszacować opór przewodu, podstawiasz dane do wzoru R = ρ · L / S. Dla miedzi w temperaturze odniesienia 20°C często przyjmuje się wartość około 0,0175 Ω·mm²/m, więc odcinek o długości 20 m i przekroju 2,5 mm² daje w przybliżeniu 0,14 Ω. Na pierwszy rzut oka to niewiele, ale przy większym prądzie takie setne części oma szybko zamieniają się w realne straty ciepła.
W instalacjach fotowoltaicznych i zasilających właśnie tutaj najłatwiej o błąd: ktoś dobiera przewód tylko pod prąd, a pomija długość trasy i spadek napięcia. Ja zawsze liczę cały tor prądowy, a nie tylko jedną żyłę, bo to daje znacznie bliższy rzeczywistości wynik.
Skoro wiadomo już, skąd bierze się wartość rezystancji, pozostaje pytanie, jak sprawdzić ją w realnym układzie bez fałszywych wyników.
Jak zmierzyć rezystancję multimetrem bez typowych błędów
Pomiar rezystancji multimetrem jest prosty, ale tylko pod warunkiem, że robi się go na odłączonym układzie. To najważniejsza zasada, którą widzę pomijaną najczęściej. Jeśli obwód jest pod napięciem, wynik może być błędny, a sam pomiar staje się po prostu niebezpieczny.
| Co zrobić | Dlaczego to ważne |
|---|---|
| Odłącz zasilanie | Pomiar na żywym obwodzie daje zafałszowany wynik i może uszkodzić miernik. |
| Rozładuj kondensatory | W układzie mogą zostać ładunki, które zmienią odczyt lub spowodują iskrzenie. |
| Ustaw właściwy zakres omów | Za niski zakres daje przepełnienie, za wysoki utrudnia odczyt małych wartości. |
| Uwzględnij rezystancję przewodów pomiarowych | Przy bardzo małych oporach same końcówki miernika wnoszą zauważalny błąd. |
| Nie mierz elementu w układzie bez kontroli otoczenia | Równoległe ścieżki potrafią zaniżyć wynik. |
W praktyce dwa odczyty są szczególnie czytelne: 0 Ω lub wartość bliska zeru sugeruje zwarcie albo bardzo mały opór, a OL / nieskończoność oznacza przerwę w obwodzie. Przy rezystorach warto też pamiętać o tolerancji, bo element 100 Ω z tolerancją 5% może realnie mieścić się mniej więcej między 95 a 105 Ω.
Ten pomiar dobrze zamyka część teoretyczną, ale w instalacjach domowych, fotowoltaice i ogrzewaniu ważniejsze bywa jeszcze to, co sama rezystancja robi z energią w praktyce.
Dlaczego ten wzór ma znaczenie w kablach, pv i ogrzewaniu
W kablach i połączeniach celem jest możliwie niska rezystancja, bo każda dodatkowa część oma oznacza straty mocy, spadek napięcia i niepotrzebne grzanie. Przy większych prądach nawet 0,1 Ω robi różnicę: przy 20 A daje już 40 W strat. To dlatego słabe zaciski, luźne złącza i źle dobrany przekrój przewodu potrafią nagrzać się bardziej niż sam odbiornik.
- W przewodach dobieram przekrój do prądu i długości, a nie tylko do „nominalnego” obciążenia.
- W instalacjach PV zwracam uwagę na spadki napięcia po stronie DC i jakość połączeń, bo tam straty przekładają się bezpośrednio na uzysk energii.
- W ogrzewaniu elektrycznym rezystancja elementu jest celowo wykorzystana do wytwarzania ciepła, więc wysoki opór nie jest wadą sam w sobie.
To właśnie największa praktyczna różnica: w kablu rezystancja ma być jak najmniejsza, a w grzałce dokładnie taka, jaka pozwala bezpiecznie zamienić energię elektryczną w ciepło. Jeśli patrzysz na obwód w ten sposób, łatwiej uniknąć błędów przy doborze przewodów, analizie strat i ocenie, czy dany element pracuje tak, jak powinien.
